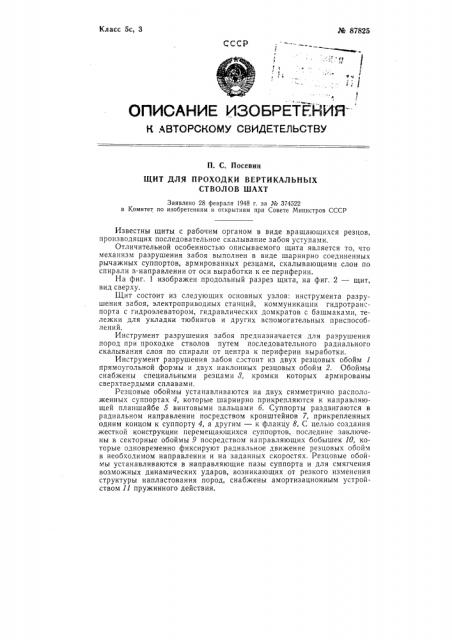

ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. С. Посевин

ЩИТ ДЛЯ ПРОХОДКИ ВЕРТИКАЛЬНЫХ

СТВОЛОВ ШАХТ

Заявлено 28 февраля 1948 r. за № 374522 в Комитет по изобретениям и открытиям при Совете Министров СССР

Известны щиты с рабочим органом в виде вращающихся резцов, производящих последовательное скалывание забоя уступами.

Отличительной особенностью описываемого щита является то, что механизм разрушения забоя выполнен в виде шарнирно соединенных рычажных суппортов, армированных резцами, скалывающими слои по спирали в направлении от оси выработки к ее периферии.

На фиг. 1 изображен продольный разрез щита, на фиг. 2 — щит, вид сверху.

Щит состоит из следующих основных узлов: инструмента разрушения забоя, электроприводных станций, коммуникации гидротранспорта с гидроэлеватором, гидравлических домкратов с башмаками, тележки для укладки тюбингов и других вспомогательных приспособлений.

Инструмент разрушения забоя предназначается для разрушения пород при проходке стволов путем последовательного радиального скалывания слоя по спирали от центра к периферии выработки.

Инструмент разрушения забоя состоит из двух резцовых обойм 1 прямоугольной формы и двух наклонных резцовых обойм 2. Обоймы снабжены специальными резцами 8, кромки которых армированы сверхтвердыми сплавами.

Резцовые обоймы устанавливаются на двух симметрично расположенных суппортах 4, которые шарнирно прикрепляются к направляющей планшайбе 5 винтовыми пальцами 6. Суппорты раздвигаются в радиальном направлении посредством кронштейнов 7, прикрепленных одним концом к суппорту 4, а другим — к фланцу 8. С целью создания жесткой конструкции перемещающихся суппортов, последние заключены в секторные обоймы 9 посредством направляющих бобышек 10, которые одновременно фиксируют радиальное движение резцовых обойм в необходимом направлении и на заданных скоростях. Резцовые обоймы устанавливаются в направляющие пазы суппорта и для смягчения возможных динамических ударов, возникающих от резкого изменения структуры напластования пород, снабжены амортизационным устройством 11 пружинного действия.

¹ 87825

Планшайба 5 монтируется совместно с приводной шестерней 17 на пустотелой оси 18 радиального передаточного механизма. По контуру планшайбы с внутренней стороны устанавливаются упорные ролики 14, воспринимающие боковые нагрузки, которые прокатываются по кольцевому ободу 15.

Передаточный механизм радиальной подачи состоит из конической шестерни 16, которая саед?шяется посредством зубчатой передачи с привод Ой шестерней 12 и жестким соединением с пустотелой ось?о 18.

Зубчатая передача регулируется специальной коробкой скоростей в зависимости от условий работы и производит зависимое врашение приво7ной планшайбы 5 с фланцем 8 радиального движения.

От разности скоростей планшайбы 5 и фланца 8 происхо IHT радиальное IB;I»

C KO. I b3 H I I, i;.:i lI 07 IH I I H H I I I1 B X I I j C TOT e 7 011 U e EIT p 3.7 b Ei O É 0C H l8 B p B Hl e H H H

Hitñòð,.мента, разр i ?па?ощего забой, jBI EKettHC р або:Iему через передаточный механизм сообщается от электроприводной станции (моторы 18).

0r злектродвигателей через малую шестершо 19 приводится во вращение оольшая шестерня совместно с плапшайбой и инструментом разрушения забоя.

37ек-ропрпвод пода ш и подъема инструмента предназначен для осуществления подачи прн очередной заходке и для подъема на необxo7Huyio величину механизма разрушения забоя совместно с приво.?ными органами, Пр?; включении злектропривода через редуктор приводится B ;?BHжение большая приводиast шестерня с план?пайбой 5, на которой прикреплены суппорты 4 с резцовыми оооймами 1 и 2. От вращения плапшайбы с суппортами резцы обоймы внедргпотся 9 породу на глуби??ух

HOTOpclH 0Hpe;Ie;?HeTCSI p33H3 thI! I>? I pHCiIO. ?0»IetIIIeXt Обой«?

При дальнейшем вращении резцы производят снятие стружки по кольцу уступа.

Разрх шенная порода EI Blip 3 B7яется в зу мпф 170cpegcTBoxt щитковсбрасывателей, которые прикрепляются к суппортам, и далее посредством гидроэлеватора выдается для дальнейшей транспортировки на поверхность.

Предмет изобретения

Щит для проходки вертикальных стволов шахт с использование,? механизмов для разрушения забоя, уборки породы и крепления выработки, отличающийся тем, что механизм для разрушения забоя выполнен в ьиде рычажных суппортов, шарнирно соединенных одними концами с вращающейся планшайбой и несущих на других концах резцовые обоймы, для радиальной подачи которых применены кольцевые кронштейны, прикрепленные одним концом к суппортам, а дрх гим к фланцу передаточного вала, получающего вращение со скоростью, отличной от скорости вращения планшайбы, с целью последовательного радиального скалывания слоя по спирали от оси выработки к ее периферии.
