<») 8783l4

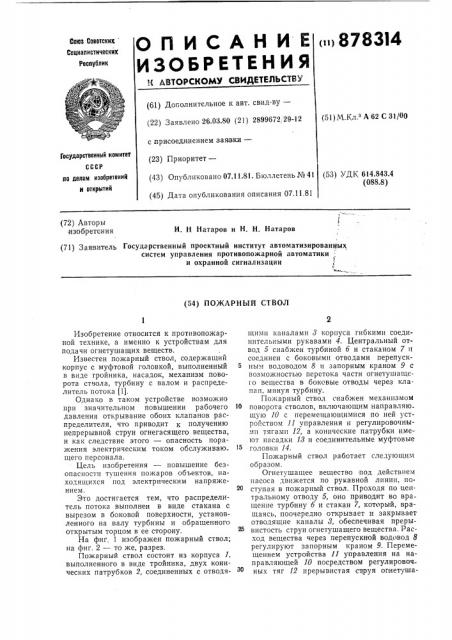

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

СоциалистическиХ

Республик

N АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Доголнительное к авт. свид-ву— (22) Заявлено 26.03.80 (21) 2899672,29-12 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.11.81. Бюллетень ¹ 41 (45) Дата опубликования описания 07.11,81 (51) М К ч А 62 С 31/00

Государственный ком итег

СССР по делам изобретений и открытий (53) УДК 614.843.4 (088.8) (72) Авторы изобретения

И. Н Иатаров и Н. Н. Натаров (71) Заявитель Государственный проектный институт автоматизированных систем управления противопожарной автоматики и охранной сигнализации (54) ПОЖАРНЫЙ СТВОЛ

Изобретение относится к противопожарной технике, а именно к устройствам для подачи огнетушащих веществ.

Известен пожарный ствол, содержащий корпус с муфтовой головкой, выполненный в виде тройника, насадок, механизм поворота ствола, турбину с валом и распределитель потока (1).

Однако в таком устройстве возможно при значительном повышении рабочего давления открывание обоих клапанов распределителя, что приводит к получению непрерывной струи огнегасящего вещества, и как следствие этого — опасность поражения электрическим током обслуживаю щего персонала.

Цель изобретения — повышение безопасности тушения пожаров объектов, находящихся под электрическим напряжением.

Это достигается тем, что распределитель потока выполнен в виде стакана с вырезом в боковой поверхности, установленного на валу турбины и обращенного открытым торцом в ее сторону.

На фиг, 1 изображен пожарный ствол; на фиг.,2 — то же, разрез.

Пожарный ствол состоит из корпуса 1, выполненного в виде тройника, двух конических патрубков 2, соединенных с отводящимп каналами 8 корпуса гибкими соединительными рукавами 4. Центральный отвод 5 снабжен турбиной б и стаканом 7 и соединен с боковыми отводами перепуск5 ным водоводом 8 и запорным краном 9 с возможностью перетока части огнетушащего вещества в боковые отводы через клапан, минуя турбину.

Пожарный ствол снабжен механизмом

10 поворота стволов, включающим направляю. щую 10 с перемещающимися по ней устройством 11 управления и регулировочнымп тягамп 12, а конические патрубки имеют насадки 18 и соединительные муфтовые головки 14.

Пожарный ствол работает следующим образом.

Огнетушащее вещество под действием пасоса движется по рукавной линии, поступая в пожарный ствол. Проходя по центральному отводу 5, оно приводит во вращение турбину б и стакан 7, который, вращаясь, .поочередно открывает и закрывает отводящие каналы 8, обеспечивая прерывистость струи огнетушащего вещества. Расход вещества через перепускной водовод 8 регулируют запорным краном 9. Перемещением устройства 11 управления на направляющей 10 посредством регулировач ных тяг 12 прерывистая ст1руя огнетуша3

878314 щего вещества направляется в одну или две нужные точки объекта пожара, Установка клапана на одной оси с турбиной и выполнение его в виде тела вращения с частично удаленной боковой говерхностью значительно сокращает количество деталей, упрощает конструкцию ствола, повышая надежность его работы, увеличивая тем самым безопасность обслуживающего персонала при тушении объектов пожара, находящихся под электрическим напряжением.

Ф ор мула изобретения

Пожарный ствол, содержащий корпус с муфтовой головкой, выполненный в виде тройника, насадок, механизм поворота ствола, турбину с валом и распределитель потока, отличающийся тем, что, с целью повышения безопасности тушения объектов пожаров, находящихся под электрическим напряжением, распределитель потока выполнен в виде стакана с вырезом в боковой поверхности, установленного на валу турбины и обращенного открытым

1О торцом в ее сторону.

Источник информации, принятый во внимание при экспертизе:

1. Авторское свидетельство СССР

М 635997, кл. А 62 С 31/00, 1977.
