Реферат

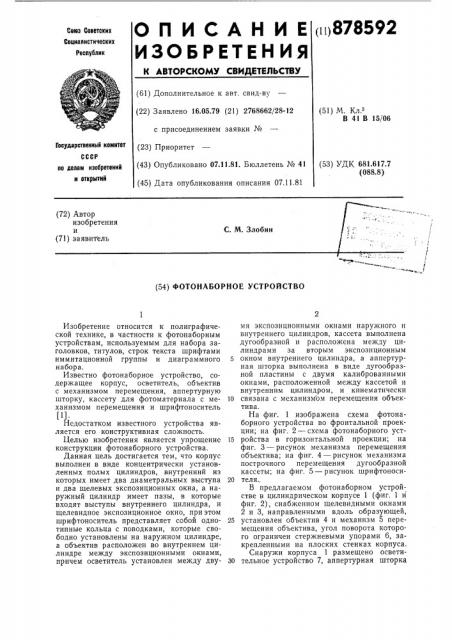

(«) 878592

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 16.05.79 (21) 2768662/28-12 с присоединением заявки № (51) M. Кл.

В 41 В 15/06 (43) Опубликовано 07.11.81. Бюллетень ¹ 41 (45) Дата опубликования описания 07.11.81 (53) УДК 681.617.7 (088.8) по делам изобретений и открытий (72) Автор изобретения и (71) заявитель

С. М. Злобин

1 1

) I

1 л (54) ФОТОНАБОРНОЕ УСТРОЙСТВО

ГосудаРотвенный комитет (23) 1 1р нор итет

Изобретение относится к полиграфической технике, в частности к фотонаборным устройствам, используемым для набора заголовков, титулов, строк текста шрифтами иммитационной группы и диаграммного набора.

Известно фотонаборное устройство, содержащее корпус, осветитель, объектив с механизмом перемещения, аппертурную шторку, кассету для фотоматериала с механизмом перемещения и шрифтоноситель (1).

Недостатком известного устройства является его конструктивная сложность.

Целью изобретения является упрощение конструкции фотонаборного устройства.

Данная цель достигается тем, что корпус выполнен в виде концентрически установленных полых цилиндров, внутренний из которых имеет два диаметральных выступа и два щелевых экспозиционных окна, а наружный цилиндр имеет пазы, в которые входят выступы внутреннего цилиндра, и щелевидное экспозиционное окно, при этом шрифтоноситель представляет собой однотипные кольца с поводками, которые свободно установлены на наружном цилиндре, а объектив расположен во внутреннем цилиндре между экспозиционными окнами, причем осветитель установлен между двумя экспозиционными окнами наружного и внутреннего цилиндров, кассета выполнена дугообразной и расположена между цилиндрами за вторым экспозиционным

6 окном внутреннего цилиндра, а аппертурная шторка выполнена в виде дугообразной пластины с двумя калиброванными окнами, расположенной между кассетой и внутренним цилиндром, и кинем атически

10 связана с механизмом перемещения объектива.

На фиг. 1 изображена схема фотонаборного устройства во фронтальной проекции; на фиг. 2 — схема фотонаборного уст)s ройства в горизонтальной проекции; на фиг. 3 — рисунок механизма перемещения объектива; на фиг. 4 — рисунок механизма построчного перемещения дугообразной кассеты; на фиг. 5 — рисунок шрифтоноси20 тел я., В предлагаемом фотонаборном устройстве в цилиндрическом корпусе 1 (фиг. 1 и фиг. 2), снабженном щелевидными окнами

2 и 3, направленными вдоль образующей, 25 установлен объектив 4 и механизм 5 перемещения объектива, угол поворота которого ограничен стержневыми упорами 6, закрепленными на плоских стенках корпуса.

Снаружи корпуса 1 размещено освети30 тельное устройство 7, аппертурная шторка

878592

8 с двумя щелевидными калиброванными окнами 9, установленная на рычагах 10; дугообразная кассета 11, снабженная светозащитной заслонкой 12, взаимодействующей с замковым устройством 13; механизм

14 перемещения кассеты, ось вращения которого совмещена с центроосевой линией цилиндрического корпуса.

Концентрично корпусу 1 с помощью направляющих 15 и пазовых проточек 16 неподвижно установлен цилиндр 17 с щелевидным окном 18. На цилиндре 17 размещен групповой шрифтоноситель 19 (фиг, 5) в виде комплекта цилиндрических колец 20 с внутренней 21 и внешней 22 поверхностями, причем на поверхности 22 знаки разграничены стопорными канавками 23, а пробельные участки снабжены шрифтовидными поводками 24.

Кольцо шрифтоносителя на внешней поверхности 22 (фиг. 5) содержит позитивное прямое изображение знаков 25. На внутренней поверхности 21 соответствующие им знаки 26 имеют прямое, но перевернутое негативное изображение, при этом одноименные знаки поверхностей 21 и 22 располагаются друг против друга на расстоянии толщины кольца, однако, допустимо смещение знаков на некоторый угол, что более удобно для набора.

Механизм 5 перемещения объектива, выполненный в виде кривошипа (фиг. 2), содержит на полуосях 27 кулачки 28, взаимодействующие с рычагами 10 (фиг. 1) аппертурной шторки.

Кассета 11 соединена с перемычкой 29 (фиг. 4) механизма построчного перемещения с помощью типового замкового устройства. Радиально ориентированные ребра 30 снабжены полуосями 31, одна из которых связана с храповым устройством 32, имеющим разношаговые зубья 33 и 34, запираемые собачками 35 и 36, переключение которых осуществляется коромыслом 37, Внутри кассеты 11 расположен фотоматериал 38 (фиг. 2).

В предложенном устройстве центры осей вращения механизмов 5, 14 и рычагов 10, а также осевые линии щелевидных окон 2, 3 и 18 перпендикулярны к главной оптической оси.

Оси механизмов 5 и 14 перемещения, ось коромысла 37 выведены за плоскую стенку корпуса 1, снабжены рукоятками 39 и 40 управления 39, 40 и механизмами фиксации со шкалами отсчета.

Фотонаборное устройство работает следующим образом.

С помощью поводков 24 кольца 20 шрифтоносителя 19 перемещаются вокруг цилиндра 17. После вывода необходимого знака на линию комплектования строки, каждое кольцо с помощью канавок 23 фиксируется индивидуальным стопорным устройством (на чертеже не показано). Знаки

5

4

26 поверхности 21, одноименные с найденными знаками 25 наружной поверхности 22, образуют строку в щелевидном окне 18, которая экспонируется путем кратковременного включения осветительного устройства 7.

Лучи, отраженные от набранной строки, проходят через объектив 4, через экспозиционное 9 окно калиброванной шторки 8 и попадают на светочувствительный слой фотоматериала 38 расположенного в дугообразной кассете 11.

После фотографирования набранной строки фотоматериал перемещается механизмом 14 псремещения кассеты на шаг равный кеглю шрифта в соответствующем масштабе.

Получение с одного базового кегля штифтоносителя двух разномасштабных изображений достигается путем фиксирования объектива 4 с помощью механизма перемещения 5 в точках оптической оси, обеспечивающих увеличение, либо уменьшение, с обратно-пропорциональной краткостью, например, / и /з. При повороте объектива на 180 кулачки 28 сообщают угловое движение подпружиненным рычагом 10, в результате в фокальной плоскости происходит смена калиброванных окон

9 шторки 8.

Применение для фотонабора шрифтов различных гарнитуроначертаний осуществляется путем замены цилиндра 17 с шрифтоносителем 19 запасными комплектами, при этом при необходимости заменяется аппертурная шторка.

Предлагаемое фотонаборное устройство позволит значительно упростить конструкции фотонаборных машин соответствующего класса и сделать их партативными, что вносит упрощение в их обслуживании и расширяет диапазон их эксплуатации.

Формула изобретения

Фотонаборное устройство, содержащее корпус, осветитель, объектив с механизмом перемещения, аппертурную шторку, кассету для фотоматериала с механизмом перемещения и шрифтоноситель, о т л и ч а ющ е е с я тем, что, с целью упрощения конструкции устройства, корпус выполнен в виде концентрически установленных полых цилиндров, внутренний из которых имеет два диаметральных выступа и два щелевых экспозиционных окна, а наружный цилиндр имеет пазы, в которые входят выступы внутреннего цилиндра, и щелевидное экспозиционное окно, при этом шрифтоноситель представляет собой однотипные кольца с поводками, которые свободно установлены на наружном цилиндре, а объектив расположен во внутреннем цилиндре между экспозиционными окнами, причем осветитель установлен между двумя экспозиционными

878592

1в Фиг. 1 гв фиг окнами наружного и внутреннего цилиндров, кассета выполнена дугообразной и расположена между цилиндрами за вторым экспозиционным окном внутреннего цилиндра, а аппертурная шторка выполнена в виде дугообразной пластины с двумя калиброванными окнами, расположенной между кассетой и внутренним цилиндром, и кинематически связана с механизмом перемещения объектива.

Источники информации, принятые во внимание при экспертизе

1. Зуев Н. А. Наборные машины. М., «Книга», 1978, с. 240 — 244.

878592

4б М

Ð ã. 2

2б

31 34 Дб

Фиг. 4

Фиг.5
