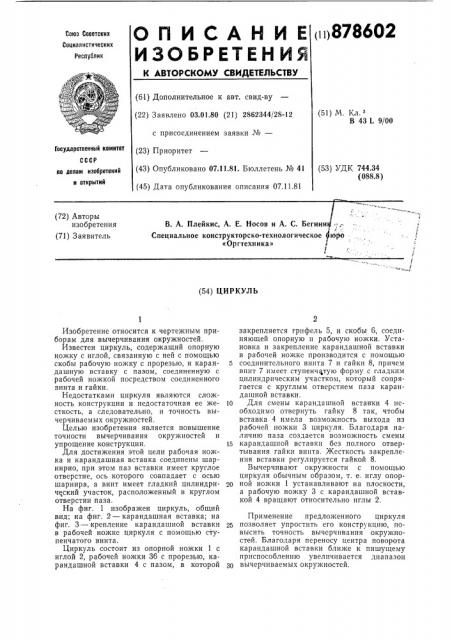

((() 878602

ОП И САН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сон)з Соеетских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 03.01.80 (21) 2862344/28-12 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 07.11.81. Бюллетень № 41 (45) Дата опубликования описания 07.11.81 (51) М. Кл з

В 43 1. 9/00

Государственный комитет (53) УДК 744.34 (088.8) по делам изобретений и открытий (72) Авторы изобретения (71) Заявитель

В. А. Плейкис, А. Е. Носов и А. С. Бегини : .Специальное конструкторско-технологическое юру

«Оргтехника» т

E (54) ЦИРКУЛЬ

Изобретение относится к чертежным приборам для вычерчивания окружностей.

Известен циркуль, содержащий опорную ножку с иглой, связанную с ней с помощью скобы рабочую ножку с прорезью, и караи- 5 дашную вставку с пазом, соединенную с рабочей ножкой посредством соединенного винта и гайки.

Недостатками циркуля являются сложность конструкции и недостаточная ее же- 1р сткость, а следовательно, и точность вычерчиваемых окружностей.

Целью изобретения является повышение точности вычерчивания окружностей и упрощение конструкции. 15

Для достижения этой цели рабочая ножка и карандашная вставка соединены шарнирно, при этом паз вставки имеет круглое отверстие, ось которого совпадает с осью шарнира, а винт имеет гладкий цилиндри- 2р ческий участок, расположенный в круглом отверстии паза.

На фиг. 1 изображен циркуль, общий вид; на фиг. 2 — карандашная вставка; на фиг. 3 — крепление карандашной вставки в рабочей ножке циркуля с помощью ступенчатого винта.

Циркуль состоит из опорной ножки 1 с иглой 2, рабочей ножки 36 с прорезью, карандашной вставки 4 с пазом, в которой рр закрепляется грифель 5, и скобы 6, соединяющей опорную и рабочую ножки. Установка и закрепление карандашной вставки в рабочей ножке производится с помощью соединительного винта 7 и гайки 8, причем винт 7 имеет ступенчатую форму с гладким цилиндрическим участком, который сопрягается с круглым отверстием паза карандашной вставки.

Для смены карандашной вставки 4 необходимо отвернуть гайку 8 так, чтобы вставка 4 имела возможность выхода из рабочей ножки 3 циркуля. Благодаря наличию паза создается возможность смены карандашной вставки без полного отвертывания гайки винта. Жесткость закрепления вставки регулируется гайкой 8.

Вычерчивают окружности с помощью циркуля обычным образом, т. е. иглу опорной ножки 1 устанавливают на плоскости, а рабочую ножку 3 с карандашной вставкой 4 вращают относительно иглы 2.

Применение предложенного циркуля позволяет упростить его конструкцию, повысить точность вычерчивания окружностей. Благодаря переносу центра поворота карандашной вставки ближе к пишущему приспособлению увеличивается диапазон вычерчиваемых окружностей, 878602

Формула изобретения

4Ьа f

Составитель Д. Гриценко

Техред И. Заболотнова Корректор Н. Федорова

Редактор Л. Гольдина

Заказ 2336/14 Изд. № 562 Тираж 419 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб„д. 4/5

Типография, пр. Сапунова, 2

Циркуль, содержащий опорную ножку с иглой, связанную с ней с помощью скобы рабочую ножку с прорезью, и карандашную вставку с пазом, соединенную с рабочей ножкой посредством соединительного винта и гайки, о тл и ч а ю шийся тем, что, с целью повышения точности вычерчивания окружностей, рабочая ножка и карандашная вставка соединены шарнирно, при этом паз вставки имеет круглое отверстие, 5 ось которого совпадает с осью шарнира, а винт имеет гладкий цилиндрический участок, расположенный в круглом отверстии паза.
