Установка для выращивания микроорганизмов или животных клеток
Иллюстрации
Показать всеРеферат

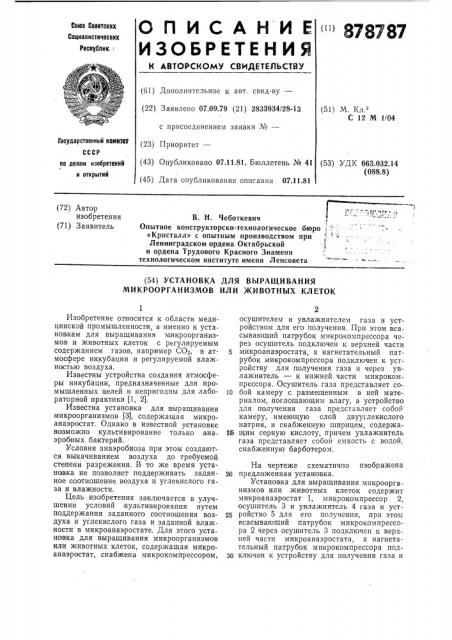

ОПИСАНИЕ
ИЗОБРЕТЕ Н И Я
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
"" 878787
Союз Советских
Социалистических
Республик . (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.09.79 (21) 2833934/28-13 с присоединением заявки,№вЂ” (51) М. Кл.з
С 12 М 1/04 (43) Опубликовано 07.11.81. Бюллетень № 41 (45) Дата опубликования описания 07.11.81 (53) УД1< 663.032.14 (088.8) па делам изобретеиий и открытий (72) Автор изобретения (71) Заявитель
В. H. Чеботкевич
Опытное конструкторско-технологическое бюро
«Кристалл» с опытным производством при
Ленинградском ордена Октябрьской и ордена Трудового Красного Знамени технологическом институте имени Ленсовета
L
L (54) УСТАНОВКА ДЛЯ ВЫРАЩИВАНИЯ
МИКРООРГАНИЗМОВ ИЛИ ЖИВОТНЫХ КЛЕТОК
ГосУдарствеиный комитет (3) Приори
Изобретение относится к области медицинской промышленности, а именно к установкам для выращивания микроорганизмов и животных клеток с регулируемым содержанием газов, например СО2, в атмосфере инкубации и регулируемой влажностью воздуха.
Известны устройства создания атмосферы инкубации, предназначенные для промышленных целей и непригодны для лабораторной практики (1, 2).
Известна установка для выращивания микроорганизмов (3), содержащая микроанаэростат. Однако в известной установке возможно культивирование только анаэробных бактерий.
Условия анаэробиоза при этом создаются выкачиванием воздуха до требуемой степени разрежения. В то же время установка не позволяет поддерживать заданное соотношение воздуха и углекислого газа и влажности.
Цель изобретения заключается в улучшении условий культивирования путем поддержания заданного соотношения воздуха и углекислого газа и заданной влажности в микроанаэростате. Для этого установка для выращивания микроорганизмов или животных клеток, содержащая микроанаэростат, снабжена микрокомпрессором, осушителем и увлажнителем газа и устройством для его получения. При этом всасывающий патрубок микрокомпрессора через осушитель подключен к верхней части
5 микроанаэростата, а нагнетательный патрубок микрокомпрессора подключен к устройству для получения газа и через увлажнитель — к нижней части микрокомпрессора. Осушитель газа представляет со10 бой камеру с размещенным в ней материалом, поглощающим влагу, а устройство для получения газа представляет собой камеру, имеющую слой двууглекислого натрия, и снабженную шприцем, содержайб щим серную кислоту, причем увлажнитель газа представляет собой емкость с водой. снабженную барботером.
На чертеже схематиччо изображена
20 предложенная установка.
Установка для выращивания микроорганизмов или животных клеток содержит микроанаэростат 1, микрокомпрессор 2, осушитель 3 и увлажнитель 4 газа и устройство 5 для его получения, при этом всасывающий патрубок микрокомпрессора 2 через осушитель 3 подключен к верхней части микроанаэростата, а нагнетательный патрубок микрокомпрессора подЗo ключен к устройству для получения газа и
878787
Составитель Ю. Дербенев
Техред И. Г1енчко Корректоры О. Гусева и Н. Федорова
Редактор П. Горькова
Изд. № 572 Тираж 530
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Я-35, Раушская наб., д. 4/5
Подписное
Заказ 7396
Загорская типография Упрполиграфиздата Мособлисполкома
3 через увлажнитель 4 — к нижней части микроанаэростата.
Осушитель 3 газа представляет собой камеру с размещенным в ней материалом, поглощающим влагу, например селикагелем. Устройство для получения газа представляет собой камеру. имеющую слой двууглекислого натрия и снабженную шприцем 6, содержащим серную кислоту.
Увлажнитель 4 газа выполнен в виде емкости с водой, снабженной барботером 7.
Установка работает следующим образом.
В камеру микроанаэростата 1 помещают посевы микробов или >KHBOTHbIx клеток.
Камеру герметизируют. Включают микро компрессор 2, соединенный с осушителем 3, устройством 5 для получения газа и увлажнителем 4 газа. Открывают вентиль 8 и с помощью шприца в устройство 4 для получения газа вводят серную кислоту.
Серная кислота взаимодействует с двууглекислым натрием по реакции:
N а2СОз+ H2SO4 N a SO + Н О+ СО2
Количество выделенного углекислого газа регулируют, изменяя количество навески двууглекислого натрия. После окончания реакции вентиль 8 закрывают и создают необходимые температурные условия инкубации. При включенном микрокомпрессоре 2 воздух, проходя через воду в ув лажнитель 4, образует аэрозоль. Увлажнительный воздух проходит через камеру микроанаэростата 1 и далее через осушитель 3 обратно в микрокомпрессор 2. Уровень влажности регулируют, изменяя скорость нагнетания воздуха микрокомпрессором.
Установка является простой по конструкции и позволяет изменять условия инкубации в широком диапазоне, что позво ляет использовать ее для иммунологических и микробиологических исследований.
Формула изобретения
1. Установка для выращивания микроорганизмов или животных клеток, содержащая микроанаэростат, о т л и ч а ю щ а яся тем, что, с целью улучшения условий культивирования путем поддержания заданного соотношения воздуха и углекисло10 го газа и заданной влажности в микроанаэростате, она снабжена микрокомпрессором, осушителем и увлажнителем газа и устройством для его получения, при этом всасывающий патрубок микрокомпрессора
15 через осушитель подключен к верхней части микроанаэростата, а пагнетательный патрубок микрокомпрессора подключен к устройству для получения газа и через увлажнитель — к нижней части микроана20 эростата.
2. Установка по и. 1, отл и ч ающаяс я тем, что осушитель газа представляет собой камеру с размещенным в ней материалом, поглощающим влагу.
25 3. Установка по и. 1, отличающаяс я тем, что устройство для получения газа представляет собой камеру, имеющую слой двууглекислого натрия, и снабженную шприцем, содержащим серную кислоту.
30 4. Установка по п. 1, отл ичающаяс тем, что увлажнитель газа представляет собой емкость с водой, снабженную барботером.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 636252, кл. С 12 В 1/10, 1976.
2. Авторское свидетельство СССР № 628169, кл. С 12 В 1/10, 1976.
40 3. Микроанаэростат МИ 762 TO и ИЭ, завод «Красногвардеец», 1974, (МРТУ
42-546 — 63) (прототип) .
