Патент 878800

Способ разделения хлопка-сырца на летучки

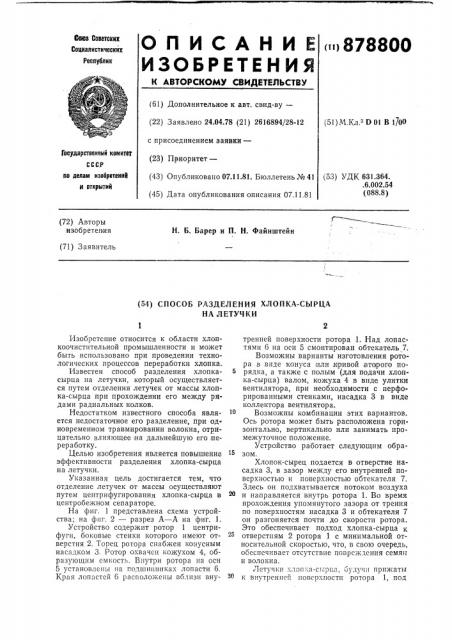

О П И С А Н И Е )878800

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соииалистическйх

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 24.04.78 (21) 2616894/28-12 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.11.81. Бюллетень № 41 (45) Дата опубликования описания 07.11.81 (51) M.КK.л ." 3D 01 В 1/00

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 631.364. .6.002.54 (088.8) (72) Авторы изобретения

Н. Б. Барер и П. Н. Файнштейн (71) Заявитель (54) СПОСОБ РАЗДЕЛЕНИЯ ХЛОПКА-СЫРЦА

НА ЛЕТУЧКИ

Изобретение относится к области хлопкоочистительной промышленности и может быть использовано при проведении технологических процессов переработки хлопка.

Известен способ разделения хлопка- б сырца на летучки, который осуществляется путем отделения летучек от массы хлопка-сырца при прохождении его между рядами радиальных колков.

Недостатком известного способа является недостаточное его разделение, при одновременном травмировании волокна, отрицательно влияющее на дальнейшую его переработку.

Целью изобретения является повышение эффективности разделения хлопка-сырца на летучки.

Указанная цель достигается тем, что отделение летучек от массы осуществляют путем центрифугирования хлопка-сырца в центробежном сепараторе.

На фиг. 1 представлена схема устройства; на фиг. 2 — разрез А — А на фиг. 1.

Устройство содержит ротор 1 центрифуги, боковые стенки которого имеют отверстия 2, Торец ротора снабжен конусным насадком 3. Ротор охвачен кожухом 4, образующим смкость. Внутри ротора на оси

5 установлены на подшипниках лопасти 6.

Края лопастей 6 расположены вблизи вну- Зо тренней поверхности ротора 1. Над лопастями 6 на оси 5 смонтирован обтекатель 7.

Возможны варианты изготовления ротора в виде конуса,или кривой,второго порядка, а также с полым (для подачи хлопка-сырца) валом, кожуха 4 в виде улитки вентилятора, при необходимости с перфорированными стенками, насадка 3 в виде коллектора вентилятора.

Возможны комбинации этих вариантов.

Ось ротора может быть расположена горизонтально, вертикально или занимать промежуточное положение.

Устройство работает следующим образом.

Хлопок-сырец подается в отверстие насадка 3, в зазор между его внутренней поверхностью и поверхностью обтекателя 7.

Здесь он подхватывается потоком воздуха и направляется внутрь ротора 1. Во время прохождения упомянутого зазора от трения по поверхностям насадка 3 и обтекателя 7 он разгоняется почти до скорости ротора.

Это обеспечивает подход хлопка-сырца к отверстиям 2 ротора 1 с минимальной относительной скоростью, что, в свою очередь, обеспечивает отсутствие поврсждения семян и волокна.

Летучки хлопка-сырца, оудучи прижаты к внутренней поверхности ротора 1, под

878800

Способ разделения хлопка. сырца на летучки путем отделения летучек от массы

5 хлопка-сырца, отл и чающий с я тем, что, с целью повышения эффектввности разделения хлопка-сырца, отделение летучек от массы осуществляют лутам центрифугирования хлопка-сырца в цен цробежном сепараторее.

@ .1 фиг. 2

С оста в птель А. Папки на

Редактор Л. Гольдина Техред

Заказ 1320/1031 Изд. ¹ 552

НПО «Поиск» Государственного комитета

113035, Москва, К-35, Тип. Харьк. фил. пред. «Патент» действием центробежной силы начинают двигаться сквозь отверстия и отрываться друг от друга. Летучки, семена которых в данный момент времени расположены в промежутках между отверстиями, сдви1гаются лопастями 6, так как они из-за сопротивления воздуха несколько отстают от скорости вращения ротора 1.

Лету ьки, проыеджие отверстия 2, попадают в полость кожуха 4, откуда потоком воздуха, создаваемым ротором, или специализированным транспортером направляются далее на переработку.

Данный способ позволяет эффективно разделять хлопок-сырец на летучки.

Формула изобретения

Источник информации, принятый во внимание при экспертизе:

1. Авторское свидетельство СССР

¹ 676651, кл. D 01 G 23/02, 1976.

И. Пенчко Корректор С. Файн

Тирах« 497 Подписное

СССР по делам изобретений и озкрытий

Раушская наб., д. 4/5
