Реферат

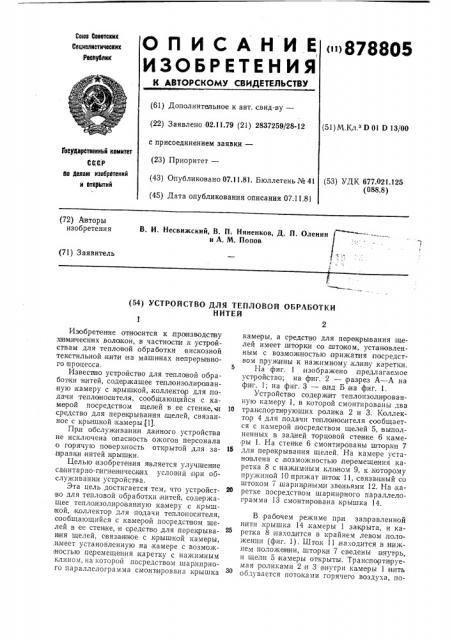

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик ()878805 (61) Дополнительное к авт. свид-ву— (22) Заявлено 02.11.79 (21) 2837259/28-12 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.11.81. Бюллетень № 41 (45) Дата опубликования описания 07.11.81 (51) M Кл з D 01 D 13/00

1Ъс 11арствеанык комитет

ССС.P йо 11елам изобретений

И бтабМтий (53) УДК 677.021.125 (088.8) (72) Авторы изобретения

В. И. Несвижский, В. П; Няненков, Д. П. Оленин и А. М. Попов (71) Заявитель

ПЛОВОЙ ОБРАБОТКИ (54) УСТРОЙСТВО ДЛЯ ТЕ

НИТЕЙ

Изобретение относится к производству мимических волокон, в частности к устройcTlBBM для тепловой обработки вискозной теистильной нити на маши пах непрерывного процесса.

Известно устройство для тепловой обработки нитей, содержащее теплоизолированную:камеру с крышкой,;коллектор для подачи теплоносителя, сообщающийся с камерой посредством щелей в ее стенке, и 10 средство для перек1рывания щелей, связанное с крыш,кой камеры 11).

При обслуживании данного устройства не исключена опасность ожогов персонала о горячую поверхность отнрытой для за- IS поправки нитей крышки.

Целью изобретения является улучшение санитарно-гигиеничеоиих условий дри обслуживании устройства.

Эта цель достигается тем, что устройство для тепловой обработки нитей, содержащее тепло изолированную камеру с крышкой, коллектор для подачи теплоносителя, сообщающийся с камерой посредством щелей в ее стенке, и средство для перенрыван ия щелей, связанное с крышкой камеры, .имеет установленную на камере с возмож ностью перемещения каретку с нажнмным клином, на которой посредством шарнирного параллелограмма смонтирована крышка камеры, а средство для переиры вания щелей имеет шторки со истоком, уст,ановленным с возможностью прижапия посредством пружины к нажимному,клину каретки.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — вид Б на фиг. 1.

Устройство содержнт теплоизолированную камеру 1, в которой смонтированы два транспортирующих ролика 2 и 3. Коллектор 4 для подачи теплоносителя сообщается с камерой посредством щелей 5, выполненных в задней торцовой стенке 6 камеры 1. На стенке 6 смонтированы шторки 7 для перекрывания щелей. На камере установлена с возможностью перемещения каретка 8 с нажимным клином 9, к которому пружиной 1О прижат шток 11, связанный со штоком 7 шарнирными звеньями 12. На каретке посредством шарнирного параллелограмма 13 смонтирована .крышка 14.

В,рабочем режиме при зал равленной нити крышка 14,камеры 1 закрыта, и карет ка 8 находится в крайнем левом .поло кенпи (фиг. 1). Шток 11 находится в нижнем положении, шторки 7 сведены внутрь, и щели 5 камеры открыты. Транспорти руемая роликами 2 н 3 внутри камеры 1 нить обдувается потоками горячего воздуха, ло878805,4 д

ZZ= ступающего в камеру из коллектора 4 через щели 5.

При за прааке нити в камеру или при обрыве нити необходимо открыть крышку камеры. Для этого ее сначала;выдвигают вместе с кареткой 8, на которой она:смонтирована, а,затем отводят в сто рону, пово,рачивая на рычагах шарнирного параллелограмма (фиг. 3). Горячая внутренняя стенка кр ышьзи, обращенная вн утрь,на меры во,время:ра боты камеры, в течение запр авки нити обращена в сторон у камеры.

Пр|и отирыван ии крышии .камеры каретка с IKdlHHoM 9 отходит от,штока. Шток 15 под действием пр1ужины 10 поднимается, maIpiHHIpHo закрепленные на,нем звенья 12 занимают горизо нтальн ое положение (фиг.

2) и раздвигают шторки 7, которые перекры1вают щели 5. Подача горячего воздуха 20

iH камеру при этом прекращается.

Данное устройство для тепловой обработии нежитей обеспечивает снижение вероятности ожогов обслуживающего персонала в момент перезаправки нити. 25

Формула изобретения

Устройство для тепловой обработки нитей, содержащее теплоизолированную камеру ic крышкой, коллектор для подачи теплоносителя, сообщающийся с асамерой ,посредством щелей в ее стенке, и средство для перекры вания щелей, связан|ное с крышкой камеры, о т л и ч а ю ще ес я тем, что, с целью;улучшения санитарно-гипиенических условий при обслуживании устройства, оно имеет установленную на камере с возможностью перемещения KB ðåòêó с

HBiKHMIHbIM кли ном, iHB которой посредством шарнирного паралеллограмма смонтирована .крышка IKBIMeipbI, а средство для перекрывания щелей имеет шторки со штоI M, установленным с возможностью прижатия посредством пружины к нажимному кл ину каретки.

Источник и нформаци и, принятый во внимание при экспертизе:

1. Авторское свидетельство СССР № 684940, кл. D 01 D 13/00, 1975.
