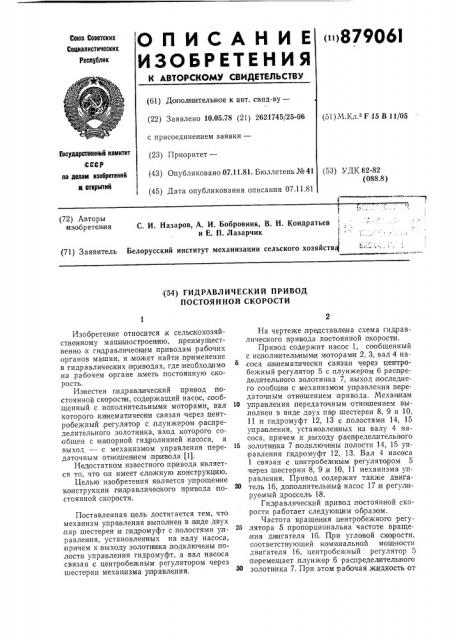

О П И С А Н И Е (>87906!

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 10.05.78 (21) 2621745 25-06 (51) М.Кл. 1= 15 В 11/05 с присоединением заявки— (23) Приоритет—

Государственный комитет

:ссср по делам изобретений н открытий (43) Опубликовано 07.11.81. Бюллетень № 41 (53) УДК 62-82 (088.8) (45) Дата опубликования описания 07.11.81

С. И. Назаров, А. И. Бобровник, В. Н. Кондратьев и Е. П. Лазарчик г (71) Заявитель Белорусский институт механизации сельского хозяйствц (72) Авторы изсаб р етен и я (54) ГИДРАВЛИЧЕСКИЙ ПРИВОД

ПОСТОЯННОЙ СКОРОСТИ

Изобретение относится,к селыокохозяйственному машиностроению, преимущественно к гидравлическим приводам, рабочих органов ма шин, и может найти, применение в гидравлических п риводах, где необходимо на .рабочем органе .иметь, постоянную скорость.

Известен гидравлический привод постоянной скоросги, содержащий насос, сообщенный с исполнительными моторами, вал которого,ки нематически связан через центробежный регулятор с плунжером распределительного золотника, вход которого сообщен с напорной гидролинией насоса, а выход — с механизмом управления передаточным отношением п р ивода I 1).

Недостатком известного пр ивода является то, что он:имеет сложную, конструкцию.

Целью .изобретения является упрощен не конструкции гидравличвакого привода inoстоянной скорости.

Поставленная цель достигается тем, чго механизм управления выполнен в виде двух пар,шестерен iH гидромуфт с полостями управления, установленных на валу насоса, причем к выходу.золотника подключены полости управления гидромуфт, а вал насоса связан с центробежным регулятором через шестерни механизма управления.

На чертеже л редставлена схема гидравлического п ри вода,постоянной скорости.

Привод содержит насос 1, сообщенный с исполнитель ными моторами 2, 3, вал 4 насоса иинематически связан через центробежный регулятор 5 с плунжером 6 распределительного,золотника 7, .выход последнего сообщен с механизмом управления передаточ ным отношением, привода. Механизм

1Ц управления передаточным отношением вы,полнен в виде двух па р птестерен 8, 9 и 10, 11 .и гидромуфт 12, 13 с полостями 14, 15 управления, установленных на валу 4 насоса, причем к выходу распределительного

15 золотника 7 подключены полости 14, 15 управления гидром уфт 12, 13. Вал 4 насоса

1 связан с центробежным регулято|ром 5 через шестерни 8, 9 и 10, 11 механизма управления. Привод содержит также двига20 тель 16, дополнительный насос 17 m регул ируемый дроссель 18.

Гидравлический привод постоянной скорости работает следующим образом.

Частота вращения центробежного регу25 лятора 5 пропорциональна частоте вращения двигателя 16. При угловой скорости, соотвегствующей номинальной мощности двигателя 16, центробежный регулятор 5 перемещает плунжер 6 распределительного

ЗО золотника 7. При этом рабочая жидкость от

879061 дополнительного насоса 17 лоступает к гидромуфте 13 я включает ее. Крутящий момент от двигателя 16 через шестерни 8, 9 передается насосу 1 с задан ной частотой ращения. При уменьшении угловой QKQрости двигателя 16 центробежный регулятор 5 перемещает,плунжер 6 ра спределительного золотника 7,в другую сторону, в результате чего гидромуфта 13 отключается и крутящий момент двигателя 16 будет передаваться через шестерни 10, 11. IIplH этом передаточное числю, шестерен 1:О, 11 меньше передаточного числа, шестерен 8, 9, поэтому частота вращения вала 4 насоса 1 увеличивается.

Регулируемым дрооселем 18 регулируется поток рабочей жидкости, поступающей к ,исполнительным моторам 2, 3, Формула изобретения

Гидравлический привод постоянной скоро сви, содержащий насос, сообщенный с

4 исполнительныии моторами, вал которого кинематпчески связан через центробежный ,регулятор с ллунжером распределительного золотника, вход которого сообщен с,напорной гидрол инией насоса, а,выход — с механизмом управления передаточным отношением привода, отличающийся тем, что, с целью уп рощен ия конспрукции, механизм управления выполнен в виде двух

10 пар шестерен и гидромуфт с полостями уп равления, установленных на валу насоса, причем к,выходу,золотн и ка подключены полости управления гидромуфт, а вал насоса связан с центробежным регулятором

15 через шестерни механизма управления.

Источ ги к информации, принятый во внимание при экспертизе:

1. Башта Т. М. Машиностроительная гидравлика. М., «Машиностроение», 1974, с. 294, рис. 164.
