Кронштейн крепления штока цилиндра

Кронштейн крепления штока цилиндра

Иллюстрации

Показать все

Реферат

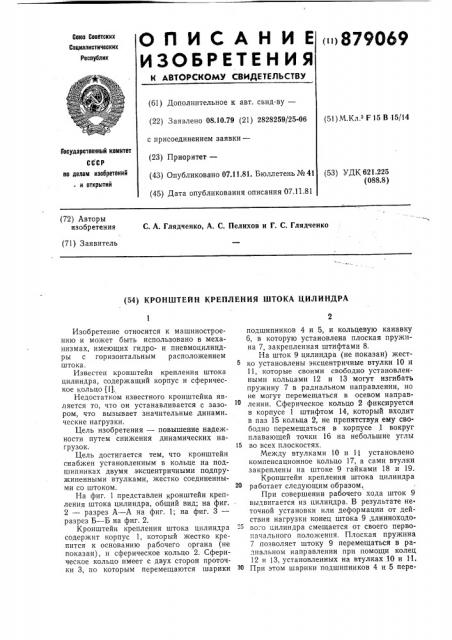

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«»879069

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 08.10.79 (21) 2828259/25-06 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.11.81. Бюллетень № 41 (45) Дата опубликования описания 07.11.81 (51) М Кч з Г 15 В 15/14

Государственный комитет

СССР по делам изобретений

- и открытий (53) УДК 621.2,25 (088.8) (72) Авторы изобретечия

С. А. Глядченко, А. С. Пелихов и Г. С. Глядченко (71) Заявитель (54) КРОНШТЕЙН КРЕПЛЕНИЯ ШТОКА ЦИЛИНДРА

Изобретение относится к машиностроению и может быть использовано в механизмах, имеющих гидро- и пневмоцилиндры с горизонтальным расположением штока.

Известен кронштейн крепления штока цилиндра, содержащий корпус и сферическое кольцо (1).

Недостатком известного кронштейна является то, что он устанавливается с зазором, что вызывает значительные динами ческие нагрузки.

Цель изобретения — повышение надежности путем снижения динамических нагрузок.

Цель достигается тем, что кронштейн снабжен установленным в кольце на подшипниках двумя эксцентричными подпружиненными втулками, жестко соединенными со штоком.

На фиг. 1 представлен кронштейн крепления штока цилиндра, общий вид; на фиг.

2 — разрез А — А на фиг. 1; на фиг. 3— разрез Б — Б на фиг. 2.

Кронштейн крепления штока цилиндра содержит корпус 1, который жестко крепится к основанию рабочего органа (не показан), и сферическое кольцо 2. Сферическое кольцо имеет с двух сторон проточки 3, по которым перемещаются шарики подшипников 4 и 5, и кольцевую канавку

6, в которую установлена плоская пружина 7, закрепленная штифтами 8, На шток 9 цилиндра (не показан) жестко установлены эксцентричные втулки 10 и

11, которые своими свободно установленными кольцами 12 и 13 могут изгибать пружину 7 в радиальном направлении, но не могут перемещаться в осевом направлении. Сферическое кольцо 2 фиксируется в корпусе 1 штифтом 14, который входит в паз 15 кольца 2, не препятствуя ему свободно перемещаться в корпусе 1 вокруг плавающей точки 16 на небольшие углы

l5 во всех плоскостях.

Между втулками 10 и 11 установлено компенсационное кольцо 17, а сами втулки закреплены на штоке 9 гайками 18 и 19.

Кронштейн крепления штока цилиндра работает следующим образом„

При совершении рабочего хода шток 9 выдвигается из цилиндра. В результате неточной установки или деформации от действия нагрузки конец штока 9 длинноходово;о цилиндра смещается от своего первоначального положения. Плоская пружина

7 позволяет штоку 9 перемещаться в радиальном направлении при помощи колец

12 и 13, установленных на втулках 10 и 11.

При этом шарики подшипников 4 и 5 пере879069

Формула изобретения

6-5 фиг. 3

Составитель М. Стыскин

Техред Е. Хмелева

Редактор Е. Хейфиц

Корректор И. Осиповская

Заказ 1325/1024 Изд. № 547 Тираж 749 Подписное

НПО сПоиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред сПатент» мещаются по проточкам 3 сферического кольца 2. Таким образом кронштейн отслеживает отклонения конца штока, ис ключая изгибающие силы и удары и предохра няя цилиндр от преждевременного износа уплотнений.

Кронштейн крепления штока цилиндра, содержащий корпус и сферическое кольцо, отл и ч а ю щи и ся тем, что, с целью повышения надежности путем снижения динамических нагрузок, кронштейн снабжен установленными в кольце на подшипниках двумя эксцентричными подпружиненными

5 втулками, жестко соединенными со штоком.

Источник информации, принятый во внимание при экспертизе:

1. Полуавтоматы круглошлифовальные

ЗМ151, 3М162. Руководство по эксплуатации. Харьков, Облполиграфиздат, 1976, с. 14, рис. 7.
