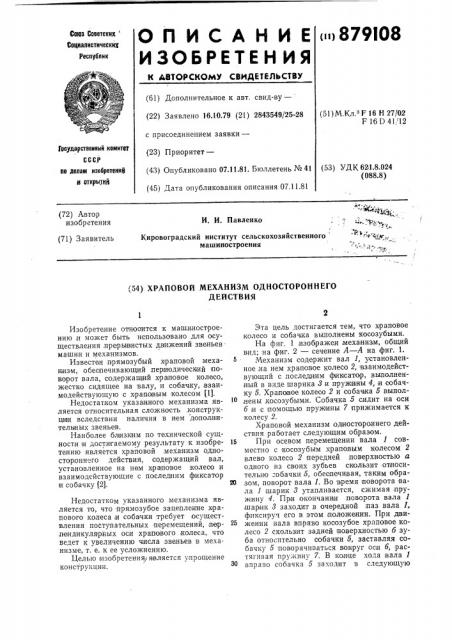

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CoNs Советских

Социалистических

Республик

«i> 879I08 (61) Дополнительное к авт. свид-ву— (22) Заявлено 16.10.79 (21) 2843549/25-28 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.11.81. Бюллетень № 41 (45) Дата опубликования описания 07.11.81 (51) М.Кл.а F 16 H 27/02

F 16 D 41 12

1осударстееииый комитет

С С С,P по делам изебретеиий и открытии (53) УДК 621.8.024 (088.8) (72) Автор изобретения

И. И. Павленко

Кировоградский институт сельскохозяйственного машиностроения (71) Заявитель (54) ХРАПОВОЙ МЕХАНИЗМ ОДНОСТОРОННЕГО

ДЕИСТВИЯ

Изобретение относится к машиностроению,и может быть использовано для осуществления,прерывистых движений звеньев машин и механизмов.

Известен прямозубый храповой механизм, обеспечивающий периодический поворот вала, содержащ ий х раловое колесо, жестко сидящее на валу, и собачку, взаимодействующую с храповым колесом (1).

Недостатком указакного механизма является относительная сложность,конструкплеи вследствии наличия в нем дополнителыных звеньев.

Наиболее близким по технической сущности и достигаемому результату к изобретению является храповой,механизм одностороннего действия, содержащий вал, установленное на нем храповое колесо и взаимодействующие с последним фиисатор и собачку (2).

Недостатком указанного механизма является то, что прямозубое зацепление храпового колеса,и собачки требует осуществления поступательных перемещений,,перлендикуляраых оси храпового колеса, что ведет к увеличению числа звеньев в механизме, т. е. к ее усложнению.

Целью изобретения является упрощение конструкции.

Эта цель достигается тем, что х раповое колесо и собачка выполнены косозубыми.

На фпг. 1,изображен,механизм, общий вид; на фиг. 2 — сечение А — А на фиг. 1.

Механизм содержит вал I, установленное,на нем храповое колесо 2, взаимодействующий с последним фиисатор, выполнен,ный в виде шарика 8ипружины 4,,и собачку 5. Храловое колесо 2 и собачка 5 выпол,нены косозубыми. Собачка 5 сидит на оси б и с помощью пружины 7 прижимается к колесу 2.

Храповой механизм одностороннего действия работает следующим образом.

15 При осевом перемещении вала 1 совместно с:косозубым храповым колесом 2 влево колесо 2 передней поверхностью а одного из своих зубьев скользит опносительно "обачки 5, обеспечивая, таким образом, поворот вала 1. Во время поворота вала 1 шарик 8 утапливается, сжимая пружину 4. При,окончании поворота вала 1 шарик 8 заходит в очередной паз вала 1, ф,иксируч его в этом положении. При движении вала вправо косозубое храповое колесо 2 скользит задней поверхностью б зуба относительно собачки 5, заставляя собачку 5 поворачиваться вокруг оси б, растягивая пру;кину 7. В конце хода вала 1 вправо собачка 5 заходит в следующую

879108

Формула изобретения т: D

З= 1д P.

Составитель О. Федосеева

Техред А. Степанова Корректор И. Осиновскаи

Редактор И. Гохфельд

Заказ 1291/1004 Изд. № 544 Тираж 1007 Подписное

НПО сПоиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Тип. ларьк, фил. пред. «Патент» впадину храпового колеса 2, подготовив, таким образом,,механизм к следующему циклу.,Яля выполнения этого условия необходимо, чтобы где S — осевой ход храпового колеса;

D — диаметр xpaiIIoвого колеса;

К вЂ” число зубьев храпового колеса; р — угол наклона зубьев храмового колеса.

Использование изобретения позволяет упростить конструкцию храпового механизма.

Храповой механизм одностороннего действия, содержащий вал, установленные на нем храповое колесо и взаимодействующие с последним фиксатор и собачку, о т л и ч аю шийся тем, что, с целью упрощения конструкции, храповое колесо и собачка выпол|нены косозубыми.

Источники информации, .принятые во внимание при экспертизе:

1. Кожевников С. Н., и др. Механизмы, М., «Машиностроение», 1976, с. 440.

2. Там же, с. 450, уис. 7,25 (прототип).
