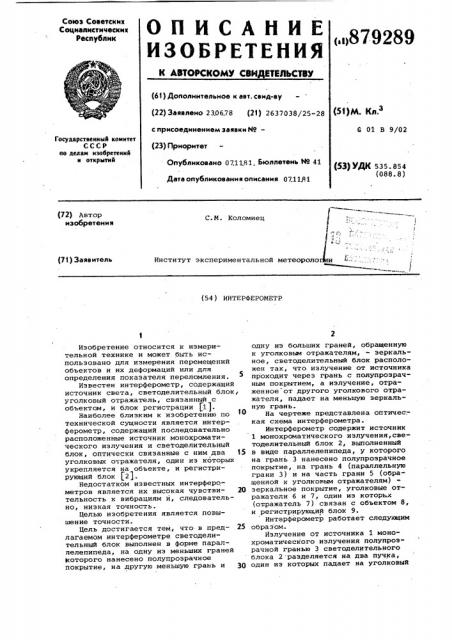

Союз Советскнк
Социалистическнк республик
ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (. 1879289 (61) Дополнительное к ввт. сеид-ву (22) Заявлено 2306,78 (21) 2637038/25-28 с присоединением заявки ¹(23) Приоритет
Опубликовано 071181. Бюллетень ЙЯ 41
Дата опубликования описания 07.11Я1 (51 )М. К..з
G 01 В 9/02
Государственный комнтет
СССР но делам нзобретеннй н открытнй (53) УДК 535. 854 (088. 8) (72) Автор изобретения
С. М. Коломиец (71) Заявитель
Институт экспериментальной метеороло (54) ИНТЕРФЕРОМЕТР
Изобретение относится к измерительной технике и может быть использовано для измерения перемещений объектов и их деформаций или для определения показателя переломления.
Известен интерферометр, содержащий источник света, светоделительный блок уголковый отражатель, связанный с объектом, и блок регистрации (1).
Наиболее близким к изобретению по технической сущности является интерферометр, содержащий последовательно расположенные источник монохроматического излучения и светоделительный блок, оптически связанные с ним два 15 уголковых отражателя, один из которых укрепляется на объекте, и регистрирующий блок (2).
Недостатком известных интерферометров является их высокая чувстви- 20 тельность к вибрациям и, следовательно, низкая точность.
Целью изобретения является повышение точности.
Цель достигается тем, что. в пред- 25 лагаемом интерферометре светоделительный блок выполнен в форме параллелепипеда, на одну из меньших граней
Которого нанесено полупрозрачное покрытие, на другую меньшую грань и 30 одну из больших граней, обращенную к уголковым отражателям, — зеркальное, светоделительный блок расположен так, что излучение от источника проходит через грань с полупрозрачным покрытием, а излучение, отраженное от другого уголкового отражателя, падает на меньшую зеркальную грань.
На чертеже представлена оптичес; кая схема интерферометра.
Интерферометр содержит источник
1 монохроматического излучения,светоделительный блок 2, выполненный в виде параллелепипеда, у которого на грань 3 нанесено полупрозрачное покрытие, на грань 4 (параллельную грани 3) и на часть грани 5 (обращенной к уголковым отражателям) зеркальное покрытие, уголковые отражатели 6 и 7, один из которых (отражатель 7) связан с объектом 8, и регистрирующий блок 9.
Интерферометр работает следующим образом.
Излучение от источника 1 монохроматического излучения полупрозрачной гранью 3 светоделительного блока 2 разделяется на два пучка, один из которых падает на уголковый
879289
Составитель Й. Захаренко
Редактор О. Юркова Техред A.Áàáèíåö Корректор С. Шекмар
Тираж 645 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Заказ 9697/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная,4 отражатель 7, .а другой пучок отражается от грани 4 светоделительного блока 2 и падает на уголковый отражатель 6, причем оба пучка, выходящих из светоделительного блока 2, параллельны друг другу. После отражения от каждого иэ отражателей 6 и 7 соответствующий пучок попадает на зеркальный участок грани 5, отражается от нее и через уголковый отражатель
6 возвращается в светоделительный блок
2, откуда попадает на регистрирующий блок 9, на входе которого образуется интерференционная картина. При перемещении объекта 8 и связанного с ним уголкового отражателя 7 интерференционная картина на регистрирующем блоке
9 также смещается.
Таким образом, поскольку в интерферометре оба пучка проходят через светоделительный блок, в интерферометре, обладающем удвоенной чувствительностью, повышается точность.
Формула изобретения
Интерферометр, содержащий последовательно расположенные источник монохроматического излучения и светоделительный блок, оптически связанные с ним два уголковых отражателя, один из которых укрепляется на объекте, и регистрирующий блок, о т л и.ч а ю шийся тем, что, с целью повышения точности, светоделительный блок выполнен в форме параллелепипеда, на одну иэ меньших граней которого нанесено полупрозрачное покрытие, на другую меньшую грань и одну иэ больших граней, обращенную к уголковым отражателям, — зеркальное, светоделительный блок расположен так, что излучение от источника проходит через грань с полупрозрачным покрытием, 1$ а излучение, отраженное от другого уголкового отражателя, падает на меньшую зеркальную грань.
Источники информации, Щ принятые во Внимание при экспертизе
1. Патент США Р 3443871, кл. 356-106, 1969 .
2. "Gast Т. Feingeratechnik". Р 8, 1967, s. 360-364.
