Фотоимпульсный способ измерения размеров изделий

Фотоимпульсный способ измерения размеров изделий

Иллюстрации

Показать все

Реферат



Союз Советскик

Социаиистическик

Республик

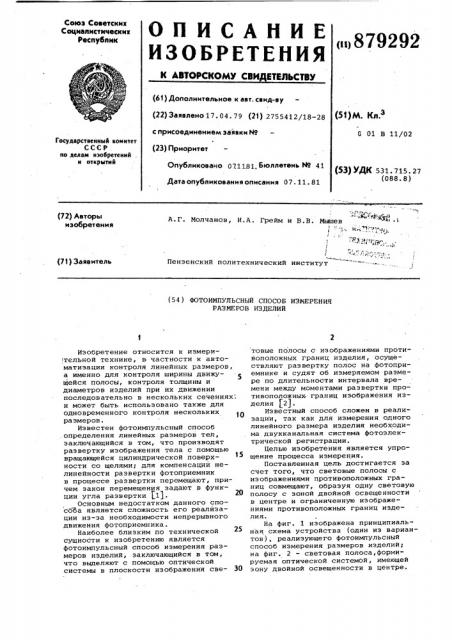

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 17. 04. 79 (21) 2755412/18-28 ®)

G 01 В 11/02 с присоединением заявки М (23) П ио

Государственный комитет

СССР по делам изобретений н открытий р ритет

Опубликовано 071181 бюллетень М 41 (53) УДК 531. 715.27 (088.8) Дата опубликования описания 07. 11. 81 ","-+" Ъ"

A.Г. Молчанов, И.А. Грейм и B.В. Мьидев . Ъ ;у

1 ,,а

/ i Д„, ° )

1 I y.

Пензенский политехнический институт (72) Авторы изобретения (71) Заявитель (54 ) ФОТОИМПУЛЬСНЫЙ СПОСОБ ИЗМЕРЕНИЯ

РАЗМЕРОВ ИЗДЕЛИИ

Изобретение относится к измери тельной технике, в частности к автоматизации контроля линейных размеров, а именно для контроля ширины движущейся полосы, контроля толщины и диаметров изделий при их движении последовательно в нескольких сечениях . и может быть использовано также для одновременного контроля нескольких размеров.

Известен фотоимпульсный способ .определения линейных размеров тел, заключающийся в том, что производят развертку изображения тела с помощью вращающейся цилиндрической поверхности со щелями; для компенсации нелинейности развертки фотоприемник в процессе развертки перемещают, причем закон перемещения задают в функции угла развертки 11).

Основным недостатком данного способа является сложность его реализации из-за необходимости непрерывного движения фотоприемника.

Наиболее близким по технической сущности к изобретению является фотоимпульсный способ измерения размеров изделий, заключающийся в том, что выделяют с помощью оптической системы в плоскости изображения све- 30 товые полосы с изображениями противоположных границ изделия, осуществляют развертку полос на фотоприемнике и судят об измеряемом размере по длительности интервала времени между моментами развертки противоположных границ изображения иэделия (2).

Известный способ сложен в реализации, так как для измерения одного линейного размера изделия необходима двухканальная система фотоэлектрической регистрации.

Целью изобретения является упрощение процесса измерения.

Поставленная цель достигается за счет того, что световые полосы с изображениями противоположных границ совмещают, образуя одну световую полосу с зоной двойной освещенности в центре и ограниченную изображениями противоположных границ изделия.

На фиг. 1 изображена принципиальная схема устройства (один иэ вариантов), реализующего фотоимпульсный способ измерения размеров изделий; на фиг. 2 — световая полоса,формируемая оптической системой, имеющей зону двойной освещенности в центре.

879292

Устройство содержит оптическую систему 1, включающую два однотипных объектива 2,3, создающих увеличенное изображение изделия 4 с максимальным размером,ав несколько

1 меньшим, чем расстояние между оптическими осями объективов 2, З,плос5 кие зеркала 5,6 и развертывающий элемент 7, выполненный в виде правильной призмы 8 с зеркальными гранями, фотоприемник 8 и блок 9 электронной регистрации. !

О

Описываемый способ осуществляется следующим образом.

Измеряемое изделие 4 помещают в параллельных лучах света и с помощью оптической системы 1 образуют в плос- 15 кости иэображения световую полосу шириной AB с противоположными границами изображения изделия и зоной 10 двойной освещенности (фиг.2) в центре, осуществляют развертку полосы на фо- щ . топриемнике 8, соединенном с блоком

9 электронной регистрации, и судят об измеряемом размере по длительности интервала времени между моментами развертки изображения границ из-

25 делия, т.е. по длительности импульса.

Таким образом, для реализации предлагаемого способа. достаточно одноканальной системы фотоэлектрической регистрации, что упрощает получение и обработку информации и является достоинством способа.

Формула изобретения

Фотоимпульсный способ измерения размеров изделий, заключающийся в том, что выделяют с помощью оптической системы в плоскости изображения световые полосы с изображениями противоположных границ изделия, осуществляют развертку полос на фотоприемнике и судят об измеряемом размере по длительности интервала времени между моментами развертки .противоположных границ изображения изделия, отличающийся тем, что с целью упрощения, процесса измерения световые полосы с изображениями противоположных границ совмещают, образуя световую полосу с зоной двойной освещенности в центре и ограниченную изображениями противоположных границ иэделия.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 170170, кл. G ОЪ В 11/07, 1965.

2. Зарезанков Г.X. Фотоэлектронные приборы автоматического контроля размеров проката. М., Металлургиздат, 1962; с. 56-64 (прототип).

ВНИИПИ Заказ 9697/5

Тираж 645 Подписное

Филиал ППП "Патент", г.ужгород,ул.Проектная,4
