Накладная вакуумная камера для испытания изделий на герметичность

Накладная вакуумная камера для испытания изделий на герметичность

Иллюстрации

Показать все

Реферат



CoI03 Советских

Соцналнстнческнх

Республик

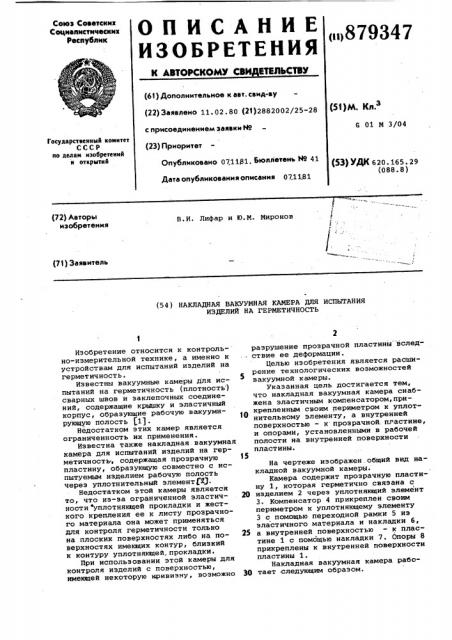

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ИТЕЛЬСТВУ р»879347 (61) Дополнительное к авт. сеид-ву (22) Заявлено 11. 02. 80 (21) 2882002/25-28 (5()М. Кп.з с присоединением заявки Н9 (23) Приоритет

G 01 М 3/04

Государственный комитет

СССР но делам изобретений и открыти и (53) УДК 820.165.Л (088.8) Опубликовано 07,1181. Бюллетень l49 41

Дата опубликования описания 071181 (72) Авторы изобретения

В. И. Лифар и Ю. М. Миронов

1. (71) Заявитель (54 ) НАКЛАДНАЯ ВАКУУМНАЯ КАМЕРА ДЛЯ ИСПЫТАНИЯ

ИЗДЕЛИЙ НА ГЕРМЕТИЧНОСТЬ!

Изобретение относится к контрольно-измерительной технике, а именно к устройствам для испытаний изделий на герметичность.

Известны вакуумные камеры для испытаний на герметичность (плотность) сварных швов и заклепочных соединений, содержащие крышку и эластичный корпус, образующие рабочую вакуумирующую полость (1).

Недостатком этих камер является ограниченность их применения.

Известна также накладная вакуумная камера для испытаний иэделий на герметичность; содержащая прозрачную пластину, образующую совместно с испытуемым изделием рабочую полость через уплотнительный элемент 2Д.

Недостатком этой камеры является то, что из-за ограниченной эластичности уплотняющей прокладки и жесткого крепления ее к листу прозрачного материала она может применяться для контроля герметичности только на плоских поверхностях либо на поверхностях имекщих контур, близкий к контуру уплотняющей,.прокладки.

При использовании этой камеры для контроля изделий с поверхностью, имеющей некоторую кривизну, возможно разрушение прозрачной пластины вслед- ствие ее деформации.

Целью изобретения является расширение технологических возможностей вакуумной камеры.

Указанная цель достигается тем, что накладная вакуумная камера снабжена эластичным компенсатором,прикрепленным своим периметром к уплотнительному элементу, а внутренней поверхностью — к прозрачной.пгастине, и опорами, установленными в рабочей полости на внутренней поверхности пластины.

На чертеже изображен. общий вид накладной вакуумной камеры.

Камера содержит прозрачную пластину 1, которая герметично связана с

20 изделием 2 через уплотняющий элемент

3. Компенсатор 4 прикреплен своим периметром к уплотняющему элементу

3 с помощью переходной рамки 5 из эластичного материала и накладки 6, 25 а внутренней поверхностью — к пластине 1 с помощью накладки 7. Опоры 8 прикреплены к внутренней поверхности пластины 1.

Накладная вакуумная камера рабо30 тает следующим образом.

879347

20

Составитель A. Петросян

Редактор И. Гохфельд Техред A.Бабинец Корректор А, Ференц

Тираж 910 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 9703/7

Филиал ППП "Патент", r. Ужгород, ул. Проектная,4

Уплотняющий элемент 3 прижимается к поверхности изделия 2, смоченной пенообразующей жидкостью. При вакуумировании рабочей полости камеры уплотняющий элемент 3 принимает форму поверхности изделия 2. Прозрачная ,пластина 1 прижимается до соприкосновения опор 8 с поверхностью иэде,лия 2, компенсатор 4 при этом также деформируется, обеспечивая гибкое и герметичное соединение переходной рамки 5 и пластины 1. 10

Использование изобретения позволяет избежать разрушение прозрачной пластины, а также применять одну и ту же камеру для испытаний изделий с различным радиусом кривизны поверхности, например .больше 1 м.

Это приводит к уменьшению номенклатуры необходимых для проведения испытаний накладных вакуумных камер.

Формула изобретения

Накладная вакуумная камера для испытания изделий на герметичность, содержащая прозрачную пластину,образующую совместно с испытуемым изделием рабочую полость через уплотнительный элемент, о т л и ч а ющ а я с я тем, что, с целью расширения технологических возможностей, она снабжена эластичным компенсатором, прикрепленным своим периметром к уплотнительному элементу, а внутренней поверхностью — к прозрачной пластине, и опорами, установленными в рабочей полости на внутренней поверхности пластины.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 308324, кл. G 01 М 3/04, 1971.

2. Авторское свидетельство СССР

9 111499, кл. G 01 М 3/02, 1955 (прототип).
