Союз Советски к
Социалистичвсиип
Республик

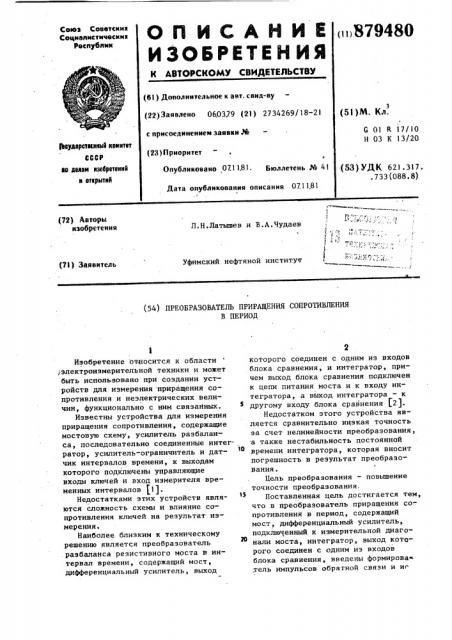

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
«i>879480 (61) Дополнительное к авт. свид-ву (22) Заявлено 0603.79 (21) 2734269/18-21 с присоединением заявки.% (51)М. Кл.
G 01 R 17/10
Н 03 K 13/20
3Ьеударетаанный камнтет
СССР
R0 делам нзобретеннй н еткрытнй (23) П риорнтет
Опубликовано 07.1181 Бюллетень № 41 (53) УДК 621.317. . 733 (088. 8) Дата опубликования описания 07.118I
I (72) Авторы изобретения
1 Гъ"Л.Н.Латьппев и В.А.Чудаев
1 h
Уфимский нефтяной институт (7i) Заявитель (54) ПРЕОБРАЗОВАТЕЛЬ ПРИРАЩЕНИЯ СОПРОТИВЛЕНИЯ
В ПЕРИОД
Изобретение относится к области ,электроиэмерительной техники и может быть использовано при создании устройств для измерения приращения сопротивления и неэлектрических величин, функционально с ним связанных.
Известны устройства для измерения приращения сопротивления, содержащие мостовую схему, усилитель разбаланса, последовательно соединенные интег* ратор, усилитель-ограничитель и датчик интервалов времени, к выходам которого подключены управляющие входы ключей и вход измерителя временных интервалов (I).
Недостатками этих устройств являются сложность схемы и влияние сопротивления ключей на результат измерения.
Наиболее близким к техническому решению является преобразователь . разбаланса резистивного моста в интервал времени, содержащий мост, дифференциальный усилитель, выход которого соединен с одним из входов блока сравнения, и интегратор, причем выход блока сравнения подключен к цепи питания моста и к входу интегратора, а выход интегратора — к другому входу блока сравнения (2 ).
Недостатком этого устройства является сравнительно низкая точность за счет нелинейности преобразования, а также нестабильность постоянной времени интегратора, которая вносит погрешность в результат преобразования.
Цель преобразования — повьппение точности преобразования.
Поставленная цель достигается тем, что в преобразователь приращения сопротивления в период, содержащий мост, дифференциальный усилитель, подключенный к измерительной диагонали моста, интегратор, выход которого соединен с одним из входов блока сравнения, введены формирова ,тель импульсов обратной связи и и . точник напряжения, причем источник напряжения соединен с диагональю питания моста, входы интегратора подключены параллельно постоянному резистору, образующему одно плечо моста и соединенному последовательно с измеряемым резистором, образующим второе плечо моста, выход дифференциального усилителя соединен с входом формирователя импульсов обратной связи, выход которого соединен с входом интегратора, а управляющий вход формирователя импульсов обратной связи соединен с выходом блока сравнения.
На чертеже представлена функциональная схема устройства.
Она включает источник напряжения
1, резистивный мост 2, состоящий из трех постоянных резисторов 3 и измеряемого резистора 4, причем сопротивления постоянных резисторов равны начальному значению сопротивления измеряемого резистора R> = Ко, дифференциальный усилитель 5, входы которого соединены с измерительной диагональю моста, интегратор 6, блок сравнения 7, формирователь импульсов обратной связи 8, Преобразователь работает следующим образом. При приращении сопротивле:ния резистора 4 на величину А R на измерительной диагонали моста 2 появляется разность напряжения, которая усиливается усилителем 5, .дQ, 3 2(Ио Ю где Š— номинальное значение напряжения источника 1;
К вЂ” коэффициент усиления диффе3 ренциального усилителя 5;
ЬК вЂ” приращение измеряемого резистора 4;
Ко — сопротивление резистора 3, включенного последовательно с измеряемым, Затем оно подается на вход формирователя импульсов обратной связи 8.
Выделившееся на резисторе 3 напряжение будет приложено к входу интегратора
6, на выходе которого образуется линейно .изменяющееся напряжение со скоростью Оо / Г, где = RC — постоянная интегрирования.
По истечении времени t выходное напряжение интегратора достигнет некоторого порогового уровня U . В этот момент времени срабатывает блок сравнения 7 и запускает формирователь
8 на время t<. Имцульс обратной связи длительностью tz, амплитудой 0 и с полярностью, противоположной полярности Оо, подается также на вход интегратора. Разность напряжений U -0 начнет перезаряжать конденсатор интегратора 6.
Установившийся режим работы преобразователя характеризуется уравнени15
Ro
С учетом выражений (1), (2) и Т = — (1„+ 112) получают функцию преобразования — 1 дК йо о
Функция преобразования устройства линейка и не зависит от стабильности постоянной интегрирования, напряжения источника питания моста и порога срабатывания блока сравнения. Вследствие этого точность преобразования приращения сопротивления в период повышается.
Формула изобретения
Преобразователь приращения сопро40 тивления в период, содержащий мост, дифференциальный усилитель, подключенный к измерительной диагонали моста, интегратор, выход которого соединен с одним из входов блока сравнения, отличающийся тем, что, с
45 целью повышения точности преобразования, в него введены формирователь импульсов обратной связи и источник напряжения, причем источник напряжения соединен с диагональю питания моста, входы интегратора подключены параллельно постоянному резистору, образующему одно плечо моста и соединенному последовательно с измеряемым резистором, образующим второе плечо моста, выход дифференциального усилителя соединен с входом формирователя импульсов обратной связи, выход которого соединен с входом интеграСоставитель И.Бахтина
Техред А.Бабинец Корректор М.Помо
Редактор Н.Козлова
Заказ 9711/14 Тираж 735 Подписное
ВНИИПИ Государственного комитетч СССР по делам изобретений и открытий
113035, Москва, И-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 тора, а управляющий вход формирователя импульсов обратной связи соединен с выходом блока сравнения.
Источники информации, принятые во внимание при экспертизе
879480 6
Авторское свидетельство СССР
У531086, кл. G 01 R 17/10, 1975.
2. Авторское свидетельство СССР
11 444325, кл. H 03 К 13/20, 1971 (прототип).
