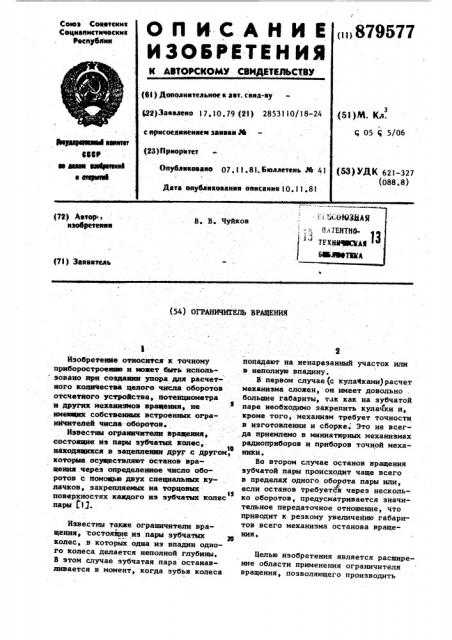

В. В. Чуйков (72) Аэтер изобретения

{7!) Заявятеяь (54) ОГРАНИЧИТЕЛЬ ВРАЩЕНИЯ

1Изобретение относится к точному приборостроению и монет быть исполь зовано ири сощ виии упора. для расчетного количества целого числа оборотов отсчетного устройства, потенциометра

H других механизмов вращения, не . имеющих собственних встроенных ограничителей числа-оборотов.

Известны ограничители вращения, состоящие иэ пары зубчатых Lîêåñ, находящихся в зацеплении друг с другом, которые осуществляют останов вращения..через определенное число оборотов с помощью двух специальщах ку» лачков, закрепляемых на торцовых: поверхностях каидого иэ зубчатых колес !

3 пары f ЗД.

Известны такие ограничители вращения, состоящие из пары зубчатых колес, в которых одна из впадин одного колеса делается неполной глубины.

В этом случае зубчатая пара останавливается в момент, когда зубья колеса

2 попадают на ненареэанный участок или в неполную впадину. . В первом случае (с кулачками) расчет механизма слохен, он имеет довольно . большие габариты„ так как на зубчатой паре необходимо закрепить кулачки и, кроме того, механизм требует точности в изготовлении н сборке. Это не seerда приемлемо в миниатюрных механизмах радиопрнборов и приборов точной механики»

Во втором случае останов вращения зубчатой пары происходит чаще всего в пределаХ одного. оборота пары или

Р

Э если останов требуется через несколько оборотов, предусматривается значительное передаточное отношение, что приводит к резкому увеличению габаритов всего механизма останова вращеHHR °

Целью изобретения является расширение области применения ограничителя вращения, позволяющего производить заранее рассчитанный через большое число оборотов пары жесткий останов.

Эта цель достигается тем, что в ограничителе вращения, содержащем находящийся в зацеплении ведущее и ведомое зубчатые колеса, причем одно из колес имеет хотя бы одну из впадин меньшей глубины, чем остальные, все зубья ведущего колеса, кроме одного, сопрягаемые с впадиной меньшей глубины ведомого колеса, имеют меньшую высоту, чем высота указанного зуба.

На фиг. I изображен ограничитель вращения; на фиг. 2 — вид А фиг,l.

Ограничитель вращения содержит ведущее 1 и ведомое 2 колеса. Ведомое колесо имеет одну впадину 3., меньшей глубины, чем остальные, Все зубья 4 ведущего колеса, кроме одного зуба 5, сопрягаемые с впадиной

3 меньшей глубины ведомого колеса, имеют меньшую высоту, чем высота зуба 5, Колеса с осью 6 установлены в . корпусе 7.

Ограничитель вращения работает следующим образом.

При вращении .ведущего колеса его нормальной по высоте зуб входит в зацепление с нормальными по глубине впадинами ведомого колеса, Вращение прекратится, когда нормаль9577 4 ный по высоте зуб 5 ведущего колеса упрется в уменьшенную по глубине впадину 3 ведомого колеса.

Незначительное изменение разности зубьев колес позволяет получать необходимое число оборотов ведущего колеса до останова, что расширяет область применения ограничителя вращения.

Формула изобретения

Ограничитель вращения, содержащий ведущее и ведомое зубчатые колеса, причем одно из колес имеет хотя бы одну из впадин меньшей глубины, чем остальные, отличающийся тем, что, с целью расширения области применения, все зубья ведущего колеса кроме одного, сопрягаемые с впадиной меньшей глубины ведомого колеса, имеют меньшую высоту, чем высота указанного зуба, Источники информации принятые во внимание при экспертизе

1. Левин И. Я. Справочник конструктора точных приборов. М., Машиностроение", 1967, с. 542, рис.493.

2. Москаленко В. А. Механизмы. М., Машгиз, 1963, с. 108, рис.89 (прото- тип)
