Реферат



Ссиоз Соаетсник

Социапистичесиин

Раснубпни

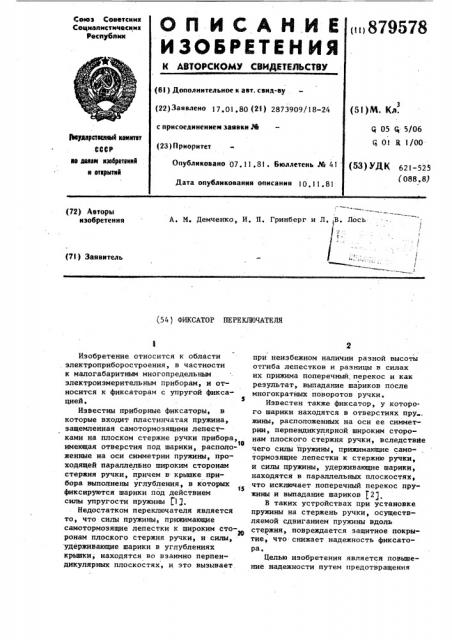

О 11 И C A Н И Е „„Втжтз

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. свил-ву (22) Заявлено 17 ° Q l 80 (21) 2873909/18-24 с присоединением заявки М (23) Приоритет (51)М. Кл.

Я 05 Q 5/06

Ci. 0l R 1/00

Рв)парстеенный квинтет

СССР яв данам нзоеретеннй н втнрнтнй

Опубликовано 07.11.81. Бюллетень № 41

Дата опубликования описания 10,1 l. 81 (53) УД К 621-525 (088. 8) (72) Авторы изобретения

Лось

А. М. Демченко, И, П. Гринберг и Л. В. (21) Заявитель

- (54 ) ФИКСАТОР ПЕРЕКЛЮЧАТЕЛЯ

Изобретение относится к области электроприборостроения, в частности к малогабаритным многопредельным электроизмерительным приборам, и относится к фиксаторам с упругой фиксацией.

Известны приборные фиксаторы, в которые входит пластинчатая пружина, защемленная самотормозящими лепестками на плоском стержне ручки прибора, 10 имеющая отверстия под шарики, расположенные на оси симметрии пружины, проходящей параллельно широким сторонам стержня ручки, причем в крышке прибора выполнены углубления, в которых

15 фиксируются шарики под действием силы упругости пружины (11, Недостатком переключателя является то, что силы пружины, прижимающие самотормозящие лепестки к широким сторонам плоского стержня ручки, и силы, удерживающие шарики в углублениях крышки, находятся во взаимно перпендикулярных плоскостях, и это вызывает. при неизбежном наличии разной высоты отгиба лепестков и разницы в силах их прижима поперечный перекос и как результат, выпадание шариков после многократных поворотов ручки.

Известен также фиксатор, у которого шарики находятся в отверстиях пру„. жины, расположенных на оси ее симметрии, перпендикулярной широким сторонам плоского стержня ручки, вследствйе чего силы йружины, прижимающие самотормозящие лепестки к стержню ручки, и силы пружины, удерживающие шарики, находятся в параллельных плоскостях, что исключает поперечный перекос пружины и выпадание шариков (2)

В таких устройствах при установке пружины на стержень ручки, осуществляемой сдвиганием пружины вдоль стержня,.повреждается защитное покрытие, что снижает надежность фиксатора.

Целью изобретения является повышение надежности путем предотвращения

879578 4

При необходимости переключения режима работы вращением ручки 5 преодо.— левают усилие пружины 2, и элементы фиксации 6 перескакивают в другие углубления 13, фиксируя стержень 4 с ручкой 5 в новом положении. Самотормозящие лепестки 3, упираясь в узкие стороны 8 стержня 4, удерживают пружину 2 на стержне. Выступы 9, упираясь

lO в широкие стороны IO стержня 4, предотвращают проворачивание пружины 2 относйтельно стержня 4.

При сборке фиксатора (фиг. 3) стержень 4 пропускают в пазы )2 и поворачи15 вают относительно пружины 2 в направлении, укаэанном стрелками. Стержень

4 проскакивает выступы 9, отогнутые под углом к лепесткам 3 и защемляется лепестками 3., 211 Таким образом, исключается повреждение покрытия стержня и повышается надежность фиксатора, Формула изобретения повреждения защитного покрытия стержня, Эта цель достигается тем, что в фиксаторе переключателя, содержащем

I корпус, пластинчатую пружину, сопряженную через самотормоэящие лепестки с плоским стержнем поворотной ручки, элементы фиксации стержня относительно корпуса, сопряженные с пластинчатой пружиной, самотормозящие лепестки пружины расположены центрально-симметрично относительно продольной оси плоского стержня ручки, опираются на узкие стороны стержня и имеют ограничительные выступы для упора на широ-. кие стороны стержня, которые отогнуты под углом к лепесткам, а в пластинчатой пружине напротив выступов выполне ны пазы для установки пружины на плоский стержень.

На фиг, 1 изображен фиксатор; на фиг. 2 — вид А фиг. 1, на фиг. 3 пластинчатая пружина на фиг, 4 — схеР ма расположения пружины относительно стержня при сборке. 2S

Фиксатор переключателя, например, для многопредельного электроизмерительного прибора, содержит корпус 1, пластинчатую пружину 2 сопряженную через самотормозящие лепестки 3 с плоским стержнем 4 поворотной ручки 5, элементы фиксации 6 стержня 4 относительно корпуса 1, сопряженные с пластинчатой пружиной 2.

Самотормозящие лепестки 3 пружины

2 расположены центрально-симметрично относительно продольной оси 7 плос- кого стержня 4 ручки 5, опираются на узкие стороны 8 стержня 4 и имеют ограничительные выступы 9 для упора на широкие стороны 10 стержня 4, которые отогнуты под углам 11 к лепесткам

3. В пружине 2 напротив выступов 9 выполнены пазы 12 для установки пружины на плоский стержень 4. В корпусе !

1 выполнены углубления 13 под элементы фиксации 6.

Фиксатор работает следующим обраSOM, Элементы фиксации 6, поджатые пружиной 2, находятся в углублениях 13 кор" пуса 1, фиксируя стержень 4 от поворота.

Фиксатор переключателя, например, для многапредельного электроизмерительного прибора, содержащий корпус, пластинчатую пружину, сопряженную через самотормозящие лепестки с плоским стержнем поворотной ручки, элементы фиксации стержня относительно корпуса, сопряженные с пластинчатой пружиной, отличающийся тем, что, с целью повышения надежности фиксатора путем предотвращения повреждения защитного покрытия стержня, самотормоэящие лепестки пружины расположены центрально-симметрично относительно продольной оси плоского стержня ручки, опираются на узкие стороны стержня и имеют ограничительные выстуI пы для упора на широкие стороны стержня, которые отогнуты под углом к лепесткам, а в пластинчатой пружине напротив выступов выполнены пазы для установки пружины на плоский с стержень.

Источники информации, принятые во внимание при экспертизе

1. Патент Австрии Р 212427, кл. G 01 В 1/00, опублик. 1958.

2. Авторское свидетельство СССР

У 646259, кл. Я 01 К I/00, 1979 (прототип).
