Реферат

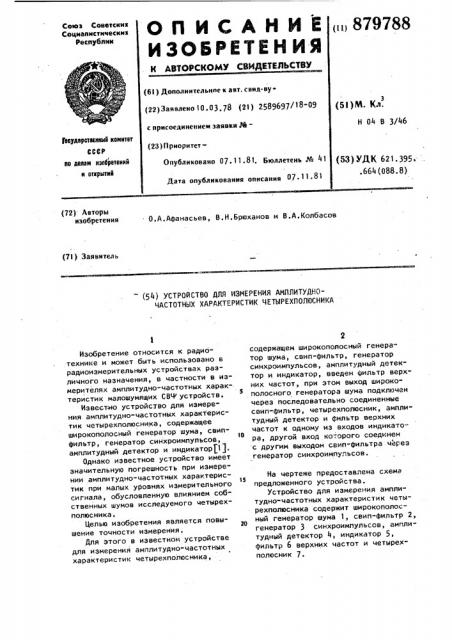

Союз Советских

Социалистических

Республик (ti) 879788 (6l ) Дополнительное к авт. саид-ву(22) Заявлено 1О. 03. 78 (21) 2589697/18-09 с присоединением заявки М(23) ПриоритетОпубликовано 07.11.81. Бюллетень № 41

Дата опубликования описания 07 (5I)М. Кл.

Н 04 В 3/46

Гееудерстеенный кемнтет

СССР ие делам изобретений и огтрытнй (53) УЙК 621 ° 395. ..664(088,8) (72) Авторы изобретения

О,А.Афанасьев, В.Н.Брюханов и В.А.Колбасов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ АМПЛИТУДНОЧАСТОТНЫХ ХАРАКТЕРИСТИК ЧЕТЫРЕХПОЛЮСНИКА

Изобретение относится к радиотехнике и может быть использовано в радиоизмерительных устройствах различного назначения, в частности в измерителях амплитудно-частотных характеристик малошумящих СВЧ устройств.

Известно устройство для измерения амплитудно-частотных характеристик четырехполюсника, содержащее широкополосный генератор шума, свипто фильтр, генератор синхроимпульсов, амплитудный детектор и индикатор(1).

Однако известное устройство имеет значительную погрешность при измерении амплитудно-частотных характерис15 тик при малых уровнях измерительного сигнала, обусловленную влиянием собственных шумов исследуемого четырехполюсника.

Целью изобретения является повышение точности измерения.

Для этого в известном устройстве для измерения амплитудно-частотных характеристик четырехполюсника, содержащем широкополосный генератор шума, свип-фильтр, генератор синхроимпульсов, амплитудный детектор и индикатор, введен фильтр верхних частот, при этом выход широкополосного генератора шума подключен через последовательно соединенные свип-фильтр, четырехполюсник, амплитудный детектор и фильтр верхних частот к одному из входов индикатора, другой вход ко-.орого соединен с другим выходом свип-фильтра через генератор синхроимпульсов.

На чертеже предоставлена схема предложенного устройства.

Устройство для измерения амплитудно-частотных характеристик четырехполюсника содержит широкополосный генератор шума 1, свип-фильтр 2, генератор 3 синхроимпульсов, амплитудный детектор 4, индикатор 5, фильтр 6 верхних частот и четырехполюсник 7.

3 87

Устройство работает следующим образом.

С,генератора шума 1 равномерный шумовой сигнал поступает на свипфильтр 2, выделяющий из него узкополосный шумовой сигнал, который. подается на вход четырехполюсника 7.

Продектированный амплитудным детектором 4 выходной сигнал четырехполюсника 7 содержит постоянную составляющую, соответствующую уровню мощности собственных шумов четырехполюсника 7 в полосе пропускания и переменную составляющую, соответствующую уровню мощности узкополосного шумового сигнала в каждой точке рабочего диапазона, причем для нормального воспроизведения амплитудночастотной характеристики четырехполюсника свип-фильтра 2 должен иметь полосу пропускания в 10-20 раз уже полосы пропускания исследуемого четырехполюсника 7. Сигнал амплитудного детектора 4 подается на фильтр 6 верхних частот, выполненный в виде

Ф

RC фильтра," который выделяет из сигнала амплитудного детектора 4 переменную составляющую, которая подается на индикатор 5.

Сигналы генератора 3 синхроимпульсов подаются на вход запуска развертки индикатора 5, на экране которого наблюдается амплитудно-частот ная характеристика исследуемого четырехполюсника 7. В качестве амплитудного детектора 4 используется либо детекторная секция, когда исследуемый четырехполюсник представляет собой СВЧ усилитель, либо детектор

9788

ВЧ, когда исследуемый четырехполюсник .- супергетеродинный приемник.

Таким образом, включение свипфильтра 2 на входе четырехполюсника 7 и подключение. к выходу че° тырехполюсника амплитудного детек тора 4, соединенного последовательно с фильтром 6 верхних частот, обеспечивает устранение влияния собстto венных шумов четырехполюсника на измеряемую характеристику, что повышает точность измерения и улучшает электродинамическую характеристику устройства.

1$ формула. изобретения

Устройство для измерения амплитудно-частотных характеристик четырехполюсника, содержащее широкополосный генератор шума, свип-фильтр, генератор синхроимпульсов, амплитудный детектор и индикатор, о т л и ч а ющ е е с я тем, что, с целью повышения д точности измерения, введен фильтр верхних частот, при этом выход широкополосного генератора шума подключен через последовательно соединенные свип-фильтр, четырехполюсник, амплитудный детектор и фильтр верхних частот к одному из входов индикатора, другой вход которого соединен с другим выходом свип-фильтра через генератор синхроимпульсов.

Источники информации. принятые во внимание при экспертизе

1. Авторское свидетельство СССР 375587,кл.G 01 R 27/28,1971(прототигф

ВНИИПИ Заказ 9743/29 Тираж 701 Подп исное

Филиал ППП "Патент", г. Ужгород, ул.Проектная, 4
