Способ передачи и приема сигналов цветного телевидения и устройство для его реализации

Способ передачи и приема сигналов цветного телевидения и устройство для его реализации

Иллюстрации

Показать все

Реферат

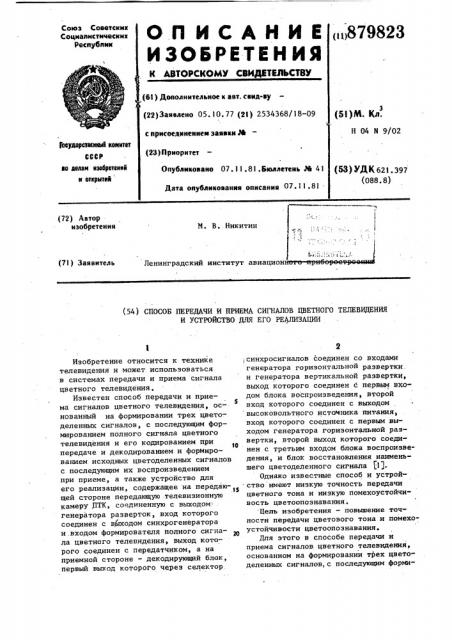

О П И С A Н И И <,879823

ИЗОБРЕТЕНИЯ

Союз Соввтсиик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

{61) Дополнительное к авт. саид-ву (22)Заявлено 05.10.77 (213 2534368/18-09 с присоелииеинеы заявки И (23) Приоритет

Опубликовано 07.11 ° 81.Бюллетень М 41

Дата опубликования описания 07 ° 11 (ы)м. к .

Н 04 М 9/02

Вкуюретиеиы6 кеиитет

СССР ва лелем изебретеиий и открытий (5З) УДК 621.397 (088.8) (72) Автор изобретения

М. В. Никитин (71) Заявитель

Ленинградский институт авиацион (54) СПОСОБ ПЕРЕДАЧИ И ПРИЕМА СИГНАЛОВ ЦВЕТНОГО ТЕЛЕВИДЕНИЯ

И УСТРОЙСТВО ДЛЯ ЕГО РЕАЛИЗАЦИИ

Изобретение относится к технике телевидения и может использоваться в системах передачи и приема сигнала цветного телевидения.

Известен способ передачи и приема сигналов цветного телевидения, ос5 кованный на формировании трех цветоделенных сигналов, с последующим формированием полного сигнала цветного телевидения и его кодированием при передаче и декодированием и формированием исходных цветоделенных сигналов с последующим их воспроизведением при приеме, а также устройство для

его реализации, содержащее на передающей стороне передающую телевизионную камеру .ПТК, соединенную с выходом генератора разверток, вход которого соединен с выходом синхрогенЕратора и .входом формирователя полного сигнала цветного телевидения, выход которого соединен с передатчиком, а на приемной стороне - декодирующий блок, первый выход которого через селектор синхросигналов соединен со входами генератора горизонтальной развертки и генератора вертикальной развертки, выход которого соединен с первым входом блока воспроизведения, второй вход которого соединен с выходом высоковольтного источника питания, вход которого соединен с первым выходом генератора горизонтальной развертки, второй выход которого соеди" нен с третьим входом блока воспроизведения, и блок восстановления наименьшего цветоделенного сигнала (IJ, Однако известные способ и устройство имеют низкую точность передачи цветного тона и низкую помехоустойчивость цветоопознавания. Цель изобретения — повышение точности передачи цветового тона и помехоустойчивости цветоопознавания.

Для этого в способе передачи и приема сигналов цветного телевидения, основанном на формировании трех цветоделенных сигналов, с последующим форми87982

30 рованием полного сигнала цветного телевидения и его кодированием при передаче и декодированием и формированием исходных цветоделенных сигналов с последующим их воспроизведением при приеме, перед формированием полного сигнала цветного телевидения преобразу1от три цветоделенных сигнала в два цветоразностных сигнала, а при передаче черно-белого элемента изобра- 10 жения замещают отсутствующие два цветоразностных сигнала соответственно одним цветоделенным сигналом и сигналом с условной постоянной амплитудой, при приеме после декодирования производят селекцию черно-белых элементов изображения по его амплитуде, а .для цветных элементов изображения преобразуют два цветоразностных сигнала в третий цветоразностный сигнал, выделяют наибольший цветоразностный сигнал отрицательной полярности и, суммируя его с гремя цветоразностны.ми сигналами, получают квазицветоделенные сигналы, удваивают по амплитуде наибольший по амплитуле сигнал из полученных квазицветоделенных сигналов, формируют сигнал .замещения наименьшего цветоделенного сигнала,который суммируют с тремя квазицветоделенными сигналами для восстановления трех цветоделенных сигналов.

В устройство для передачи и приема сигналов цветного телевидения, содержащее на передающей стороне ПТК, соединенную с выходом генератора разверток, вход которого соединен с выходом синхрогенератора и входом формирователя полного сигнала цветного телевидения, выход которого соединен с передатчиком, а на приемной сторо40 не — декодирующий блок, первый выход которого через селектор синхросигналов соединен со входами генератора горизонтальной развертки и генератора вертикальной развертки, выход кото- 45 рого соединен с первым входом блока воспроизведения, второй вход которого соединен с выходом высокочастотного источника питания, вход которого соединен с первым выходом генератора горизонтальной развертки, второй выход которого соединен с третьим входом блока воспроизведения, т блок восстановления наименьшего цветоделенного сигнала, на передающей сторо- 55 не введена матрица цветоразностных сигналов, три входа которой соединены с соответствующими тремя выходами

3 4 передающей телевизионной камеры, один из выходов которой соединен с первым входом введенного блока кодирования черно-белых элементов изображения, второй и третий входы которого соединены с двумя выходами матрицы цветоразностных сигналов, а два выхода соединены с двумя соответствующими входами формирователя полного сигнала цветного телевидения, при этом на приемной стороне введен блок опознавания черно-белых элементов изображения, два входа которого соединены соответственно с двумя соотв тствующими выходами декодирующего блока, а два выхода — с двумя соответствующими входами введенного блока формирования третьего цветоразностного сигнала, три выхода которого подключены к трем соответствующим входам введенного блока селекции наибольшего отрицательного цветоразностного сигнала и к трем соответствующим входам введенного сумматора, четвертый вход которого подключен к выходу блока селекции наибольшего отрицательного цветоразностного сигнала, пятый вход соединен с запрещающим выходом блока опознавания черно-белых элементов изображения и четвертым входом блока восстановления наименьшего цветоделенного сигнала, три входа которого соединены с соответствующими выходами сумматора и тремя соответствующими входами введенного формирователя цветоделенных сигналов, четвертый вход которого соединен с выходом блока восстановления на меньшегo цветоделенного сигнала, а три выхода — с тремя соответствующими входами блока воспроизведения.

На чертеже представлена структурная электрическая схема устройства, реализующего предложенный способ, Устройство для передачи и приема сигналов цветного телевидения содержит на передающей стороне 1 матрицу 2 цветоразностных сигналов, передатчик

3, генератор 4 разверток, синхрогенератор 5, формирователь 6 полного сигнала цветного телевидения, блок 7 кодирования черно-6emax элементов изображения, ПТК 8, а на приемной сторо- не 9 генератор IO вертикальной развертки, блок 11 воспроизведения, генератор 12 горизонтальной развертки, высоковольтный источник 13 питания, декодирующий блок 14, селектор !5 синхросигналов, блок 16 опознавания

5 8798 черно-белых элементов изображения, блок

17 преобразования цветоразностных сигналов к квазицветоделенные, состоящий из блока 18 формирования третьего цветоразностного сигнала, блока 19 селекции наибольшего отрицательного цветоразностного сигнала и сумматора

20, формирователь 21 цветоделенных сигналов, блок 22 восстановления наименьшего цветоделенного сигнала, 1О

Устройство работает следующим образом, С выхода ПТК 8 на передающей стороне 1 сигналы 01, Оо, О . поступают каждый по своему каналу в матрицу 2, 15 где формируются два цветоразностных сигнала, предназначенных для передачи, Так как при передаче черно-белых элементов изображения цветоразностные сигналы равны нулю, а цветоделенные равны яркостному сигналу, поэтому на третий вход блока 7 кодирования черно-белых элементов изображения из е

ПКТ 8 поступает цветоделенный сигнал.

Назначение блока 7 кодирования черно- г5 белых элементов изображения состоит в опознавании черно-белых участков цветного изображения ЦИ по отсутствию цветоразностных сигналов и замещению их в канале цветоделенным сигналом, а в другом ЗО канале усяовным сигналом0м11,, амплитуда которого заведомо больше амплитуды цветоразностных сигналов, При передаче цветных элементов блок 7 не изменяет параметров цветоразностных

35 сигналов.

Сигналы, преобразованные для пере- . дачи по двум каналам, поступают в формирователь 6 полного сигнала цветного телевидение ЦТВ, на третий вход которого из синхрогенератора 5 поступает синхросмесь, Одновременно синхросигналы поступают на вход генератора

4 разверток для формирования растров| в ПТК 8, Далее сигналы поступают.в

45 передатчик 3 и через канал связи на вход декодирующего блока t4 на приемной стороне 9, на двух выходах которого формируются исходные сигналь1 1

I и Н каналов:Ug, U15 илиОч11 макс за счет чего упразднена система цвето50 опознавания, Задачей блока 16 является опознавание условного сигнала во П канале

Омп, и замещение его в этом канале цветоделенным из 1 канала. Одновремен.

55 но из блока 16 подается для переключения режима работы последующих блоков сигнал запрета. При отсутствии

23 6 сигнала VI4 во П канале блок 16 не изменяет параметров цветоразностных сигналов.

Блок 18 передает без изменения сигналы обоих каналов 1 и П и путем матрицирования формирует цветоразностный сигнал 06 К выходу этого блока подключен блок 19, выходной сигнал которого равняется квазияркостному сигналу 0» . Последний суммируется в сумматоре 20 с цветоразностными сигналами для получения квазицветоделенных сигналов U <, 0, 0 > .

Ф % Ф

В режиме поступления сигнала запрета из блока опознавания =ерно-белых элементов иэображения 16 в сумматоре

20 отключается сигнал блока 19 селекции наибольшего отрицательного цветоразностного сигнала, а на третью выходную шину сумматора 20 подключается яркостный U поэтому со всех трех выходов сумматора 20 снимается яркостный сигнал, коорый в этом режиме работы без изменения проходит в блок 11.

Квазицвзтоделенные сигналы из сумматора 20 параллельно подаются в блок 22 и в формирователь 21. Блок 22 удваивает выбранный наибольший по амплитуде квазицветоделенный сигнал и передает его,в формирователь 21,где путем суммирования его с сигналом, полученным на основании статистических характеристик сигналов ЦТВ, с выхода формирователя 21 получаем кваэицветоделенные сигналы.

Кроме того, к блоку 11 воспроизведения подводится высокое напряжение с высоковольтного источника 1.3 питания, соединенного с генератором горизонтальной развертки 12 и отклоняющие напряжения с выходог генераторов горизонтальной и вертикальной развертки. С отдельного выхода декодирующего блока 14 на селектор синхросигналов

15 поступает полный сигнал ЦТВ, который вырабатывает синхронизирующие импульсы для работы генераторов горизонтальной и вертикальной развертки.

Таким образом, изобретение позволяет при передаче в канал связи двух цветоразностных сигналов воспроизводить полное ЦИ с повышенной точностью передачи цветности и корректируемой по статическим данным сигналов ЦТВ погрешностью передачи насыщенности и яркости. Если. принять во внимание то, что все три цветоделенных сигнала имеют одну полосу частот, то, в случае:. использования данной системы

ЦТВ, общая необходимая полоса частот для передачи сигналов ЦТВ сократится на одну треть, что особенно важно для комплексов с ограниченной пропускной способностью канала связи в компактных системах консервации цветной видеоинформации.

Формула изобретения

1. Способ передачи и приема сигналов цветного телевидения, основанный на формировании трех цветоделенных сигналов, с последующим формированием полного .сигнала цветного телевидения и его кодированием при передаче и декодированием и формированием исходных цветоделенных сигналов с последующим их воспроизведением при приеме, отличающийся тем, что, с целью повышения. точности передачи цветового тона и повышения помехоустойчивости цветоопознавания, перед форми- 25 рованием полногО сигнала цветного телевидения преобразуют три цветоде ленных сигнала в два цветоразностных сигнала, а. при передаче черно-белого элемента изображения замещают отсутствующие два цветоразностных сигнала соответственно одним цветоделенным сигналом и сигналом с условной постоянной амплитудой, при приеме после декодирования производят селекцию черно35 белых элементов изображения по его амплитуде, а для цветных элементов изображения преобразуют два цветоразноностных сигнала в третий цветоразностный сигнал, выделяют наибольший ео цветоразностный сигнал отрицательной полярности, и суммируя его с тремя цветоразностными сигналами, получают квазицветоделенные сигналы, удваивают по амплитуде наибольший по амплитуде

45 сигнал из полученных квазицветоделенных сигналов, формируют сигнал замещения наименьшего цветоделенного сигнала, который суммируют с тремя квазицветоделенными сигналами для

50 юостановления трех цветоделенных сигналов.

2. Устройство для передачи и приеМа сигналов, цветного телевидения, со-! держащее на передающей стороне передающую телевизионную камеру(ПТК), соединенную с выходом генератора

Разверток,вход которого соединен с

879823 8 ,выходом синхрогенератора и входом формирователя полного сигнала цветного телевидения, выход которого соединен с передатчиком,, а на приемной стороне — декодирующий блок, первый выход которого через селектор синхросигналов соединен со; входами генератора горизонтальной развертки и генератора вертикальной развертки, выход которого соединен с первым входом блока воспроизведения, второй вход которого соединен с выходом высоковольтного источника пи— тания, вход которого соединен с первым выходом генератора горизонтальной развертки, второй выход которого соединен с третьим входом блока воспроизведения, блок восстановления наименьшего цветоделенного сигнала, о тл и ч а ю щ е е с я тем, что, с целью повышения точности передачи цветового тона и повышения помехоус-; тойчивости цветоопознавания, на пере.дающей стороне введена матрица цветоразностных сигналов, три входа которой соединены с соответствующтми тремя выходами передающей телевизионной камеры, один из выходов которой соединен с первым входом введенного бло-ка кодирования чернобелых элементов изображения, второй и третий входы которого соединены с двумя выходами матрицы цветоразностных сигналов, а два выхода соединены с двумя соответствующими входами формирователя полного сигнала цветного телевидения,при этом на приемной стороне введен блок опознавания черно-белых элементов изображения, два входа которого соединены с двумя соответствующими выходами декодирующего блока, а два выхода с двумя соответствующими входами введен: » ного блока формирования третьего цвето-. разностного сигнала, три выхода которого подключены к треим соответствующим входам введенного блока селек ции наибольшего отрицательного цветоразностного сигнала и к трем соответствующим входам введенного сумматора, четвертый вход которого подключен к выходу блока селекции наибольшего отрицательного цветоразностного сигнала, пятый вход соединен с запрещаюшим выходом блока опознавания черно-белых элементов изображения и четвертым вхо-, дом блока восстановления и меньшего цветоделенного сигнала, три входа кото- -. рого соединены с соответствующими выходами сумматора и тремя соответствую-, 10

Источники инФормацин, принятые во внимание при экспертизе

1, Авторское свидетельство СССР по заявке Ж 2390835/18-09, кл. Н 04 и 9/02, 1976(прототип), 9 879823 щими входами введенного формирователя цветоделенных сигналов, четвертый вход которого соединен с выходом блока восстановления наименьшего цветоделенного сигнала, а три выхода - c тремя соответствующими входами блока воспроизведения.
