Устройство для перемешивания стекломассы

Устройство для перемешивания стекломассы

Иллюстрации

Показать все

Реферат



Союз Советскид

Социалистических

Республик

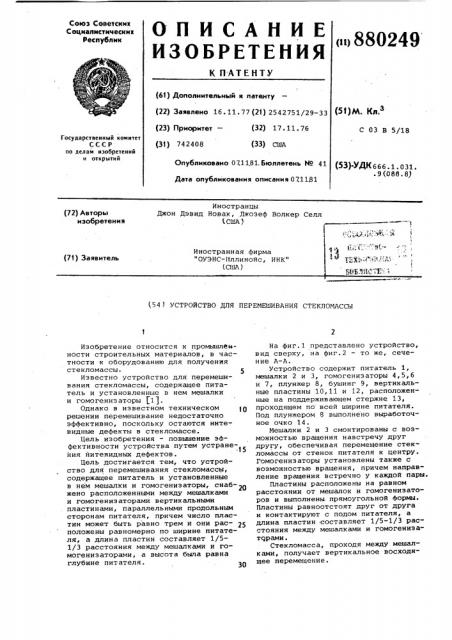

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (1)880249 (61) Дополнительным к патенту (22) Заявлено 16.11.77 (21) 2542751/29-33 5>) <,,(„з (23) Приоритет— (32) 17.11.76

С 03 В 5/18

Государственный комитет

СССР но делам изобретений и открытий (31) 742408 (33) США

Опубликовано 07.11.81. Бюллетень М 41

Дата опубликования описания 071131 (H) АН666 1.031

° 9 (088. 8) Иностранцы

Джон Дэвид Новак, Джозеф Волкер Селл (США) (72) Авторы изобретения

Иностранная фирма

"ОУЭНС-Иллинойс, HHK" (США) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПЕРЕМЕШИВАНИЯ СТЕКЛОМАСС61

Изобретение относится к промышленности строительных материалов, в частности к оборудованию для получения стекломассы. 5

Известно устройство для перемешивания стекломассы, содержащее питатель и установленные в нем мешалки и гомогенизаторы (11.

Однако в известном техническом решении перемешивание недостаточно эффективно, поскольку остаются нитевидные дефекты в стекломассе.

Цель изобретения — повышение эффективности устройства путем устранения нитевидных дефектов.

Цель достигается тем, что устройство для перемешивания стекломассы, содержащее питатель и установленные в нем мешалки и гомогенизаторы, снаб-20 жено расположенными между мешалками и гомогенизаторами вертикальными пластинами, параллельными продольным сторонам питателя, причем число пластин может быть равно трем и они расположены равномерно по ширине питателя, а длина пластин составляет 1/51/3 расстояния между мешалками и гомогенизаторами, а высота была равна глубине питателя. 30

На фиг.1 представлено устройство, вид сверху, на фиг.2 — то же, сечение A-А.

Устройство содержит питатель 1, мешалки 2 и 3, гомогенизаторы 4,5,6 и 7, плунжер 8, бушинг 9, вертикальные пластины 10,11 и 12, расположенные на поддерживающем стержне 13, проходящем по всей ширине питателя.

Под плунжером 8 выполнено выработочное очко 14.

Мешалки 2 и 3 смонтированы с возможностью вращения навстречу друг другу, обеспечивая перемещение стекломассы от стенок питателя к центру.

Гомогенизаторы установлены также с возможностью вращения, причем направление вращения встречно у каждой пары.

Пластины расположены на равном расстоянии от мешалок и гомогенизаторов и выполнены прямоугольной формы.

Пластины равноотстоят друг от друга и контактируют с подом питателя, а длина пластин составляет 1/5-1/3 расстояния между мешалками и гомогенизаторами.

Стекломасса, проходя между мешалками, получает вертикальное восходящее перемещение.

880249

Составитель Т.Буклей

Редактор Н.Багирова Техред И.Тепер Корректор C.Èåêìàð

Заказ 9757/32 Тираж 523 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5 филиал ППП "Патент", r.Óæãoðoä, ул.Проектная,4

Проходя между пластинами, слои стекломассы сдвигаются между собой, что устраняет наличие свилей и других полос.

В .гомогениэаторах стекломасса получает вертикальное перемещение вниз.

Гомогенизированная стекломасса поступает на выработку,где дозируется плунжером 8 и входит через выработочное очко 14. формула изобретения

1. Устройство для перемеииванпя стекломассы, содержащее питатель и установленные в нем мешалки и гомогенизаторы, о т л-и ч а ю щ е е с я тем, что, с целью повышения эффективности устройства путем устранения нитевидных дефектов, оно снабжено расположенными между мешалками и гомогенизаторами вертикальными ,пластинами, параллельными продольным сторонам питателя.

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что число пластин равно трем и они расположены равномерно по ширине питателя.

3. Устройство по п.1, о т л и ч а ю щ е е с я тем, что длина плас1О тин составляет 1/5-1/3 расстояния между мешалками и гомогенизаторами, а высота равна глубине питателя.

Источники информации, принятые во внимание при экспертизе

15 1. Патент США 1? 3057775,65-178, 1962 (прототип).
