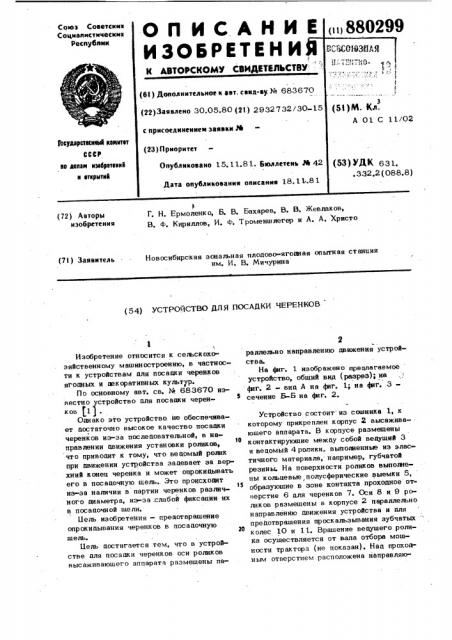

Реферат



Г. Н. Ермоленко, Б. В. Бахарев, В. В. Жевлаков, В. Ф. Кириллов, И. Ф. Троменшлегер и А. А. Христо (72) Авторы изобретения (7l) Заявитель

Новосибирская зональная плодово-ягодная опытная станция им. И. В. Мичурина (54) УСТРОЙСТВО ДЛЯ ПОСАДКИ ЧЕРЕНКОВ

Изобретение относится к сельскох(г зяйственному машиностроению, в частности к устройствам arts посадки черенков ягодных и юкоративных культур.

По основному авт. св. N 683670 известно устройство для посадки черенков $1) .

Однако это устройство не обеспечивает достаточно высокое качество посадки черенков из-за последовательной, в направлении движения установки роликов, что приводит к тому, что вецомый ролик при движении устройства задевает эа верхний конец черенка и может опрокидывать его в посадочную щель.. Это происходит из-за наличия в партии черенков раэлич15 ного диаметра, из-за .слабой фиксации их в посадочной щели.

Ilemü изобретения - предотвращение опрокидывания черенков в посадочную

20 щель.

Цель достигается тем, что в устройстве для посадки черенков оси роликов высаживаюшего аппарата размещены па2 раллельно направлению движения устройства.

На фиг. 1 изображено предлагаемое устройство, общий вид (разрез); на иг. 2 - виц А на фиг. 1; на фиг. 3сечение Б-Б на фиг. 2.

Устройство состоит из сошника 1, к которому прикреплен корпус 2 высаживаюшего аппарата. В корпусе размещены контактирующие между собой ведущий 3 и ведомый 4 ролики, выпотвтенные из элестичного материала, например, губчатой резины. На поверхности роликов выполнены кольцевые, полусферические выемки 5, образующие в зоне контакта проходное отверстие 6 arts черенков 7. Оси 8 и 9 роликов размещены в корпусе 2 параллельно направленню движения устройства и для предотвращения проскальзывания зубчатых " колес 10 и 11. Вращение ведущего ролика осуществляется от вала отбора мощности трактора (не показан). Над проходным отверстием расположена направляю880299 щая воронка 12, а под отверстием - направляющий желоб 1 3. За высаживаюшим аппаратом размещены наклонные уплотняющие колеса 14.

Устройство работает следующим образом.

При поступательном движении агрегата сошник 1 образует в почве посадочную щель, сажатъшик опускает черенки в направляющую воронку 12, черенки захваты- о ваются выемками 5 роликов 3 и 4 и по направляющему желобу 13 посылаются в почву, после чего уплотняющие колеса 14 заделывают посадочную щель (происходит уплотнение почвы вокруг высаженных черенков).

По сравнению с известным предложенное устройство обеспечивает более высс кое качество посадки черенков за счет предотвращения опрокидывания их в посадочную.щель ведомым роликом при нали- чии в партии черенков с уменьшенным диаметром.

Формула изобретения

Устройство для посадки черенков по авт. св. %683670, о т л и ч а ю ш ее с я тем, что, с целью предотвращения опрокидывания черенков в посадочную щель, оси роликов высаживаюшего аппарата размещены параллельно направлению движения устройства.

Источники информации, принятые во.внимание при экспертизе

1. Авторское свидетельство СССР

И. 683670, кл. А 01 С 11/02, 1978.
