Реферат



Класс 13 а, 29

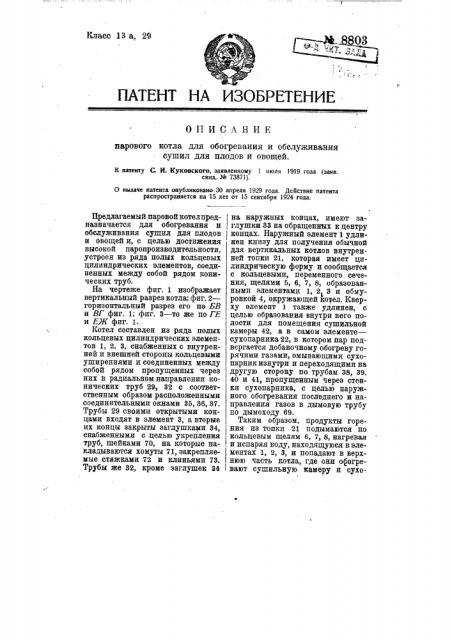

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

О П И С Л. Н И К парового котла для обогревания и обслуживания сушил для плодов и овощей.

К патенту С. И. Куковского, заявленному 1 июля 1919 года (заяв. саид. М 73871).

О выдаче патента опубликовано 30 апреля 1929 года. Действие патента распространяется на 15 лет от 15 сентября 1924 года.

Предлагаемый паровой котел предназначается для обогревания и обслуживания сушил для плодов и овощей и, с целью достижения высокой паропроизводительности, устроен из ряда полых кольцевых цилиндрических элементов, соединенных между собой рядом конических труб.

На чертеже фиг. 1 изображает вертикальный разрез котла; фиг. 2— горизонтальный разрез его пэ БВ и ВГ фиг. 1; фиг. 3 — то же по ГЕ и Е,Ж фиг. 1.

Котел составлен из ряда полых кольцевых цилиндрических элементов 1, 2, 3, снабженных с внутренней и внешней стороны кольцевыми уширениями и соединенных между собой рядом пропущенных через них в радиальном направлении конических труб 29, 32 с соответственным образом расположенными соединительными окнами 35, 36, 37.

Трубы 29 своими открытыми концами входят в элемент 3, а вторые их концы закрыты заглушка1ии 34, снабженными с целью укрепления труб, шейками 70, на которые накладываются хомуты 71, закрепляемые стяжками 72 и клиньями 73.

Трубы же 32, кроме заглушек 34! на наружных концах, имеют заглушки 33 на обращенных к центру

j концах. Наружный элемент 1 удлинен книзу для получения обычной для вертикальных котлов внутренней топки 21, которая имеет цилиндрическую форму и сообщается с кольцевыми, переменного сечения, щелями 5, 6, 7, 8, образованными элементами 1, 2 3 и обмуровкой 4, окружающей котел. Кверху элемент 1 также удлинен, с целью образования внутри него полости для помещения сушильной камеры 42, а в самом элементе— сухопарника 22, в котором пар подвергается добавочному обогреву горячими газами, омывающими сухопарник изнутри и переходящими на другую сторону по трубам 38, 39, 1 40 и 41, пропущенным через стенки сухопарника, с целью наружного обогревания последнего и направления газов в дымовую трубу по дымоходу 69.

Таким образом, продукты горения из топки 21 подымаются по кольцевым щелям 6, 7, 8, нагревая и испаряя воду, находящуюся в элементах 1, 2, 3, и попадают в верхнюю часть котла, где они о огреI вают сушильную камеру и сухопарник 22, после чего удаляются по дымоходу 69. Образующийся в элементах 1, 2, 3 пар подымается в сухопарник 22, где он высушивается и откуда отводится по мере надобности.

Предмет патента

Паровой котел для обогревания и обслуживания сушил для плодов и овощей, характеризующийся тем, что он составлен из ряда полых кольцевых цилиндрических элементов 1, 2, 8, снабженных с внутренней и внешней стороны кольцевыми же уширениями и соединенных между собою рядом пропущенных через них в радиальном направлении конических труб 29, 82 с соответственным образом расположенными соеДинительными окнами 85, 86, 37 и заглушками на концах, между каковыми элементами оставленй кольцевые †переменно сечения щели для прохода дымовых газов, из каковых элементов наружный элемент 1 удлинен: книзу †целью получейия обычной для вертикальных котлов внутренней топки 21 и кверху †. с целью образования внутри элемента I полости для помещения сушильной камеры и в самом элементе — сухопарника 22, в котором пар подвергается добавочному обогреву действием горячих газов; омывающих сух опарник изнутри и переходящих на другую его сторону по пропущенным через его стенки трубкам 88, 39, 40, 41 в целях наружного его обогревания и дальнейшего направления газов в дымовую трубу.
