Аэроионизатор

Аэроионизатор

Иллюстрации

Показать все

Реферат

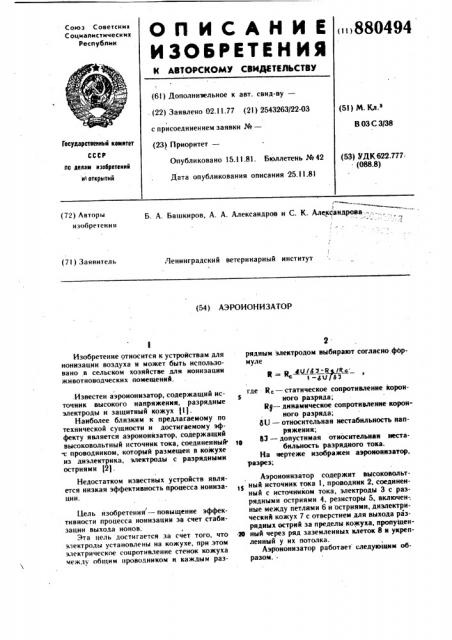

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (6l) Дополнимльное к авт. свид-ву— (22) Заявлено 02.11.77 (21) 2543263/22-03 с присоединением заявки №вЂ” (23) Приоритет— (5l) М. Кл.

ВОЗС 3)38

Гееударстве»»мй квмвтет

СССР (53) УДК 622.777 (088.8) Опубликовано 15.11.81. Бюллетень №42

Дата опубликования описания 25.11.81 па делам »зюбрете»»»

» открыт»»

Э

Б. А. Башкиров, А. А. Александров и С. К. Александрова". (72) Авторы изобpe eHvя (7I) Заявитель

Ленинградский ветеринарный институт (54) АЭРОИОНИЗА 1 ОР

Изобретение относится к устройствам для ионизации воздуха и может быть использовано в сельском хозяйстве для ионизацин животноводческих помещений.,Известен аэроионизатор, содержащий источник высокого напряжения, разрядные электроды и защитный кожух (1(.

Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является аэроионизатор, содержащий высоковольтный источник тока, соединенный .с проводником, который размещен в кожухе из диэлектрика, электроды с разрядными остриями 121.

Недостатком известных устройств является низкая эффективность процесса ионизации.

Цель изобретения — повыщение эффективности процесса иоиизацин за счет стабизации выхода ионов.

Эта пель достигается за счет того, что электроды установлены на кожухе, при этом электрически сопротивление стенок кожуха между общим проводником и каждым раз2 рядным электродом выбирают согласно.фЬрмуле .Ф - а х0/8 3 -к * )Р с

Э

s -ду7 6у где 1с, — статическое сопротивление корон5 ного разряда;

R((— динамическое сопротивление коронного разряда; ()U — относительная нестабильность напряжения; тв

53 — допустимая относительная нестабильность разрядного тока.

На чертеже изображен аэроиояизатор, разрез;

Аэроиоиизатор содержит высоковольтт ный источник тока 1, проводник 2, соединенный с источником тока, электроды 3 с разрядными остриями 4, резисторы 5, включен-. ные между петлями 6 и остриями, диэлектрический кожух 7 с отверстием для выхода разрядных острий за пределы кожуха, пропущен20 ный через ряд заземленных клеток 8 н укрепленный у их потолка.

Аэрононнзатор работает следующим образом. °

Формула изобретения

1!

Составитель Е. Панкова

Редактор H. Горват Техред А. Бойкас Корректор М. Демчик

Заказ 9797/11 Тираж 628 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

l 13035, Москва, Ж вЂ” 35, Раушскаи наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная. 4 з

При включении источника тока 1 на его выходе вырабатывается разность потенциалов, значительно превышающая напряжение зажигания коронного разряда у разрядных острий 4.

Большой потенциал подается на землю и на заземленные клетки 8, а меньший потенциал через проводник 2 поступает на все параллельно включенные электроды 3 и через резисторы 5 на разрядные острия 4.

Такое выполнение аэроионизатора позволяет повысить биологическую эффективность искусственной ионизации в животноводческих помещениях за счет уменьшения локальной (в частности.поклеточной) нестабильности и неоднородности концентрации аэроионов в помещении.

Аэроионизатор, содержащий высоковольтный источник тока, соединенный с проводником, который размещен в кожухе из диэлектрика, электроды с разрядными остриями, отличакицийся тем, что, с целью повышения

4 эффективности процесса ионизации за счет стабилизации выхода ионов, электроды установлены на кожухе, при этом электрическое сопротивление стенок кожуха между общим проводником и каждым разрядным электро5 дом выбирают согласно формуле

8U//S J - R+f Re

t- 8V/5 Э где R — статическое сопротивление корон1О ного разряда;

R — динамическое сопротивление коронного разряда.

6U — относительная нестабильность напряжения; оЭ вЂ” допустимая относительная нестабильность разрядного тока.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 126963, кл. А 61 М 15/02, 1968.

2в 2. Авторское свидетельство СССР по заяв«е № 2191443/23, кл. А 6! М 15/02, 1975 (прототип) .
