Штамп для изготовления угольников из ленты

Штамп для изготовления угольников из ленты

Иллюстрации

Показать все

Реферат

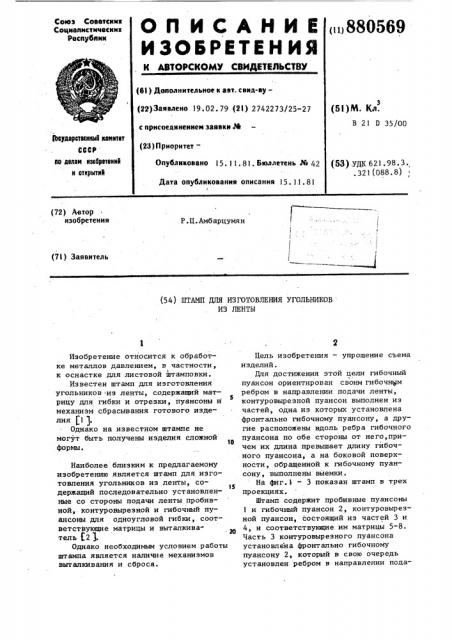

ОП ИСАНИЕ

ИЗОВРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ((() 880569

Союз Советских

Социалистических

Респубпии (61) Дополнительное к авт. саид-ву—

{22)Заивлено 19.02. 79 (21) 2742273/25-27 с присоединением заявки М (23) Приоритет—

Опубликовано 15. 11. 81. Бюллетень № 42

Дата опубликования описания 15. 11.81

/ (51)M. Кл.

В 21 0 35/00

9кудвретванныВ квннтвт

СССР ао делам нзвбрвтеннй н отхрытнй (53),удК 621. 98.3., .321(088.8) (72) Аетор изобретения

Р.Ц. Амбарцумян (71) Заявитель (54) ШТАМП ДЛЯ ИЗГОТОВЛЕНИЯ У1ОЛЬНИ ОН

ИЗ ЛЕНТЫ

Изобретение относится к обработке металлов давлением, в частности, к оснастке для листовой штамповки. . Известен штамп для изготовления угольников из ленты, содержащий матрицу для гибки и отрезки, пуансоны и механизм сбрасывания готового изделия 11).

Однако на известном штампе не могут быть получены иэделия сложной формы.

Наиболее близким к предлагаемому изобретению является штамп для изготовления угольников из ленты, со!

% держащий последовательно установленные со стороны подачи ленты пробивной, контуровырезной и гибочный пуансоны для одноугловой гибки, соответствующие матрицы и выталкиватель т.2).

Однако необходимым условием работы штампа является наличие механизмов выталкивания и сброса.

Цель изобретения — упрощение съема изделий.

Для достижения этой цели гибочный пуансон ориентирован своим гибочнь(м ребром в направлении подачи ленты, контуровырезной пуансон выполнен из частей, одна из которых установлена фронтально гибочному пуансону, а другие расположены вдоль ребра гибочного пуансона по обе стороны от него,причем их длина превышает длину гибочного пуансона, а на боковой поверхности, обращенной к гибочному пуансону, выполнены выемки.

На фиг. 1 — 3 показан штамп в трех проекциях.

Штамп содержит пробивные пуансоны

1 и гибочный пуансон 2, контуровырезной пуансон, состоящий иэ частей 3 и

4, и соответствующие им матрицы 5-8.

Часть 3 контуровырезного пуансона установлена фронтально гибочному пуансону 2, который в свою очередь установлен ребром в направлении пода880569 чи ленты, а части 4 контуровырезного пуансона размещены по обе стороны гибочного пуансона 2 и имеют длину, превышающую длину гибочного пуансона на величину, учитывающую толщину ленты и многоразовую перезаточку частей

4. На частях 4 контуровыреэного пуан сона выполнены выемки 9 для освобождения вырезанной заготовки при гибке.

Штамп может работать как с механизмом1 ( подачи, так и с ручной подачей заготовки. При ручной подаче заготовки на штампе должен быть установлен нож 10.

Штамп работает следующим образом.

При подаче ленты на шаг пуансоны

1 пробивают отверстия 11 по матрице

5, а часть 3 контуровырезного пуансо-. на пробивает отверстие 12, образуя перемычки 13. При последующей подаче ленты части 4 контуровырезного пуансона заканчивают вырезку контура заготовки по матрицам 8, и после того, как края заготовки освобождаются от воздействия контуровырезного пуансона, попадая в выемки 9, пуансон

2 гнет ее по матрице 6. При дальнейшем перемещении ленты следующая заготовка выталкивает готовый угольник из матрицы 6. Данный штамп при необходимости может содержать пуансон и матрицу для калибровки угольника после гибки.

Испытания опытного образца в автоматическом режиме показали его надежность в работе и высокие эксплуатационные качества.

ФормуЛа изобретения

Штамп для изготовления угольников из ленты, содержащий последовательно установленные со стороны подачи ленты пробивные, контуровырезной и гибочный пуансоны для одноугловой гибки и соответствующие им матрицы, отличающийся тем, что, с целью упрощения съема изделий, гибочный пуансон ориентирован своим гибочным ребром в направлении подачи ленты, контуровырезной пуансон выполнен из частей, одна из которых установлена фронтально гибочному пуансону, а другие расположены вдоль ребра гибочного пуансона по обе стороны от него, причем их длина превышает длину гибочного пуансона, а на боковой поверхности, обращенной к гибочному пуансону, выполнены выемки.

Источники информации, принятые во внимание при экспертизе

1. Мещерин В.Т. Листовая штампов-. ка. Атлас схем. M., "Машиностроение", 1975, с. !53, рис". 489.

2. Малов А.Н. Технология холодной штамповки, M. Оборонгиз, 1963, с.382-383, фиг. 193.

880569

12 Я

Фиг.2
