Способ механической обработки нежестких деталей

Способ механической обработки нежестких деталей

Иллюстрации

Показать все

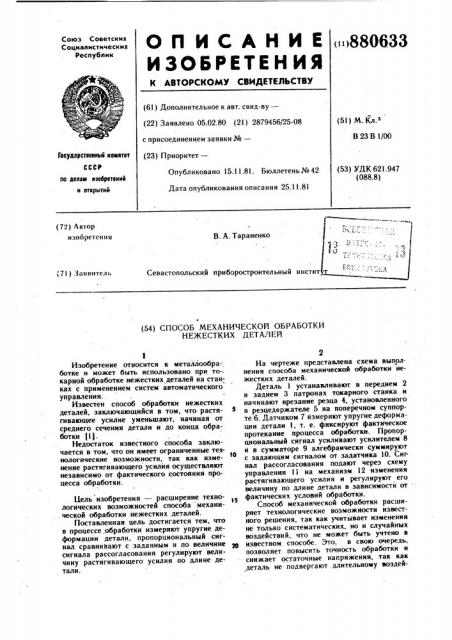

Реферат



ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик («>880633 (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.02.80 (21) 2879456/25-08 с присоединением заявки №вЂ” (23) Приоритет— (5l) М. Кл.з

В 23 В!/00

Гооударствеиимй комитет (53) УДК 621.947 (088.8) СССР

Опубликовано 15.11.81. Бюллетень № 42

Дата опубликования описания 25.11.81 ло делам изобретеиии и открытий (72) Автор изобретения

В. А. Тараненко

Севастопольский приборостроительный ннстит (7l ) Заявитель.е (54) СПОСОБ МЕХАНИЧЕСКОИ ОБРАБОТКИ

НЕЖЕСТКИХ ДЕТАЛЕЛ

Изобретение относится к металлообра-; ботке и может быть использовано при то-. карной обработке нежестких деталей на станках с применением систем автоматического управления.

Известен способ обработки нежестких деталей, заключающийся в том, что растягивающее усилие уменьшают, начиная от среднего сечения детали и до конца обработки tl)

Недостаток известного способа заключается в том, что он имеет ограниченные технологические возможности, так как изменение растягивающего усилия осуществляют независимо от фактического состояния процесса обработки.

Цель изобретения — расширение технологических возможностей способа механи. ческой обработки нежестких деталей.

Поставленная цель достигается тем, что в процессе. обработки измеряют упругие деформации детали, пропорциональный сигнал сравнивают с заданным и по величине сигнала рассогласования регулируют величину растягивающего усилия по длине детали.

На чертеже представлена схема выпол. нения способа механической обработки нежестких деталей.

Деталь 1 устанавливают в переднем 2 и заднем 3 патронах токарного станка и начинают вреэание резца 4, установленного в реэцедержателе 5 на поперечном суппорте 6. Датчиком 7 измеряют упругие деформации детали 1, т. е. фиксируют фактическое протекание процесса обработки. Пропорциональный сигнал усиливают усилителем 8 и в сумматоре 9 алгебраически суммируют с задающим сигналом от задатчика 10. Си нал рассогласования подают через схему управления 11 на механизм 12 изменения растягивающего усилия и регулируют его величину по длине детали в зависимостй от фактических условий обработки.

Способ механической обработки расширяет технологические возможности известного решения, так как учитывает изменения не только систематических, но и случайных воздействий, что не может быть учтено в щ известном способе. Это, в свою очередь, позволяет повысить точность обработки и снижает остаточные напряжения, так как деталь не подвергают длительному воздей.ствию максимальных нагрузок на участках обработки, где требуемое значение упругих деформаций не превышает заданных.

Формула изобрегения

Способ механической обработки нежестких деталей с приложением растягивающего усилия вдоль продольной оси детали, отличающийся тем,- что, с целью расширения тех« нологических возможностей, измеряют упругие деформации деталей, сигнал, пропорциональнын деформации, сравнивают с заданным, и по величине сигнала рассогласования регулируют величину растягивающего . усилия по длине детали.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 686821, кл. В 23 В f/00, l977. о
