Реферат



Союз Советскик

Социалистических

Республик .

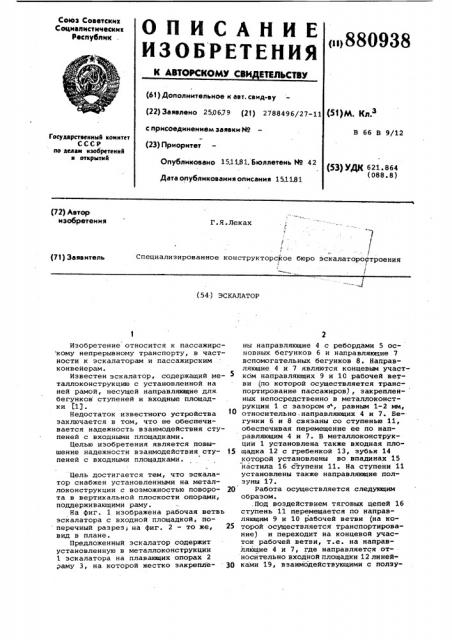

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 250679 (21) 2788496/27-11 с присоединением заявки ¹ (23) Приоритет

Опубликовано 15.11.81. Бюллетень N9 42 (ii) 880938 (51)м, Кл.з

В 66 В 9/12

Государственный комитет

СССР но деяаи изобретений н открытий (53) УДК 621 864 (088.8) Дата опубликования описания 15.1181 (72) Автор изобретения

Г.Я.Леках (71) Заявитель

C е (54.) ЭСКАЛАТОР ны направляющие 4 с ребордами 5 основных бегунков б и направляющие 7 вспомогательных бегунков 8 ° Направляющие 4 и 7 являются концевым участкбм направляющих 9 и 10 рабочей ветви (по которой осуществляется транспортирование пассажиров), закреплен- ных непосредственно в металлоконструкции 1 с зазором а е, равным 1-2 мм, относительно-направляющих 4 и 7. Вегунки 6 и 8 связаны со ступенью 11, обеспечивая перемещение ее по направляющим 4 и 7. В металлоконструкции 1 установлена также входная пло15 щадка 12 с гребенкой 13, зубья 14 которой установлены во впадинах 15 настила 16 ступени 11 ° На ступени 11 установлены также направляющие ползуны 17 °

20 Работа осуществляется .следующим образом. .Под воздействием тяговых цепей 16 ступень 11 перемещается по направляющим 9 и 10 рабочей ветви (на ко25 торой -осуществляется транспортирование) и переходит на концевой участок рабочей ветви, т.е. на направляющие 4 и 7, где направляется относительно входной площадки 12 линей»

30 ками 19, взаимодействующими с ползуИзобретение относится к пассажирс кому непрерывному транспорту, в частности к эскалаторам и пассажирским конвейерам.

Известен эскалатор, содержащий металлоконструкцию с установленной на ней рамой, несущей направляющие для. бегунков ступеней н входные площадки Е13 .

Недостаток известного устройства заключается в том, что не обеспечивается надежность взаимодействия ступеней с входными площадками.

Целью изобретения является повышение надежности взаимодействия ступеней с входными площадками.

Цель достигается тем, что эскалатор снабжен установленными на металлоконструкции с возможностью поворота в вертикальной плоскости опорами, поддерживающими раму.

На фиг. 1 изображена рабочая ветвь эскалатора с входной площадкой, по перечный разрез; на фиг, 2 — то же, вид в плане.

Предложенный эскалатор содержит установленную в металлоконструкции

1 эскалатора на плавающих опорах 2 раму 3, на которой жестко закрепле/

Специализированное конструкторское бюро эскалаторосетроения е с

880938

Формула изобретения

2S нами 17 ступени 11, При этом за счет

"плавания" рамы 3 на опорах 2 под воздействием линеек 19 рама 3 с направляющими 4 и 7, а следовательно, и ступень .11 смещаются в требуемом направлении в поперечной плоскости, а зубья 14 гребенки 13 безударно входят во впадины 15 настила 16 ступени

11 (крайнее положение рамы при "плавании" показано на чертеже штрих-пунктиром) . 3a счет наличия плавающих опор 2 смещение ступени 11 с рамой

3 происходит легко при незначительном силовом воздействии линеек 19 на направляющие ползуны 17. При отсутствии возможности относительного

"плавания" площадки 12 и ступени 11

{например, при заклинивании плавающей входной площадки вследствие загрязнений) необходимое смещение ступени 11 в поперечном, направлении достигается за счет износа реборд 5 или (при наличии износа) за счет принудительного бокового смещения резиновых ободов бегунков ступеней по стальным направляющим, что (при коэффициенте скольжения резины по стали — 0,3 и весе ступени с двумя пассажирами

200 кг силовое воздействие линеек

19 на ползуны 17 составляет около

60 кг) приводит к быстрому износу всех этих узлов.

Данное решение позволяет увеличить срок службы узлов, а также сократить время на техническое обслуживание эскалатора.

Эскалатор, содержащий металлоконструкцию с установленной на ней рамой, несущей направляющие для бегунков ступеней и входные площадки, отличающийся тем, что, с целью повышения надежности взаимодействия ступеней с входными площадками, он снабжен установленными на металлоконструкции с возможностью поворота в вертикальной плоскости опорами, поддерживающими раму.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 210344, кл. В 66 В 9/12, 1968 (прототип) .
