Вяжущее

Вяжущее

Иллюстрации

Показать все

Реферат

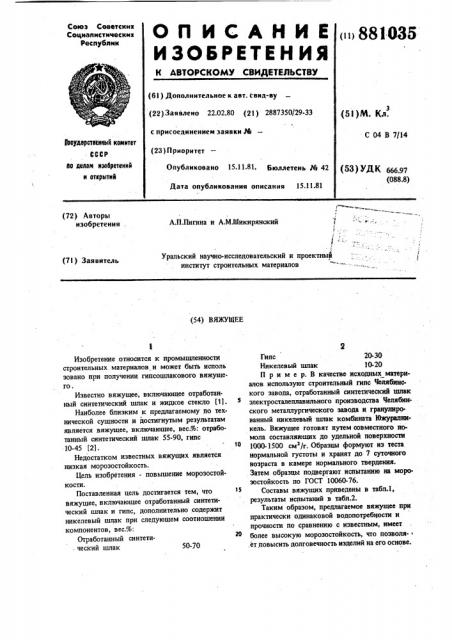

Союз Советсиик

Социал нстнчесим а

Респубннк

О П И С А Н И Е < >881035

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 22.02.80 (21) 2887350/29-33 с присоединением заявки № (23)Приоритет (5I)M. Кл.

С 04 В 7/14

3Ьеударетеенный кемнтет

СССР

ilo делам нзабретеннй н атермтнй

Опубликовано 15.11 81. бюллетень № 42

Дата опубликования описания 15.11.81 (53) УДК 666.97 (088,8) (72) Авторы изобретения

А.П.Пигина и А.М.Шикирянский

Уральский научно-исследовательский и проектный институт строительных материалов (7 l ) Заявитель (54) ВЯЖУ16ЕЕ

Изобретение относится к промышленности строительных материалов и может быль исполь зовано при получении гипсошлакового вяжущего.

Известно вяжущее; включающее отработанный синтетический шлак и жидкое стекло (11.

Наиболее близким к предлагаемому по технической сущности и достигнутым результатам является вяжущее, включающее, вес.%: отработаннын синтетический шлак 55-90, гипс

10-45 (2).

Недостатком известных вяжущих является низкая морозостойкость.

Цель изобретения - повышение морозостойкости.

Поставленная цель достигается тем, что вяжущее, включающее отработанный синтетический шлак и гипс, дополнительно содержит никелевый шлак при следующем соотношении компонентов, вес.%:

Отработанный синтети. ческий шлак 50-70

Гипс 2азо

Никелевый шлак 10-20

Пример. В качестве исходных материалов. используют строительный гипс Челябинского завода, отработанный синтетический шлак электросталеплавильного производства Челябинского металлургического завода н гранулированный никелевый шлак комбината 10журалникель. Вяжущее готовят путем совместного помола составляющих до удельной поверхности

1000-1500 см /г. Образцы формуют из теста нормальной густоты и хранят до 7 суточного возраста в камере нормального твердения.

Затем образцы подвергают испытанию на морозостойкость по ГОСТ 10060-76.

Составы вяжущих приведены в табл.1, результаты испытаний в табл.2.

Таким образом, предлагаемое вяжущее при практически одинаковой водопотребности и прочности по сравнению с известным, имеет более высокую морозостойкость, что поэволяег повысить долговечность иэделий на его основе.

881035

Таблица 1

Материал

Составы, вес.%

) г

1 3 известный

Синтетический шлак

70

70

25

30

Никелевый шлак

15

Таблица 2

Характеристики

E Составы, ¹

1 I

1 2 3 Известный

Нормальная густота

0,35

0,34 0,33

0,37

Прочность при сжатии в возрасте 7 сут, кгс/см - 450

480

495

520

Потеря, прочности при сжатии после 50 циклов морожений, %

2,1

4,9

3,2

12.3

20-30

10-20

Гипс

Никелевый шлак

Формула изобретения

Составитель Т.Сельченкова

Редактор В,Бобков Техред М.Гопника Корректор E.Ðîøêî

Заказ 9856/38 . Тираж 663 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", r.Óæãîðîä, ул.Проектная,4

Вяжущее, включающее отработанный синтетический шлак и гипс, о т л и ч а ю щ е ее я тем, что, с целью повышения морозостойкости, оно дополнительно содержит никелевый шлак при следующем соотношении компонентов, вес.%:

Отработанный синтетический шлак 50-70

Источники информации принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 581112, кл. С 04 В 7/14, 1976.

2. Авторское свидетельство СССР № 597656, кл. С 04 В 7/14, 1976.
