№ 88114 Класс 5а, 24 в
СССР
Ж / .1 .; „
: шкф .Ь

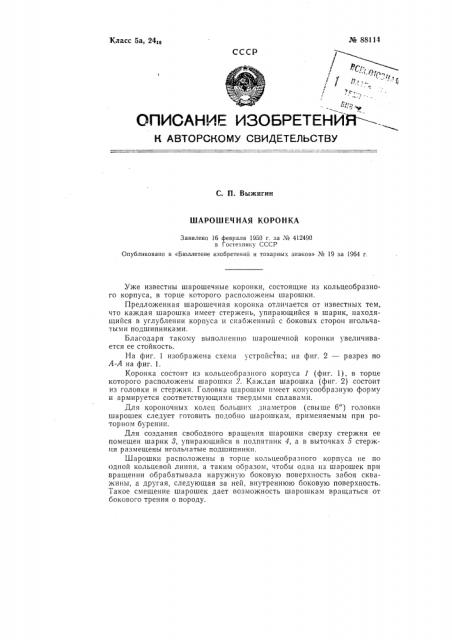

ОПИСАНИЕ ИЗОБРЕТЕНЙЯ -.
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
С. П. Выжигин
ШАРОШЕЧНАЯ КОРОНКА
Заявлено 16 февраля 1950 г. за М 412490 в Гостехнику СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» М 19 за 1964 г.
Уже известны шарошечные коронки, состоящие из кольцеобразного корпуса, в торце которого расположены шарошки, Предложенная шарошечная коронка отличается от известных тем, что каждая шарошка имеет стержень, упирающийся в шарик, находящийся в углублении корпуса и снабженный с боковых сторон игольчатыми подшипниками.
Благодаря такому выполнению шарошечной коронки увеличивается ее стойкость.
На фиг. 1 изображена схема устройства; на фиг. 2 — разрез по
А-А на фиг. 1.
Коронка состоит из кольцеобразного корпуса 1 (фиг. 1), в торце которого расположены шарошки 2. Каждая шарошка (фиг. 2) состоит из головки и стержня. Головка шарошки имеет конусообразную форму и армируется соответствующими твердыми сплавами.
Для короночных колец больших диаметров (свыше 6") головки шарошек следует готовить подобно шарошкам, применяемым при ро.торном бурении.
Для создания свободного вращения шарошки сверху стержня ее помещен шарик 8, упирающийся в подпятник 4, а в выточках 5 стержня размещены игольчатые подшипники.
Шарошки расположены в торце кольцеобразного корпуса не по одной кольцевой линии, а таким образом, чтобы одна из шарошек при вращении обрабатывала наружную боковую поверхность забоя скважины, а друтая, следующая за ней, внутреннюю боковую поверхность.
Такое смещение шарошек дает возможность шарошкам вращаться от бокового трения о породу. № 88114
Чтобы шарошки не выпадали из короночного кольца, предусмотрены конические штифты б, вставленные в отверстия 7 кольцеобразного корпуса.
Предмет изобретения
Шарошечная коронка, состоящая из кольцеобразного корпуса, в торце которого расположены шарошки, отл и ч а ю щ а я с я тем, что шарошка имеет стержень, упирающийся в находящийся в углублении корпуса шарик и имеющий с боковых сторон игольчатые подшипники.
А — А ззчг.2
