Водовыпуск из канала
Иллюстрации
Реферат

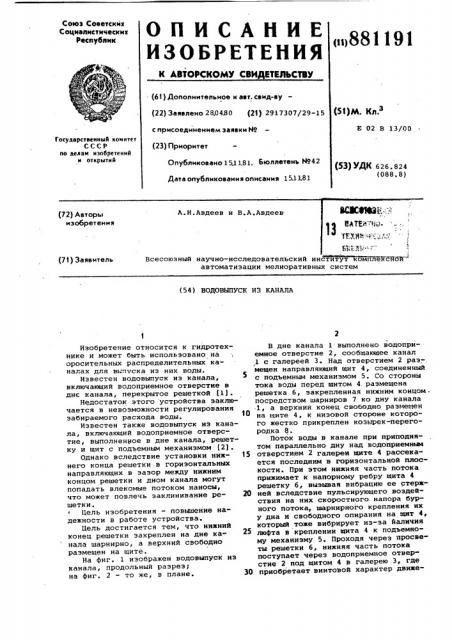

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ
Союз Советскнх
Социалистических
Республик (61) Дополнительное к авт. сеид-ву (22) Заявлено 280480 (23) 2917307/29-15 (51) М. КЛ. с присоединением заявим Но (23) Приоритет
Е 02 В 13/00
Государственный комитет
СССР ио делам изобретений и открытий
Опубликовано 15,1 1,81. Бюллетень М42
Дата опубликования описания 15.11.81 (53) УДК 626.824 (088. 8) (71) Заявитель (54) ВОДОВЫПУСК ИЗ КАНАЛА
В дне канала 1 выполнено водоприемиое отверстие 2, сообщающее канал
1 с галереей 3. Над отверстием 2 раз-. мещен направляющий щит 4, соединенный с подъемным механизмом 5. Со стороны тока воды перед щитом 4, размещена решетка 6, закрепленная нижним концом . посредством шарниров 7 ко дну канала
1, а верхний конец свободно размещен на щите 4, к низовой стороне которого жестко прикреплен козырек-перегородка 8.
Поток воды в канале при приподнятом параллельно дну над водоприемным отверстием 2 галереи щите 4 рассекается последним в горизонтальной плоскости. При этом нижняя часть потока прижимает к напорному ребру щита 4 решетку б, вызывая вибрацию ее стержней вследствие пульсирующего воздействия на них скоростного напора бурного потока, шарнирного крепления их у дна и свободного опирания на щит 4, который тоже вибрирует из-за йаличия люфта в креплении щита 4 к подъемному механизму 5. Проходя через просветы решетки б, нижняя часть потока поступает через водопрнемное отверстие 2 под щитом 4 в галерею 3, где приобретает винтовой характер движеИзобретение относится к гидротехнике и может быть использовано на оросительных распределительных каналах для выплеска из них воды.
Известен водовыпуск из канала, включающий водоприемное отверстие в дне канала, перекрытое решеткой (1).
Недостаток этого устройства заключается в невозможности регулирования забираемого расхода воды.
Известен также водовыпуск из канала, включающий водоприемное отверстие, выполненное в дне канала, решетку и щит с подъемным механизмом (2).
Однако вследствие установки ниж- t5 него конца решетки в горизонтальных направляющих в зазор между нижним концом решетки и дном канала могут попадать влекомые потоком наносы, что может повлечь эаклинивание ре- 20 шетки.
Цель изобретения — повышение надежности в работе устройства.
Цель достигается тем, что нижний конец решетки закреплен на дне канала шарнирно, а верхний свободно размещен на щите.
На фиг. 1 изображен водовыпуск из канала, продольный разрез; на фиг. 2 - то же, в плане. 30
Всесоюзный научно-исследовательский институт комплеЕЖЙЛГ автоматизации мелиоративных систем
881191
Составитель А.Конопов
Техред М.Исак Корректор О. Билак Редактор И.Митровка
Заказ 9887/46 Тираж 6 6 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
1i3035, Москва, X-35, Раушская наб., д. /
4/5
Филиал ППП Патент r. Ужгород, Ул. Проектная, 4
t ния и поступает через водоотводящую трубу в отводящий канал. Верхняя часть рассекаемого щитом 4 потока воды изолирована от гидравлических возмущений в галерее 3 и поэтому движется компактным потоком без фонтанирования, транспортируя плавник и донные наносы за счет скольжения по совместно вибрирующим стержням решетки 6 и щита 4. При необходимости изменения величины отбираемого в отводной канал расхода подъемным механизмом 5 перемещают закрепленный на нем щит 4 в положение, соответствующее требуемой величине расхода. При опускании щита 4 вслед за ним опускается верхн (ф конец решетки 6 под действием силы тяжести и вертикальной составляющей скоростного напора, действующего на стержни. При подъеме щита поднимается поД действием его напорного ребра верхний конец решетки 6.
С целью использования скоростного напора потока для увеличения пропускной способности водовыпуска к низовой стороне шита 4 жестко .крепится перпендикулярно направлению течения потока козырек-перегородка 8 создающий подпор в подщитовом пространстве, но без фонтанирующего гидравлического прыжка, так как эта нижняя часть потока прикрыта щитом 4, отражающим вертикальные возмущения потока ко дну галереи 3 °
Устранение фонтанирующего гидравлического прыжка, перегрузок и откат зов решетки и подъемника повышает объем водоподачи не менее, чем на
1-2Ъ и сокращает затраты на эксплуатацию в размере 3-6% за счет увеличения межремонтных периодов по сравнению с известным устройством при тех же. расходах на строительство.
Формула изобретения
Водовыпуск из канала, включающии водоприемное отверстие, выполненное
l5 в дне канала, решетку и щит с подъемным механизмом, о т л и ч а ю щ и й— с я. тем, что, с целью повышения надежности в. работе, нижний конец ре° шетки закреплен на дне канала шарнир20 но, а верхний свободно размещен на щите.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
М 105068, кл. Е 02 В 13/00, 1953.
2. Авторское свидетельство СССР, 9 351968, кл Е 02 В 13/00, 1971 (прототип).
