Опалубка для бетонирования плиты пролетного строения мостов
Патент 881262
Авторы
Опалубка для бетонирования плиты пролетного строения мостов
Иллюстрации
Реферат
Союз Соеетскик
Социалистические
Республик

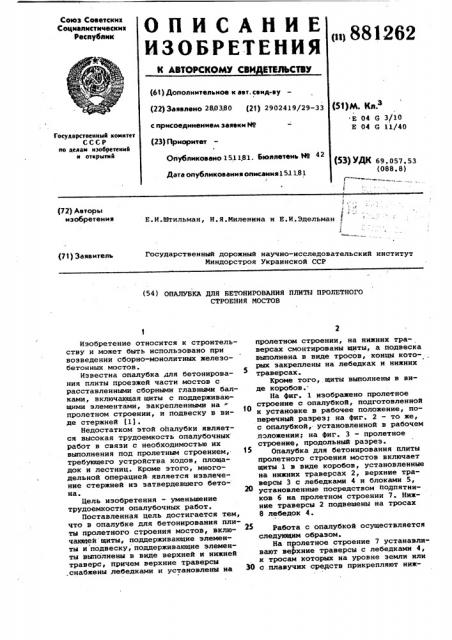

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ВТЕЛЬСТВУ р))881262 (61) Дополнительное к ввт. сеид-ву (22) Заявлено 280380 (21) 2902419/29-33 (51)М. Кл З Е 04 G 3/10
Е 04 G 11/40 с присоединением заявки Йо (23) Приоритет
Государственный комитет
СССР но аеааи изобретений н открытий
Опубликовано 15.11.81. бюллетень 89 42
Дата опубликования описаиия153. 1.81 (53) УДК 69.057.53 (088. 8) (72) Авторы изобретения
Е.И.Штильман, Н.Я.Миленнна и Е.И.Эдельман 1
Государственный дорожный научно-исследовательский институт
Миндорстроя Украинской CCP (71) Заявитель (54) ОПАЛУБКА ДЛЯ БЕТОНИРОВАНИЯ ПЛИТИ ПРОЛЕТНОГО
СТРОЕНИЯ МОСТОВ
Изобретение относится к строительству и может быть использовано при возведении сборно-монолитных железобетонных мостов.
Известна опалубка для бетонирования плиты проезжей части мостов с расставленными сборными главными балками, включающая щиты с поддерживающими элементами, закрепленными на пролетном строении, и подвеску в виде стержней (1).
Недостатком этой опалубки является высокая трудоемкость опалубочных работ в связи с необходимостью их выполнения под пролетным строением, требующего устройства ходов, площадок и лестниц. Кроме этого, многодельной операцией является извлечение стержней из затвердевшего бетона.
Цель изобретения — уменьшение трудоемкости опалубочных работ.
Поставленная цель достигается тем, что в опалубке для бетонирования плиты пролетного строения мостов, включающей щиты, поддерживающие элементы и подвеску, поддерживающие элементы выполнены в виде верхней и нижней траверс, причем верхние траверсы .снабжены лебедками и установлены на пролетном строении, на нижних траверсах смонтированы щиты, а подвеска выполнена в виде тросов, концы которых закреплены на лебедках и нижних траверсах.
Кроме того, щиты выполнены в виде коробов.
На фкг. 1 изображено пролегное строение с опалубкой, подготовленной к установке в рабочее положение, поперечный разрез; на фиг. 2 — то же, с опалубкой,- установленной в рабочем .положении; на фиг. 3 — пролетное строение, продольный разрез.
Опалубка для бетонирования плиты пролетного строения мостов включает щиты 1 в виде коробов, установленные на нижних траверсах 2, верхние траверсы 3 с лебедкамк 4 и блоками 5, установленные посредством подпятников 6 на пролетном строении 7. Нижние траверсы 2 подвешены на тросах
8 лебедок 4.
Работа с опалубкой осуществляется следующим образом.
На пролетное строение 7 устанавливают верхние траверсы с лебедками 4, к тросам которых на уровне земли или
30 с.плавучих средств прикрепляют ниж881262
Формула изобретения
BHHHIIH Заказ 9896/49 Тираж 765. Подписное
Филиал ППП "Патеру".г.ужгород,ул.Проектная,4 ние траверсы 2 со щитами 1. Затем нижние траверсы со щитами поднимают лебедками в рабочее положение и бетонируют плиту 9 пролетного строения.
После твердения бетона плиты ее распалубливают, для чего траверсы 2 совместно со щитами 1 опускают вниз и затем перемещают на очередную рабочую позицию.
1. Опалубка для бетонирования плиты пролетного строения мостов, включающая щиты, поддерживающие элементы и подвеску, отличающаяся тем, что, с целью уменьшения трудоемкости опалубочных работ, поддерживающие элементы выполнены в виде верхней и нижней траверс, причем верхние траверсы снабжены лебедками и установлены на пролетном строении, на нижних траверсах смонтированы щиты, а подвеска выполнена в виде тросов, концы которых закреплены на лебедках и нижних траверсах.
2. Опалубка по п. 1, о т л и ч а® ю щ а я с я тем, что щиты выполнены в виде коробов.
Источники информации, принятые во внимание при экспертизе
1. Патент США 9 3755983, 15 кл. E 04 G 3/10, 1975 .
