Реферат



Саюэ Советскик

Сощиапистическиэ республик

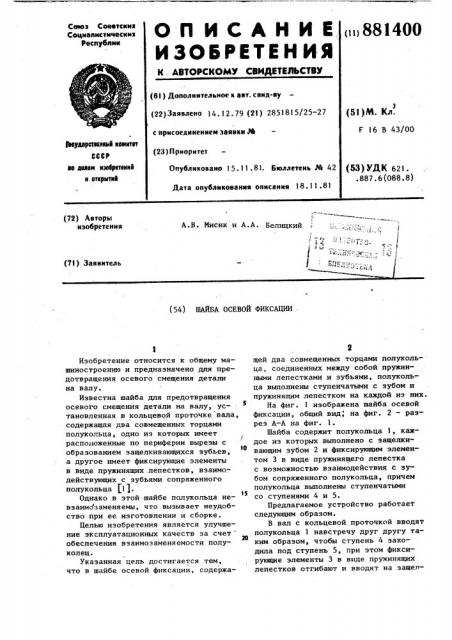

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К . АВТОРСКОМУ СВИДЕТЕЛЬСТВУ () 881400 (61) Дополнительное к авт. свид-ву (5 3 ) N. Кл. (22)Заявлено 14.12.79 {21) 2851815!25-27

F 16 В 43/ОО с присоединением заявки М (23)Приоритет

3Ьеударотвнный комнтет

СССР ае делам изобретений н открытий

Опубликовано 15.11.81. Бюллетень М 42

Дата опубликования описания 18.11.81 (53) УДК 621 ° .887.6(088.8) А.В. Иисик и А.А. Белицкий

f !

1 ъ

Г т р 1:-, Qrl Ä (72) Авторы изобретения (7!) Заявитель (54) ШАЙБА ОСЕВОЙ ФИКСАЦИИ .

Изобретение относится к общему машиностроению и предназначено для предотвращения осевого смещения детали на валу.

Известна шайба для предотвращения осевого смещения детали на валу, установленная в кольцевой проточке вала, содержащая два совмещенных торцами полукольца, одно из которых имеет

I расположенные по периферии вырезы с образованием защелкивающихся зубьев, а другое имеет фиксирующие элементы в виде пружинящих лепестков, взаимодействующих с зубьями сопряженного полукольца fl).

Однако в этой шайбе полукольца невзаимозаменяемы, что вызывает неудобство при ее изготовлении и сборке.

Целью изобретения является улучшение эксплуатационных качеств за счет

20 обеспечения взаимозаменяемости полуколец.

Указанная цель достигается тем, что в шайбе осевой фиксации, содержащей два совмещенных торцами полукольца, соединенных между собой пружинными лепестками и зубьями, полукольца выполнены ступенчатыми с зубом и пружинящим лепестком на каждой из них.

На фиг. 1 изображена шайба осевой фиксации, общий вид, на фиг. 2 — разрез А-А на фиг. 1.

Шайба содержит полукольца 1, каждое из которых выполнено с защелкивающим зубом 2 и фиксирующим элементом 3 в виде пружинящего лепестка с возможностью взаимодействия с зубом сопряженного полукольца, причем полукольца выполнены ступенчатыми со ступенями 4 и 5.

Предлагаемое устройство работает следующим образом.

В вал с кольцевой проточкой вводят полукольца 1 навстречу друг другу таким образом, чтобы ступень 4 заходила под ступень 5, при этом фиксирующие элементы 3 в виде пружинящих лепестков отгибают и вводят на защелШайба осевой фиксации, содержащая два совмещенных торцами полукольца, I

Составитель В. Голов

Редактор О. Персиянцева Техред А.Бабинец Корректор Н; Степ

Заказ 9913/56

Тираж 863 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород,.ул. Проектная, 4

3 881400 Д кивающиеся зубья 2, при этом происхо-. соединенные между собой пружинными дит стопорение полуколец между собой. лепестками и зубьями, о т л и ч а юПредложенная конструкция позволя- щ а я с я тем, что, с целью улучет улучшить условия экСплуатации шай- шения эксплуатационных качеств за бы за счет взаимозаменяемости полу > счет обеспечения взаимозаменяемости, колец, а выполнение полуколец сту- полукольца выполнены ступенчатыми с пенчатыми обеспечивает удобство как зубом и пружинящим лепестком на кажпри изготовлении шайбы, так и при ее дом из них. сборке. Источники информации, Формула изобретения принятые во внимание при экспертизе

l. Авторское свидетельство СССР

Ф 676773, кл. F 16 В 43/00, 1977 (прототип) .
