Реферат



Союз Советских

Социалистических

Республик

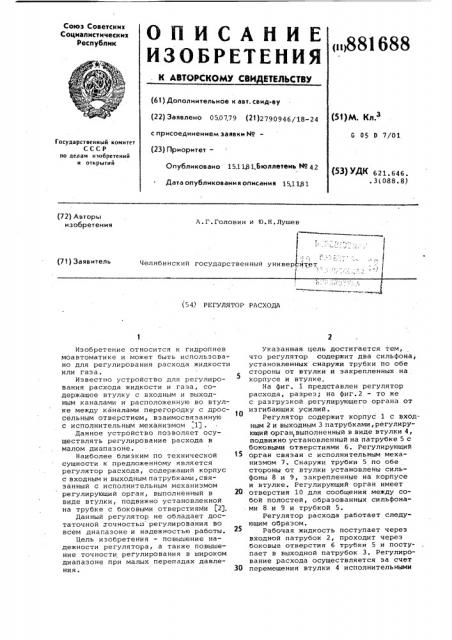

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

881688.kj

Ч .

2 "О

c.< г (61) Дополнительное к авт. сеид-ву (22) Заявлено 050779 (21)2790946/18-24 с присоединением заявим N9— (23) Приоритет—

Опубликовано 151131.бюллетень ¹ 42

Дата опубликования описания 151181 (51)М. Кл.

G 05 0 7/01

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621.646.. 3 (088. 8) (72) Авторы изобретения

h.Ã.Ãoëoâèí и Ю.Н.Лушев

Челябинский государственный университет

4 (71) Заявитель (54) РЕГУЛЯТОР РАСХОДА

Изобретение относится к гидропнев моавтоматике и может быть использовано для регулирования расхода жидкости или газа.

Известно устройство для регулирования расхода жидкости и газа, содержащее втулку с входным и выходным каналами и расположенную во втулке между каналами перегородку с дроссельным отверстием, взаимосвязанную с исполнительным механизмом .1j .

Данное устройство позволяет осуществлять регулирование расхода в малом диапазоне.

Наиболее близким по технической сущности к предложенному является регулятор расхода, содержащий корпус с входным и выходным патрубками, связанный с исполнительным механизмом регулирующий орган, выполненный в 20 виде втулки, подвижно установленной на трубке с боковыми отверстиями (2), Данный регулятор не обладает достаточной зочностью регулирования во всем диапазоне и надежностью работы.

Цель изобретения — повышение надежности регулятора, а также повышение точности регулирования в широком диапазоне при малых перепадах давления. 30 указанная цель достигается тем, что регулятор содержит два сильфона; установленных снаружи трубки по обе стороны от втулки и закрепленных на корпусе и втулке, На фиг. 1 представлен регулятор расхода, разрез; на фиг.2 — то же с разгрузкой регулирующего органа от изгибающих усилий.

Регулятор содержит корпус 1 с входным 2 и выходным 3 патрубками,регулирующий орган, выполненный в виде втулки 4, подвижно установленный на патрубке 5 с боковыми отверстиями 6. Регулирующий орган связан с исполнительным механизмом 7. Снаружи трубки 5 по обе стороны от втулки установлены сильфоны 8 и 9, закрепленные на корпусе и втулке. Регулирующий орган имеет отверстия 10 для сообщения между собой полостей, образованных сильфонами 8 и 9 и трубкой 5.

Регулятор расхода работает следующим образом.

Рабочая жидкость поступает через входной патрубок 2, проходит через боковые отверстия 6 трубки 5 и поступает в выходной патрубок 3. Регулирование расхода осуществляется за счет перемещения втулки 4 исполнительными

881688

Фиа. 7

Щ./2. 2

Составитель A.Ãðîçäîâ

Редактор Л.Плисак. Техред A.Càâêà Корректор В.Бутяга

Заказ 9969/71 Тираж 943 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035,. Москва,Ж-35, Раушская наб.,д.4/5

Филиал ППП "Патент", r. Ужгород,.ул.Проектная,4 механизмами 7 вследствие уменьшения проходного сечения отверстий 6.

Регулятор позволяет реализовать любую зависимость между расходом и перепадом давления, а также производить работу с высокотоксичными веществами, используемыми в качестве рабочего тела, вследствие высокой начежности и герметичности регулятора.

Усилие от исполнительного механизма в данном регуляторе не зависит от давления рабочего тела, что приводит к повышению точности регулирования.

Формула изобретения

Регулятор расхода, содержащий корпус с входным и выходным патрубками, связанный с исполнительным механизмом регулирующий орган, выполненный в виде втулки, подвижно установленной на трубке с боковыми отверстиями, о т л и ч а ю щ и и c я тем, что, с целью повышения надежности регулятора, он содержит два сильфона, установленных снаружи трубки по обе стороны от втулки и закрепленных на корпусе и втулке.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 591832, кл. G 05 D 7/01, 1976.

2. Авторское свидетельство СССР

15 9 530117, кл. С 05 D 7/06, 1974 (прототип) .
