Реферат

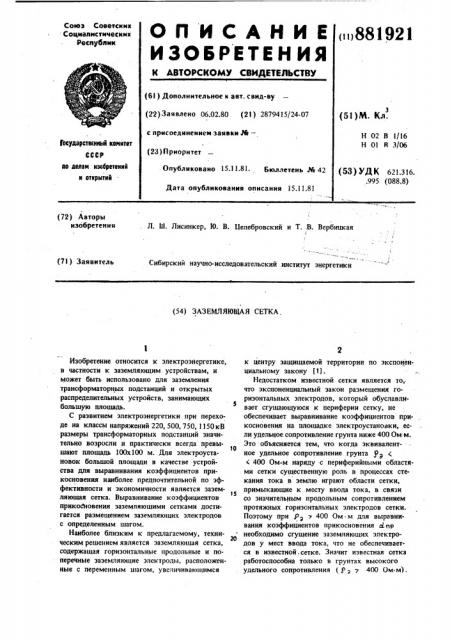

ОП ИСАНИЕ

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскмк

Соцмапмстмчесимк

Республик (») 881921 (6! ) Дополнительное к авт. свид-ву (22) Заявлено 06.02,80 (21) 2879415/24-07 с присоединением заявки М— (28) П риоритет (51)NL. Кл.

H 02 В I/16

H 01 R 3/06

Гооударстееиый комитет

СССР оо делам изебретеиий и открытий . (53) УД К 621.316. .995 (088.8) Опубликовано 15.11.81 Бюллетень Р1и 42

Дата опубликования описания 15.11.81 (72) Авторы изобретения

Л. Ш. Лисинкер, Ю. В. Целебровский и Т..В. Вербицкая

Сибирский научно-исследовательский институт энергетики (71) Заявитель (54) ЗАЗЕМЛЯЮЩАЯ СЕТКА.

Изобретение относится к электроэнергетике, в частности к заземляющим устройствам, и может быть использовано для заземления трансформаторных подстанций и открытых распределительных устройств, занимающих большую площадь.

С развитием электроэнергетики при переходе на классы напряжений 220,500,750, 1150кВ размеры трансформаторных подстанций значительно возросли и практически всегда превышают площадь 100х100 м. Для электроустановок большой площади в качестве устройства для выравнивания коэффициентов прикосновения наиболее предпочтительной по эффективности и экономичности является заземляющая сетка. Выравнивание коэффициентов прикосновения заземляющими сетками достигается размещением заземляющих электродов с определенным шагом.

Наиболее близким к предлагаемому, техническим решением является заземляющая сетка, содержащая горизонтальные продольные и поперечные заземляющие электроды, расположенные с переменным шагом, увсличнванпцимся к центру защищаемой территории по экспоненцнальному закону (1).

Недостатком известной сетки является то,: что экспоненциальный закон размещения горизонтальных электродов, который обуслгвлиS вает сгущающуюся к периферии сетку, не обеспечивает выравнивание коэффициентов прикосновения на площадке электроустановки, если удельное сопротивление грунта ниже 400 Ом м. то

Это объясняется тем, что когда эквивалентное удельное сопротивление грунта 9> ( (400 Ом м наряду с периферийными областями сетки существенную роль в процессах стекания тока в землю играют области сетки, 35 примыкающие к месту ввода тока, в связи со значительным продольным сопротивлением протяжных горизонтальных электродов сетки.

Поэтому при Яа 400 Ом.м для выравнивания коэффициентов прикосновения aLnp необходимо сгущение заземляющих электродов у мест ввода тока, что не обеспечивается в известной. сетке. Значит известная сетка работоспособна только в грунтах высокого удельного сопротивления (Я э 400 Ом м).

35

Цель изобретения — выравнивание условий электробезопасности на защищаемой территории с удельным сопротивлением грунта 10—

400 Ом м.

Цель достигается тем, что заземляющая сетка, содержащая горизонтальные продольные и поперечные заземляющие электроды, расположенные с переменным шагом, выполнена с шагом между поперечными заземляющими электродами, наименьшим в месте ввода тока и на максимальном удалении от него, определяемым по формуле

= о " дахр®

А где Мо — расстояние между поперечными горизонтальными заземляющими электродами у места ввода тока, м; — расстояние от места ввода тока, м;

А = 0,11Е, ГЗ

5 — площадь, занимаемая сеткой; .

6 = - 1,34 — 0,048 1 + 0,01l 811 И вЂ” 0,0055гОп з — показатель экспоненциальной функции; у — эквивалентное удельное сопротивление грунта.

Математическое описание изменения шага сетки проведено с помощью регрессионного анализа расчетных и экспериментальных результатов определений коэффициента прикосновения на заземляющих устройствах большой площади, заложенных в грунтах с удельным сопротивлением 10 — 400 Ом-м.

На чертеже представлена заземляющая сетка.

Сетка содержит продольные горизонтальные заземляющие электроды 1 и поперечные электроды 2, расположенные на одинаковой;глубине в грунте и соединенные между собой электрически в местах пересечения, Э вЂ” место ввода тока в сетку.

Устройство работает следующим образом.

При коротких замыканиях в системе ток вводится в сетку в точке 3 и стекает в землю с поперечных 2 и продольных 1 горизонтальнь1х заземляющих электродов неравномерно. Величина шага сетки И1. функционально связана со значениями g»g, 1. за

1921 4 счет чего задается сгущение сетки в областях максимально нагруженных стекающим в землю током. При этом плотности токов, стекающих с единицы длины электрода, сохраняются постоянными, что обеспечивает выравнивание коэффициентов прикосновения на защищаемой территории.

Предлагаемая заземляющая сетка выравнивает значения коэффициентов прикосновения на

1О защищаемой территории с удельным сопротивлением грунта до 400 Ом м.

Формула изобретения

Заземляющая сетка, содержащая горизонталь- ные продольные и поперечные заземляющие электроды, расположенные с переменным шагом,отличающаяся тем,что,с целью выравнивания условий электробезопасности на защищаемой территории с удельным сопротивлением грунта 10-400 Ом м сетка выполнена с шагом между поперечными заземляющими электродами, наименьшим в месте ввода тока и на максимальном удалении от него, определяемым по формуле

r "О " Е"Р(И1

A зо где И 0 — расстояние между поперечными горизонтальными заземляющими электродами у места ввода тока, м; — расстояние от места ввода тока, м;

А = 0,110njS;

9 — площадь, занимаемая сеткой;

8 =-1,34 — 0,0481. + 0,01r tnt — 0,0055гЬ вЂ” показатель экспоненциальной функции; — эквивалентное удельное сопротивЭ ление грунта

: Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР Р 412648, 45 кл. Н 02 В 1/16, 1970 (прототип).

88!92l

Составитель Л. Январева

Техред С.Мигунова Корректор В. Синидкая

Редактор Л. Тюрина

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Заказ 9991/82 Тираж 678 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий, l l3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
