Литьевая форма для полимерных изделий с отрывом литников

Литьевая форма для полимерных изделий с отрывом литников

Иллюстрации

Показать все

Реферат

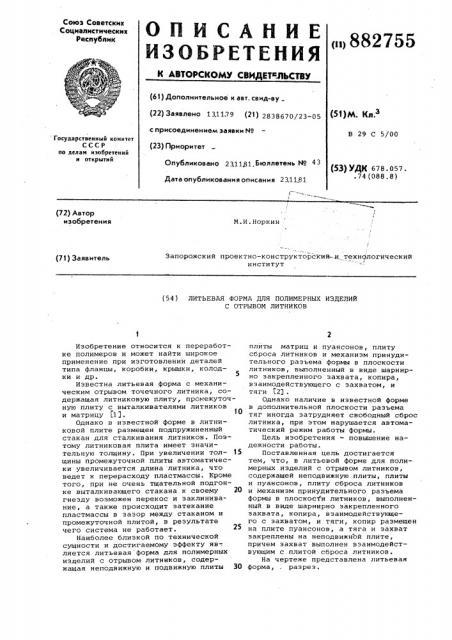

Союз Советских

Социалистических

Республик (n>882755

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к ввт, сеид-ву (22) Заявлено 131179 (21) 2838670д3-05 с присоединением заявки ¹ (23) Приоритет

Опубликовано 23,1181 Бюллетень № 43

Дата опубликования описания 2311,81 (51)М. Кл.

В 29 С 5/00 Государственный комитет

СССР по делам изобретений и открытий (53) УДК 678 ° 057.74 (088.8) (72) Автор изобретения

M.È.Íoðêèí

Запорожский проектно-конструкторский- и.технологический институт (71) Заявитель (54) ЛИТЬЕВАЯ ФОРМА ДЛЯ ПОЛИМЕРНЫХ ИЗДЕЛИЙ

С ОТРЫВОМ ЛИТНИКОВ

Изобретение относится к переработке полимеров и может найти широкое применение при изготовлении деталей типа фланцы, коробки, крышки, колод5 ки и др.

Известна литьевая форма с механическим отрывом точечного литника, содержащая литниковую плиту, промежуточную плиту с выталкивателями литииков и матрицу (1).

Однако в известной форме в литниковой плите размещен подпружиненный стакан для сталкивания литников. Поэтому литниковая плита имеет значительную толщину. При увеличении тол- 15 щины промежуточной плиты автоматически увеличивается длина литника, что ведет к перерасходу пластмассы. Кроме того, при не очень тщательной подгонке выталкивающего стакана к своему 20 гнезду возможен перекос и заклинивание, а также происходит затекание пластмассы в зазор между стаканом и промежуточной плитой, в результате чего система не работает. 25

Наиболее близкой по технической сущности и достигаемому эффекту яв-. ляется литьевая форма для полимерных изделий с отрывом литников, содержащая неподвижную и подвижную плиты 30 плиты матриц и пуансонов, плиту сброса литников и механизм принудительного разъема формы в плоскости литников, выполненный в виде шарнирно закрепленного захвата, копира, взаимодействующего с захватом, и тяги 2 .

Однако наличие в известной форме в дополнительной плоскости разъема тяг иногда затрудняет свободный сброс литника, при этом нарушается автоматический режим работы формы.

Цель изобретения - повышение надежности работы.

Поставленная цель достигается тем, что, в литьевой форме для полимерных изделий с отрывом литников, содержащей неподвижную плиты, плиты и пуансонов, плиту сброса литников и механизм принудительного разъема формы в плоскости литников, выполненный в виде шарнирно закрепленного захвата, копира, взаимодействующего с захватом, и тяги, копир размещен на плите пуансонов, а тяга и захват закреплены на неподвижной плите, причем захват выполнен взаимодействующим с плитой сброса литников.

На чертеже представлена литьевая форма, . разрез.

882755

Формула изобретения д 7 6 11

t0 3

Литьевая форма содержит неподнижную плиту 1, в которой размещены подпружиненная литниковая втулка 2 и задержки 3 литников, плиту съема 4 литников, закрепленные н плите 1 тяги 5.

На плите 1 шарнирно закреплен ры чаг б, взаимодейстнующий одним концом с плитой съема 4, а другим концом — с копиром 7, установленным на плите 8 пуансонов, расположенной на

1 подвижной плите 9. В плите 10 матриц размещен упругий элемент 11.

Литьевая форма работает следующим образом.

После впрыска необходимой дозы пластмассы в форму и определенной выдержки сопло термопластавтомата отходит от литниковой втулки 2 и она под действием пружины возвращается в исходное положение. Тем самым центральный литник освобождается от литниковой втулки 2. Затем происходит разъем формы по линии A-A, при этом упругий элемент 11 разжимается и точечные литники отрываются от изделия. После определенного хода под.— вижной плиты 9 рычаг 6 одним своим концом взаимодействует с копиром 7, а другим концом воздействует на плиту съема 4, н результате чего происходит удаление из формы литникон.

При дальнейшем движении подвижной полуформы происходит отделение мат рицы от изделия и удаление изделия из формы. При смыкании формы все де тали занимают исходное положение.

Цикл повторяется

Данное техническое решение повышает надежность работы формы на 1520% и уменьшает эксплуатационные расходы. Экономический эффект по одному наименованию изделия массового про,изводства в год 1,5 тыс.руб.

Литьевая форма для полимерных изделий с отрывом литников, содержащая неподнижную и подвижную плиты, плиты матриц и пуансонов, плиту сброса литни15 ков и механизм принудительного разьема формы в плоскости литников, выполненный н виде шарнирно закрепденного захвата, копира, взаимодействующего с захватом, и тяги, о т л и—

Щ ч а ю щ а я с З тем, что, с целью повышения надежности работы, копир размещен на плите пуансонов,, а тяга и захват закреплены на неподвижной плите, причем захват выполнен взаимодействующим с плитой сброса литников.

Источники информации, принятые во внимание при экспертизе

1. Авторское снидетельство СССР

Р ?86199, кл. B 29 С 5/00, 1969.

2. Иванов В.К. Конструирование автоматических литьеных форм для деталей из термопластов. Ленинградский

Дом научно-технической пропаганды, Л., с.14, рис.7 (прототип).
