Швартовно-отбойное устройство
Иллюстрации
Реферат

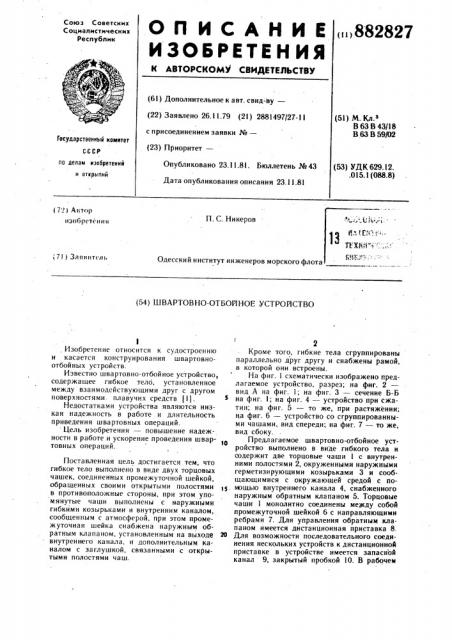

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик ()882827
-9 (6I ) Дополнительное к авт. свид-ву— (22) Заявлено 26.11.79 (21) 2881497/27-11 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.
В 63 В 43/18
В 63 В 59/02
Государственный комитет по делам изобретений и атхрытий
Опубликовано 23.11.81. Бюллетень № 43
Дата опубликования описания 23.! 1.81 (53) УДК 629.12. .015.1 (088.8) (72) Автор изобретения
П. С. Никеров
1т;.. 7! ) Залввтслв
Одесский институт инженеров морского флота (54) ШВАРТОВНО-ОТБОЛНОЕ УСТРОЛСТВО
Изобретение относится к судостроению и касается конструирования швартовноотбойных устройств.
Известно швартовно-отбойное устройство, содержащее гибкое тело, установленное между взаимодействующими друг с другом поверхностями плавучих средств 11).
Недостатками устройства являются низкая надежность в работе и длительность приведения швартовных операций. Цель изобретения — повышение надежности в работе и ускорение проведения швартовных операций.
Поставленная цель достигается тем, что гибкое тело выполнено в виде двух торцовых чашек, соединенных промежуточной шейкой, обращенных своими открытыми полостями в противоположные стороны, при этом упомянутые чаши выполнены с наружными гибкими козырьками и внутренним каналом, сообщенным с атмосферой, при этом промежуточная шейка снабжена наружным обратным клапаном, установленным на выходе 2О внутреннего канала, и дополнительным каналом с заглушкой, связанными с открытыми полостями чаш.
Кроме того, гибкие тела сгруппированы параллельно друг другу и снабжены рамой, в которой они встроены.
На фиг. 1 схематически изображено предлагаемое устройство, разрез; на фиг. 2— вид А на фиг. 1; на фиг. 3 — сечение Б-Б на фиг. I; на фиг. 4 — устройство при сжатии; на фиг. 5 — то же, при растяжении; ца фиг. 6 — устройство со сгруппированными чашами, вид спереди; на фиг. 7 — то же, вид сбоку.
Предлагаемое швартовно-отбойное устройство выполнено в виде гибкого тела и содержит две торцовые чаши 1 с внутренними полостями 2, окруженными наружными герметизирующими козырьками 3 и сообщающимися с окружающей средой с помощью внутреннего канала 4, снабженного наружным обратным клапаном 5. Торцовые чаши 1 монолитно соединены между собой промежуточной шейкой 6 с направляющими ребрами 7. Для управления обратным клапаном имеется дистанционная приставка 8.
Для возможности последовательного соединения нескольких устройств к дистанционной приставке в устройстве имеется запасной канал 9, закрытый пробкой 10. В рабочем
882827 з состоянии устройство зажато бортами ошвартованных судов (не показано). В пакете устройста объединены с помощью металлической рамы Il из стального проката, удерживаемой с помоцгью штока 12, проушины 13 и цепной (тросовой) подвески 14.
Швартовно-отбойное устройство работает следующим образом.
При ударе (навале) швартующихся судов об устройство из полостей 2 торцовых чаш Iвытесняется воздух,,чаши и промежуточная шейка сжимается, поглощая энергию удара (навала) судов и выполняя, таким образом, роль судового кранцевого устройства. При последующем отвальном движении судов чаши 1 устройства скрепляются с бортами судна благодаря вакууму, созданному в полостях 2 и сохраняемому вследствие плотного вакуумного «прилипания» эластичных герметизнрующих козырьков 3. Чаши и шейка устройства растягиваются, поглощая энергию отвального движения, и удерживают суда друг у друга, превращаясь из кранца в швартов. Для разъединения отшвартовывающихся судов друг от друга открывается обратный клапан 5, и воздух поступает в полости 2 и снимает в них вакуум. Для усиления вакуумного сцепления устройства с бортами судов и создания возможности скольжения по бортам, последний можно увлажнять в местах контакта в процессе швартовки водой или соответствующими смазо
Предлагаемое швартовно-отбойное устройство обеспечивает повышение надежности и ускорение швартовной операции. Закрепление швартующихся судов, оборудованных предлагаемыми устройствами, будет происходить в десятки раз быстрее обычного, 4 как и его открепление. Технико-экономическая эффективность изобретения, выражающаяся в этом случае в экономии времени швартовных операций, будет проявляться особенно ощутимо при кратковременных
5 стоянках судов друг у друга, частых их подходах (швартовках) и отходах (отшвартовках) .
Формула изобретения
I. Швартовно-отбойное устройство, со- держащее гибкое тело, установленное между взаимодействующими apyr с другом поверхностями плавучих средств, от гинающееся тем, что, с целью повышения надежности в работе и ускорения проведения швартовных операций, гибкое тело выполнено в виде двух .торцовых чашек, соединенных промежуточной шейкой, обращенных своими открытыми полостями в противоположные стороны, при этом упомянутые чаши выполнены с наружными гибкими козырьками и внутренним каналом, сообщенным с атмосферой, и ри этом промежуточная шейка снабжена наружным обратным клапаном, установленным на выходе внутреннего канала, и дополнительным каналом с заглушкой, связанными с открытыми полостями чаш.
2. Устройство по п. I, отличающееся тем, что гибкие тела сгруппированы napaëлельно друг другу и снабжены рамой, в
ЗО которой они встроены.
Источники информации, принятые во внимание при экспертизе
1. Ляхницкий В. Е. Морские порты. М., «Морской транспорт», 1948, с. 34 40 (прототип).
