Устройство для предотвращения сводообразования материала в бункере
Иллюстрации
Показать всеРеферат

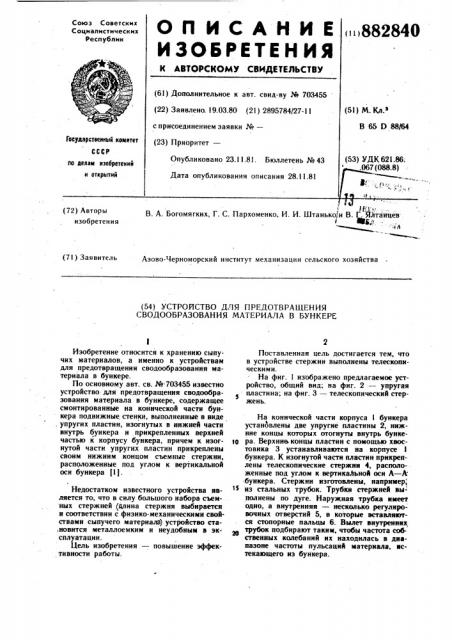

ОП ИСАНИЕ
ИЗОБРЕТЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (6l) Дополнительное к авт. свнд-ву ¹ 703455 (22) Заявлено. 19.03.80 (21) 2895784/27-11 (51) М. Кл.s
В 65 0 88/64 с присоединением заявки №вЂ”
Гвеударственнмй кемнтет (23) Приоритет— сссР (53) УДК 621.86; .067 (088.8) Опубликовано 23.11 81. Бюллетень № 43 по делам нзобретеннй и открытий
Дата опубликования описания 28.11.81
2 ; и !
Е :х;.:.: "
В. А. Богомягкнх, Г. С. Пархоменко, И. И. Штанько, н В. Г. Ялтаттцев
Юю:,. iл (72) Авторы изобретения (7!) Заявитель Азово-Черноморский институт механизации сельского хозяйства (54) УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ
СВОДООБРАЗОВАНИЯ МАТЕРИАЛА В БУНКЕРЕ!
Изобретение относится к хранению сыпучнх материалов, а именно к устройствам для предотвращения сводообразовання матернала в бункере.
По основному авт. св. ¹ 703455 известно устройство для предотвращения сводообразовання материала в бункере, содержащее смонтированные на коннческой части бункера подвижные стенки, выполненные в виде, упругих пластин, изогнутых в нижней части внутрь бункера н прикрепленных верхней частью к корпусу бункера, причем к нзогнутой части упругих пластин прикреплены своим ннжннм концом съемные стержни, расположенные под углом к вертикальной осн бункера 11).
Недостатком известного устройства является то, что в силу большого набора съемных стержней (длнна стержня выбирается н соответствии с физико-механическими свойствамн сыпучего материала) устройство ста,новятся металлоемкнм н неудобным в зксплуатацнн.
Цель изобретения — повышенне эффектнвностн работы.
Поставленная цель достигается тем, что в устройстве стержни выполнены телескопнческнмн.
На фнг. 1 изображено предлагаемое устройство, общий внд; на фнг. 2 — упругая пластина; на фнг. 3 — телескопнческнй стержень.
На конической части корпуса l бункера установлены две упругие пластины 2, ннжнне концы которых отогнуты внутрь бункетп ра. Верхннв концы пластин с помощью хвостовнка 3 устанавливаются на корпусе 1 бункера. К изогнутой частн пластин прнкреплены телескопнческне стержни 4, расположенные под углом к вертикаЛьной осн А — А
-бункера. Стержнн изготовлены, напрнмер, т нз стальных трубок. Трубкн стержней вы- полнены по дуге. Наружная трубка нмеет одно, а внутренняя — несколько регулнровочных отверстнй 5, в которые вставляются стопорные пальцы 6. Вылет внутренннх трубок подбнрают таким, чтобы частота собственных колебаний нх находилась в диапазоне частоты пульсаций матернала, истекающего нз бункера.
8®846 ней на упругих пластинах нормальный эк снлуатационный режим бункера при выгрузке из него болыйинства видов сыпучих материалов, увеличивает производительность бункера и срок его эксплуатации. Экономический эффект от внедрения 1000 устройств составляет в среднем 1,3 млн руб. в год.
Формула изобретения
3 . Устройство работает следующим образом.
Воспринимая на себя давление образующегося свода материала пластины 2 прижимаются к внутренней поверхности корпуса бункера l. При этом свод, теряя свою устойчивость, разрушается,. а пластины 2 с телескопическими стержнями 4 приходят в коле- бательное движение, препятствуя тем самым образованию новых сводов..Телескопические стержни 4 увеличивают зону разрыхления материала в бункере. Колебательное движение пластин с телескопическими стержнями поддерживается за счет пульсаций потока материала.
Эффективность устройства для предотвращения сводообразования материала в бункере заключается в том, что его конструкция проста,в изготовлении, обеспечивает за счет постановки телескопических стерж о
Устройство для предотвращения сводообразования материала в бункере о авт. св. ¹ 703455, отличающееся тем, что, с целью повышения эффективности, стержни выполнены телескопическими.
Источники информации, >s принятые во внимание при экспертизе
1. Авторское свидетельство СССР
N 703455, кл; В 65 G 65/70, 1978 (прототип).
