Способ получения феррожидкости

Способ получения феррожидкости

Иллюстрации

Показать все

Реферат

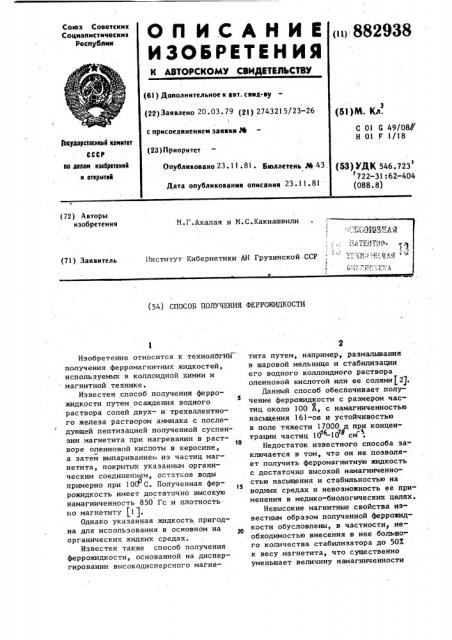

(ii) 882938

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗЬ6РЕТЕН ИЯ

К АЗТОеа СКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву (22) Заявлено 20. 03. 79 (21) 2743215/23-26 с присоединением заявки М (23) Приоритет (53)М. Кл.

С 01 G 49/08//

Н 01 F 1/18

Гоеударстааииый комитет

СССР

Опубликовано 23 ° 11 ° 81 ° бюллетень М 43 (53) УДК 546.723

722-31:62-404 (088.8) пп делам изобретеиий и открытий

Дата опубликования описания 23 11.81 то ы (54) СПОСОБ ПОЛУЧЕНИЯ ФЕРРОЖИДКОСТИ

Изобретение относится к технолбгйй получения ферромагнитных жидкостей, используемых в коллоидной химии и магнитной технике.

Известен способ получения феррожидкости путем осаждения водного раствора солей двух- и трехвалентного железа раствором аммиака с последующей пептизацией полученной суспензии магнетита при нагревании в раст10 воре олеиновой кислоты в керосине, а затем выпариванием из частиц магнетита, покрытых указанным органическим соединением, остатков воды примерно при 10(P С. Полученная феррожидкость имеет достаточно высокую намагниченность 850 Гс и плотность по магнетиту (1).

Однако указанная жидкость пригодна для использования в основном на органических жидких средах.

Известен также способ получения феррожидкости, основанной на диспергировании высокодисперсного магнетита путем, например, размалывания в шаровой мельнице и стабилизации его водного коллоидного раствора олеиновой кислотой или ее солями(2).

Данный способ обеспечивает получение феррожидкости с размером частиц около 100 Й, с намагниченностью насыщения 161-ое и устойчивостью в поле тяжести 17000 1т при концентрации частиц 10 -10 см

Недостаток известного способа заключается в том, что он не позволяет получить ферромагнитную жидкость с достаточно высокой намагниченностью насыщения и стабильностью на водных средах и невозможность ее при" менения в медико-биологических целях.

Невысокие магнитные свойства известным образом полученной феррожидкости обусловлены, в частности, необходимостью внесения в нее большого количества стабилизатора до 50Х к весу магнетита, что существенно уменьшает величину намагниченности и сдвигает физико-химические показатели среды, например, за пределы, соответствующие физиологическому применению феррожидкости.

Цель изобретения - повышение намагниченности насьпцения и устойчивости феррожидкости на водных средах и обеспечение .возможности ее применения в медико-биологических исследованиях.

Поставленная цель достигается способом получения феррожидкости путем диспергирования и стабилизации высокодисперсного магнетита натриевой солью аденозинтрифосфата, взятой в количестве 1,0-5,0% от веса магнетита в жидкой среде.

Оптимальность указанных значений. определяется. тем, что ниже указанного количества не достигается эффект улучшения магнитных свойств феррожидкости, а выше предела 5,0% уже не происходит изменения в лучшую сторо ну намагниченности насьпцения и стабильности свойств феррожидкости.

Пример. Смесь растворов двухи.трехвалентного железа, содержащую

6,0% FeS0g и 10,4% FeClg и 200 мл воды, осаждают водным раствором гидроокиси натрия, содержащим 10 r NaOH в 100 мл воды. Образовавшийся осадок магнетита при РН 7,8 профильтровывают через двойную фильтровальную бумагу. Полученную водную пасту магненита, содержащую 4,6% Fe 0@ переносят в фарфоровую ступку и растирают постепенным добавлением 1%-ной натриевой солью аденозинтрифосфата .Na АТФ в количестве 75 мг в течение

10 ч.

Полученная феррожидкость имеет РН

7,0, намагниченность насьпцения 174-ое стабильность в поле тяжести до 18000 при концентрации 10 см

В таблице представлены физико-химические характеристики феррожидко882938 сти при получении ее по предлагаемому способу при различном количестве стабилизатора Na АТФ в сопоставлении с аналогичными показателями феррожидкости, приготовленной известным способом на олеате натрия 4%-ной объемной концентрации и 0,1 н. соляной кислоте в количестве 20%.

Намагниченность насыщения измере- . на при помощи микровеберметра Ф 190 на установке, содержащей две одинаковые катушки, при возбуждении в зазорах последних магнитных полей до

4000-5000 ое.

Стабильность в поле тяжести исследована на центрифуге ЦРЛ-l.

РН измерен на милливольтметре

РН-121.

Концентрация частиц определена по удельному весу феррожидкости.

Изобретение позволяет значительно сократить расход стабилизатора более чем в !О раз, при .изготовлении феррожидкости по сравнннию с известным Решением.

Феррожидкости, стабилизированные натриевой солью АТФ, имеют высокую седиментационную устойчивость; что расширяет возможность их использования в медико-биологической технике.

Предлагаемый способ позволяет повысить намагниченность на 20-45-ое насыщения и устойчивость феррожидкости -на водных средах порядка на

1000 д при концентрации частиц 10—

ЗЗ 16®см

Использование указанного стабилизатора как биологически совместимого вещества с водой обеспечивает воэможф ность применения полученной по дан®О ному изобретению феррожидкости в медико-биологических исследованиях.

Показатель рН предложенной феррожидкости, находящейся в пределах 6,67,8 удовлетворяет также требования биомедицинского исследования.

50

126

142

174

5000

10000

18000

7,4

7,0

1076

16

10"7

882938 Ь

Продолжение таблицы

190

100

6,95

18000

6,8

18000

190

125

1040

6,6

18000

206

150

Олеат

8,4

18000

142 натрия

0,1 н. соляная ки10

3 5

10000

110 слота

Формула изобретения

Составитель Л.Романцева

Корректор Г.Назарова

Редактор H.Äàíêóëè÷ Техред И.Рейвес

Подписное

Заказ 10102/26 Тираж 508

ВНИИ11И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская иаб., д. 4/

4 5

Филиал ППП "Патент,, r. Ужгород, ул. Проектная, 4

1. Способ получения феррояидкости,. включающий диспергирование и стабилизацию высокодисперсного магнетита

20 в жидкой среде, о т л и ч а ю— шийся тем, что, с целью повышения намагниченности насыщения и устойчивости феррожидкости на водных

2S средах и обеспечения возможности ее применения в медико-биологических исследованиях, стабилизацию осуществляют натриевой солью аденозинтрифосфата, взятой в-количестве 1,0-5,0Х от веса магнетита.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

NI 649657, кл. С 01 G 49/08, 1976.

2. R.Kaiser, G.Hesholery. 1.Appl

phys., 1970, ч. 41, 11 3, р. 10641072.
