Электронагреватель скважинный

Электронагреватель скважинный

Иллюстрации

Показать все

Реферат

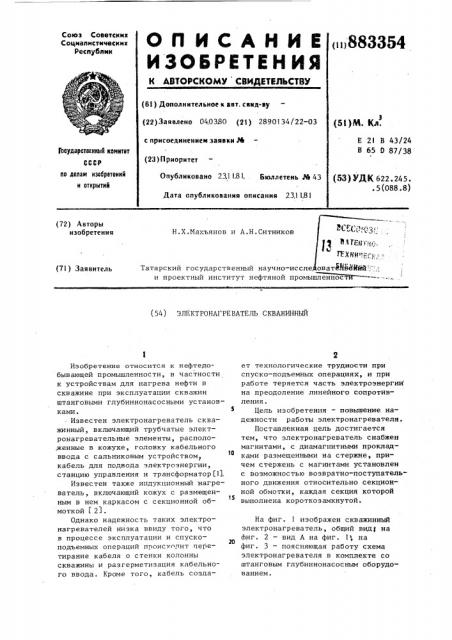

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцналнстнчвсних

Республик

1и 883354 (6l ) Дополнительное к авт. свид-ву (22) Заявлено 040380 (21) 2890134/22-03 с присоединением заявки Рй (23) Приоритет

Опубликовано 23.1181, Бюллетень М 43

Дата опубликования описания 23.11.8 1 (51)М. Кл.

Е 21 В 43/24

В 65 О 87/38

)аоударствсииый комитет ио делам изооретеиий и открытий (53) УДК 622. 245.. 5 (088.8) (72) Авторы изобретения

Н.Х.Махъянов и А.Н.Ситников (7I) Заявитель

Татарский государственный научно-иссле и проектный институт нефтяной промышленност г (54) ЗПЕКТРОНАГPEBATEJIb CKBAEHHHbIA

Изобретение относится к нефтедобывающей промышленности, в частности к устройствам для нагрева нефти в скважине при эксплуатации скважин штанговыми глубиннонасосными установками.

Известен электронагреватель скважинный, включающий трубчатые электронагревательные элементы, располо— .женные в кожухе, головку кабельного ввода с сальниковым устройством, кабель для подвода электроэнергии, станцию управления и трансформатор(1).

Известен также индукционный нагреватель, включающий кожух с размещенным в нем каркасом с секционной об— моткой (21.

Однако надежность таких электронагревателей низка ввиду того, что в процессе эксплуатации и спускоподъемных операций происходит перетирание кабеля о стенки колонны скважины и разгерметизация кабельного ввода. Кроме того, кабель создает технологические трудности при спуско-подъемных операциях, и при работе теряется часть электроэнергии на преодоление линейного сопротивления.

Цель изобретения — повьппение надежности работы электронагревателя.

Поставленная цель достигается тем, что электронагреватель снабжен магнитами, с диамагнитными прокладками размещенными на стержне, причем стержень с магнитами установлен с возможностью возвратно-поступательного движения относительно секционной обмотки, каждая секция которой

15 выполнена короткозамкнутой.

На фиг. 1 изображен скважинный электронагреватель, общий виду на фиг. 2 — вид А на фиг. 1, на фиг. 3 — поясняющая работу схема электронагревателя в комплекте со штанговым глубиннонасосным оборудованием.

883354

Формула изобретения

Электронагреватель скважинный проточный состоит из кожуха 1, с размещенным в нем каркасом 2 из электроизоляционного материала с секционной обмоткой 3, каждая секция которой выполнена короткозамкнутой. Во внутренней полости каркаса, концентрично ей, установлен, стержень 4, на котором закреплены кольцевые расстоянные магниты 5, чередущиеся с диамагнитными прокладками 6. Магниты и диамагнитные прокладки выполнены с выборками образующими в сборке каналы 7 (фиг.2) для движения откачиваемой скважинной жидкости. Стержень

4 с магнитами 5 установлен с возможностью возвратно-поступательного. движения бтносительно секционной обмотки 3 °

Электронагреватель входит в комплект штанговой глубинно-насосной установки и работает следующим образом.

При возвратно-поступательном движении штанг 8, глубинный насос 9 откачивает скважинную жидкость (нефть), которая движется по каналам 7 в насосно-компрессорные трубы 10. При этом постоянные магниты 5, совершай возвратно-поступательное движение в зоне расположения обмоток 3, изменяют магнитный поток, сцепленный с витками обмотки и вследствие этого в них наводится ЭДС индукции. А так как секции обмотки выполнены короткозамкнутыми, в них возникает ток, нагревающий их. Это тепло передается через каркас 2 протекающий через ф электронагреватель скважинной жидкости, в результате чего снижается ее вязкость. Кроме того, при движении жидкости, происходит ее омагничивание, Что предотвращает отложение солей в глубинно-насосном оборудовании.

Предлагаемый электронагреватель вследствие отмеченных конструктивных

10 признаков, является более надежным в работе. Кроме того, он более экономичен, так как нет необходимости в применении станции управления, трансформатора и кабеля подвода

1 электроэнергии.

Электронагреватель скважинныи, включающий кожух с размещенным в нем каркасом с секционной обмоткой, отличающийся тем, что, с целью повышения надежности работы, он снабжен магнитами с диамагнитными прокладками, размещенными на стержне, причем стержень с магнитами установлен с возможностью возвратнопоступательного движения относитель30 но секционной обмотки, каждая секция которой выполнена короткозамкнутой.

Источники информации, принятые во внимание при экспертизе

1. Шейнман А.Б. и др. Воздействие на пласт теплом при добыче нефти.

З " М., "Недра", 1968, с. 235-238.

2. Патент США - 2757739, кл. 166-61, опублик. 1956 (прототип).

883354

Составитель Н. Харламова

Техред Т.Маточка Корректор Г.Назарова

Редактор Н. Кончицкая

Филиал И!(И "1!атент", r Ужгород, ул. Проектная, 4

Заказ 10148/46 Тираж 630 Подписно е

ВНИИПИ Государственного комитета СССР по депе.. изобретений и открытий

113035, Москва, iK-35, Раушская наб., д. 4/5
