Реферат



Союз Советских

Социалистических

Республик

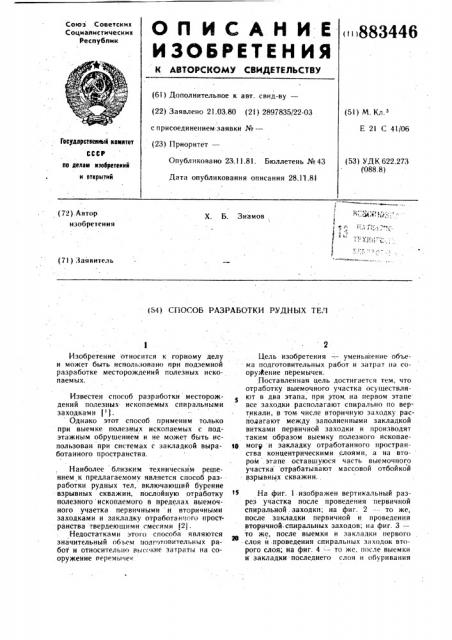

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.03.80 (21) 289?835/22-03 с присоединением заявки №вЂ” (23) Приоритет— (5l) M. Кл з

Е 21 С 41/06

Гооудорстеекеый комктет

СССР

Опубликовано 23; I! .81. Бюллетень № 43 (53) УДК 622.273 (088.8) ко делам кэоеретеккй и открытий

Дата опубликования описания 28.11.81 (72).Автор изобретения

X. Б. Зи амов (71) Заявитель

154) СПОСОБ РАЗРАБОТКИ РУДНЫХ ТЕЛ

Изобретение относится к горному делу и может быть использовано при подземной разработке месторождений голезных ископаемых.

Известен способ разработки месторождений полезных ископаемых спиральными заходками (J. Однако этот способ применим только при выемке полезных ископаемых с поа.этажным обрушением и не может быть использован при системах с закладкой выработанного пространстна.

Наиболее близким техническим решением к предлагаемому является способ разработки рудных тел, включающий бурение взрывных скважин, послойную отработку полезного ископаемого в пределах выемочного учаетка первичными и вторичными заходками и закладку отработан. ого пространства твердеющими смесями (2j

Недостатками этого способа являются значительный обьем полг ловительных работ и относительно высокие затраты на сооружение перемычек

Цель изобретения —. уменьшение объема подготовительных работ и затрат на сооружение перемычек.

Поставленная цель достигается тем, что отработку выемочного участка осуществляют в два этапа, при этом, на первом этапе все заходки располагают спирально по вертикали, в том числе вторичную заходку располагают между заполненными закладкой витками первичной заходки и производят таким образом выемку полезного ископае16 могр и закладку отработанного пространства концентрическими слоями, а на втором этапе оставшуюся часть выемочного участка отрабатывают массовой отбойкой взрывных скважин.

На фиг. 1 изображен вертикальный разрез участка после проведения первичной спиральной .заходки; на фиг. 2 -- то же, после закладки первичной и проведения вторичной спиральных заходов; на фиг. 3— то же, после выемки и закладки первого слоя и проведения спиральных заходок второго слоя; на фиг. 4 -- то же, после выемки и закладки последнего слоя и обуривания

883446 скважинами центрального участка; на фиг. 5 -- то же, после его полной выемки и закладки.

Горные работы начинают с проходки восстающего 1 из нижней транспортной вы работки до сбойки с верхней. Затем из нижней транспортной выработки проходят первичную спиральную заходку 2 до сбойки с верхней транспортной выработкой. Спиральная заходка 2 по мере достижения предельной протяженности для погрузочно-доставочного оборудования сбивается сбойкой 3 с восстающим 1. Нижняя часть восстающего от сбойки 3 со спиральной заходкой 2 используется как рудоспуск, а верхняя часть — как вентиляционный. После полнои проходки заходки 2, она заполняется твердеющей закладкой 4 и в момент приобретения ей необходимой прочности осу- ществляют проходку вторичной спиральной заходки 5, которая расположена между заполненными витками первичной спиральной заходки 2. После твердения .закладочного материала в заходке 5 и завершения таким образом отработки первого концентрического слоя 6 приступают к выемке следующего слоя 7, который оформляется также, как и первый. Наращивание слоев производиет до тех пор, пока не исчерпаются технические возможности применяемого оборудования. После этого приступают к отработке центральной части 8 участка массовой отбойкой скважинами 9.

Использование предлагаемого способа позволит расширить область применения способа разработки полезных ископаемых слоями с закладкой твердеющими смесями.

Формула изобретения

Способ разработки рудных тел, включающий бурение взрывных скважин, послойную отработку полезного ископаемого в пределах выемочного участка первичными и вторичными заходками и закладку отработанного пространства твердеющими смесями, отличающийся тем, что, с целью уменьшения объема подготовительных работ и затрат на сооружение перемычек, отработку выемочного участка осуществляют в два этапа, при этом на первом этапе все заходки располагают спирально по вертикали, в том, числе вторичную заходку располагают между заполненными закладкой витками первичной заходки и производят таким образом выемку полезного ископаемого и закладку отработанного пространства концентрическими слоями, на втором этапе оставшуюся часть выемочного участка отрабатывают масовой отбойкой взрывных скважин.

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР по заявке № 2793685, кл. Е 21 С 41/06, 1979.

2. Авторское свидетельство СССР зв по заявке № 2860111, кл. Е 21 С 41/06, 1979 (прототип).

883446
