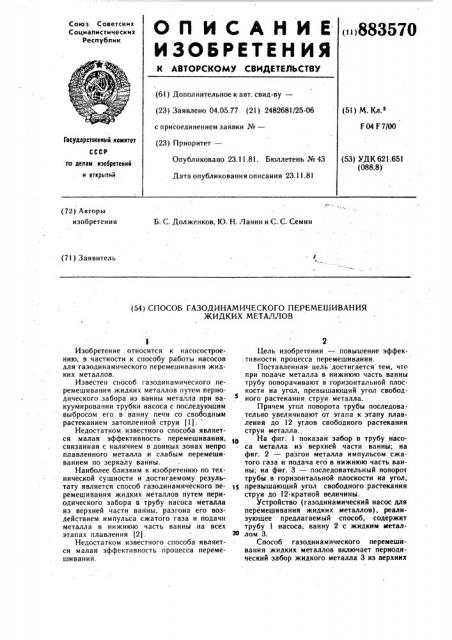

О П И С А Н И Е (883570

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (6I ) Дополнительное к авт. свид-ву— (23) Заявлено 04.05.77 (21) 2482681 25-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.а

F 04 F?/00

Государственный номнтет

Опубликовано 23.11.81. Бюллетень № 43 (53) УДК 621.651 (088.8) flo делам нэооретеннй н открытий

Дата опубликования описания 23.11.81 (72) Авторы изобретения

Б. С. Долженков, IO. Н. Ланин и С. С. Семин (71) Заявитель (54) СПОСОБ ГАЗОДИНАМИЧЕСКОГО ПЕРЕМЕШИВАНИЯ

ЖИДКИХ МЕТАЛЛОВ!

Изобретение относится к насосостроению, в частности к способу работы насосов для газодинамического перемешивания жидких металлов.

Известен способ газодинамического перемешивания жидких металлов путем периодического забора из ванны металла при вакуумировании трубки насоса с последующим выбросом его в ванну печи со свободным растеканием затопленной струи 11 .

Недостатком известного способа является малая эффективность перемешивания, связанная с наличием в донных зонах непро плавленного металла и слабым перемешиванием по зеркалу ванны.

Наиболее близким к изобретению по технической сущности и достигаемому результату является способ газодинамического перемешивання жидких металлов путем периодического забора в трубу насоса металла из верхней части ванны, разгона его воздействием импульса сжатого газа и подачи металла в нижнюю часть ванны на всех этапах плавления (2).

Недостатком известного способа является малая эффективность процесса перемешивания.

Цель изобретения — повышение эффективности процесса перемешивания.

Поставленная цель достигается тем, что при подаче металла в нижнюю часть ванны трубу поворачивают в горизонтальной плоскости на угол, превышающий угол свободного растекания струи металла.

Причем угол поворота трубы последовательно увеличивают от этапа к этапу плавления до 12 углов свободного растекания струи металла., На фиг. 1 показан забор в трубу насоса металла из верхней части ванны; на фнг. 2 — разгон металла импульсом сжатого. газа и подача его в нижнюю часть ванны; на фиг. 3 — последовательный поворот трубы в горизонтальной плоскости на угол; превышающий угол свободного растекания струи до 12-кратной величины.

Устройство (газодинамический насос для перемешивания жидких металлов) ° реализующее предлагаемый способ, содержит трубу 1 насоса, ванну 2 с жидким металЗЭ лом 3.

Способ газодинамического перемешивания жидких металлов включает периодический забор жидкого металла 3 иэ верхних

883570

Формула изобретения

3 слоев ванны 2, имеющих высокую температуру, в трубу 1 насоса под действием создаваемого в ней разрежения, последующий разгон жидкого металла 3 импульсом подаваемого в трубу 1 сжатого газа и подачу жидкого металла в нижние, более холодные слои ванны 2 и при этом трубу 1 поворачиS вают на угол, превышающий угол свободного растекания струи до 12-кратной величины.

Способ позволяет осуществить равномерное перемешивание, повысить эффектив- tc ность процесса перемешивания, выравнить температурные поля по высоте ванны и в горизонтальной плоскости.

Способ газодинамического перемешивания жидких металлов путем периодического забора в трубу насоса металла из верхней части ванны, разгона его воздействием импульса сжатого газа и подачи металла в нижнюю часть ванны на всех этапах плавления, отличающийся тем, что, с целью повышения эффективности процесса перемешивания, при подаче металла в нижнюю часть ванны трубу поворачивают в горизонтальной плоскости на угол, превышающий угол свободного растекания струи ме-. талла.

2. Способ по п. 1, отличающийся тем, что угол поворота трубы последовательно увеличивают от этапа к этапу плавления до 12 углов свободного растекания струи металла. . Источники информации, принятые во внимание при экспертизе

1. Патент США № 4008884, кл. С 22 В 9/02, 1976.

2. Авторское свидетельство СССР по заявке № 2381873, кл. F 04 F 7/00, 1976.
