Устройство для обнаружения утечек в трубопроводах для жидкости

Устройство для обнаружения утечек в трубопроводах для жидкости

Иллюстрации

Показать все

Реферат

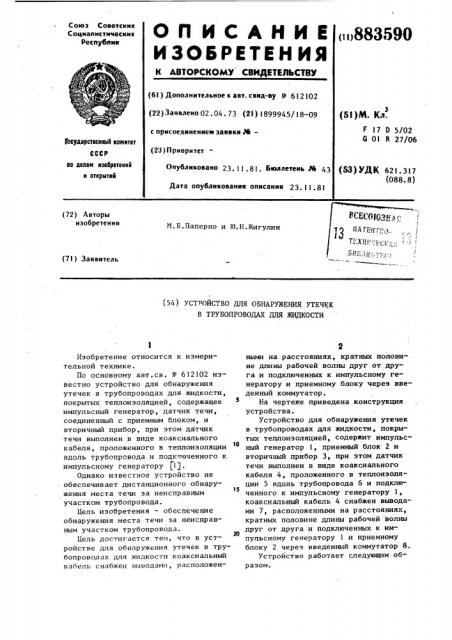

(71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ УТЕЧЕК

В ТРУБОПРОВОДАХ ДЛЯ ЖИДКОСТИ

Изобретение относится к измерительной технике.

По основному авт.св. - 612102 известно устройство для обнаружения утечек в трубопроводах для жидкости, покрытых теплоизоляцией, содержащее импульсный генератор, датчик течи, соединенный с приемным блоком, и вторичный прибор, при этом датчик течи выполнен в виде коаксиального кабеля, проложенного в теплоизоляции вдоль трубопровода и подключенного к импульсному генератору (lj.

Однако известное у"тройство не . обеспечивает дистанционного обнаружения места течи за неисправным участком трубопровода.

Цель изобретения — обеспечение обнаружения места течи за неисправным участком трубопровода.

Цель достигается тем, что в устройстве для обнаружения утечек в трубопроводах для жидкостп коаксиальный кабель снабжен выводами, расположенными на расстояниях, кратных половине длины рабочей волны друг от друга и подключенных к импульсному генератору и приемному блоку через введенный коммутатор.

На чертеже приведена конструкция устройства.

Устройство для обнаружения утечек в трубопроводах для жидкости, покрытых теплоизоляцией, содержит импульсный генератор I, приемный блок 2 и вторичный прибор 3, при этом датчик течи выполнен в виде коаксиального кабеля 4, проложенного в теплоизоляции 5 вдоль трубопровода 6 и подклю15 ченного к импульсному генератору 1, коаксиальный кабель 4 снабжен выводами 7, расположенными на расстояниях, кратных половине длины рабочей волны друг от друга и подключенных к им10 пульсному генератору 1 и приемному блоку 2 через введенный коммутатор 8.

Устройство работает следующим образом.

883590

Коаксиальный кабель 4 возбуждают высокочастотными колебаниями от импульсного генератора 1, который подключается к выбираемым точкам при помощи выводов 7 на трубопроводе с помощью. коммутатора 8. Известно,что возбужденная коаксиальная линия с малыми потерями, замкнутая на конце, I обладает одинаковыми свойствами в точках линии передачи, отстоящих друг от друга на расстояниях, кратных половине длины рабочей волны. В этих точках при отсутствии внешних возмущений параметры коаксиальной линии одинаковы. Например, в точках, отстоящих от начала линии на расстояних Л/Я., Л, 3ЛЯ, 23.,5iV2 и так далее, линия обладает свойствами резонансной цепи, состоящей из последовательно соединенных активного, индуктивного и емкостного сопротивлений, входное сопротивление линии в этих точках активно и минимально по величине.

Первоначально коаксиальный кабель

4 подключают к импульсному генератору 1 в точке, соответствующей началу контролируемого участка трубопровода 6, а .приемный блок 2, настроенный на номинальное значение контролируемого параметра, (им может быть, например, сопротивление линии), через . коммутатор 8 поочередно подключается к остальным точкам коаксиального кабеля 4.

Если приемным блоком 2 фиксируется номинальное значение параметра на каждом из последовательно подключаемых .выводов 7 коаксиального кабеля

4, проложенного вдоль всего контролируемого трубопровода 6 или определенного его участка, то это свидетельство об отсутствии течи жидкости из трубопровода 6.

При наличии течи в каком-либо мес" те трубопровода 6 жидкость воздействует на расположенный рядом участок коаксиального кабеля 4, изменяя его параметры..

Поочередным подключением приемного блока 2 через коммутатор 8 к точкам линии, начиная с участка, совпадающего с интересующим оператора

10 участком трубопровода 6, фиксируют те участки линии, на которых наблюдается отклонение контролируемого параметра от номинальной величины, рядом расположенные участки трубопровода

6 в этом случае будут являться местом течи жидкости.

Устройство позволяет определять дистанционно место течи жидкости

20 за неисправным, участком трубопровода.

Формула изобретения

Устройство для обнаружения утечек в трубопроводах для жидкости по авт.св. 9 612102, о т л и ч а ю щ ее с я тем. что. с целью обеспечения

30 дистанционного обнаружения места течи за неисправным участком грубопровода, коаксиальный кабель снаб- жен выводами, расположенными на расстояниях, кратных половине длины рабочей волны друг от друга и подключенных к импульсному генератору и приемному блоку через введенный коммутатор.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N -612102, кл, F 17 О 5/02, 1972 (прототип).
