Вихревой парогенератор
Иллюстрации
Реферат

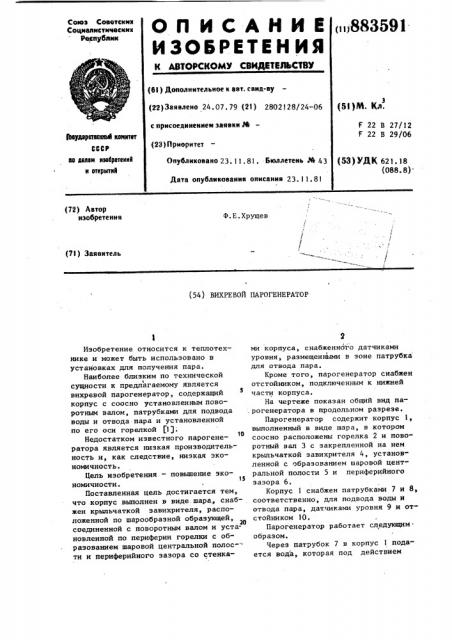

(72) Автор изобретенмя
Ф.E.Õðóùåâ (73) Заявитель (54) ВИХРЕВОЙ ПАРОГЕНЕРАТОР
Изобретение относится к теплотехнике и может быть использовано в установках для получения пара.
Наиболее близким по технической сущности к предлагаемому является вихревой парогенератор, содержащий корпус с соосно установленным поворотным валом, патрубками для подвода воды и отвода пара и установленной по его оси горелкой (11;
Недостатком известного парогене10 ратора является низкая производительность и, как следствие, низкая экономичность.
Цель изобретения — повышение эко15 номичности.
Поставленная цель достигается тем, что корпус выполнен в виде. шара, снабжен крыльчаткой эавихрителя, расположенной по шарообразной образующей, соединенной с поворотным валом и установленной по периферии горелки с образованием шаровой центральной полос- ти и периферийного зазора со стенками корпуса, снабженного датчиками уровня, размещенными в зоне патрубка для отвода пара.
Кроме того, парогенератор снабжен отстойником, подключенным к нижней части корпуса.
На чертеже показан общий вид парогенератора в продольном разрезе.
Парогенератор содержит корпус 1, выполненный в виде шара, в котором соосно расположены горелка 2 и поворотный вал 3 с закрепленной на нем крыльчаткой завихрителя 4, установленной с образованием шаровой центральной полости 5 н периферийного зазора 6.
Корпус 1 снабжен патрубками 7 и 8, соответственно, для подвода воды и отвода пара, датчиками уровня 9 и отстойником 10.
Парогенератор работает следующим . образом.
Через патрубок 7 в корпус 1 подается вода, которая под действием
883591
Формула изобретения
Составитель А.Шиков
Редактор Н.Лазаренко Техред C.Èèãóíîâà Корректор Л.Бокшан
Заказ 10184/58 Тираж 472 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений к открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 вращающейся крыльчатки 4 отжимается к стенкам корпуса 1, образуя водяную рубашку. Воспринимая тепло от пламени горелки 2, вода испаряется и пар вместе с продуктами сгорания отводится иэ корпуса через патрубок 8.
Необходимое количество подводимой воды регулируется датчиками уровня 9.
Выполнение корпуса парогенератора шарообразной формы, а также наличие завихрителя в виде крыпьчатки позволяет создать устойчивый слой водяной рубашки на стенке корпуса и повысить надежность и экономичность работы парогенератора.
1, Вихревой парогенератор, содержащий корпус с соосно установленным поворотным валом, патрубками для подвода воды и отвода пара и установленной по его оси горелкой, о т л и ч аю шийся тем, что, с целью повышения экономичности, корпус выполнен в виде шара, снабжен крыльчаткой завихрителя, расположенной по шарообразной образующей, соединенной с поворотным ваном и установленной по
10 периферии горелки с образованием шаровой центральной полости и периферийного зазора со стенками корпуса снабженного датчиками уровня, размещенными в зоне патрубка отвода
1 пара, 2. Парогенератор по п.1,о т л и— ч а ю шийся тем, что он снабжен отстойником, подключенным к нижней части корпуса.
20 Источники информации, принятые во внимание при экспертизе
1. Патент СССР 1Р 2059, кл. F 22 В 27/12, 1925.
