Устройство для фиксации временного положения импульсов

Патент 883854

Авторы

Иллюстрации

Показать все

Реферат

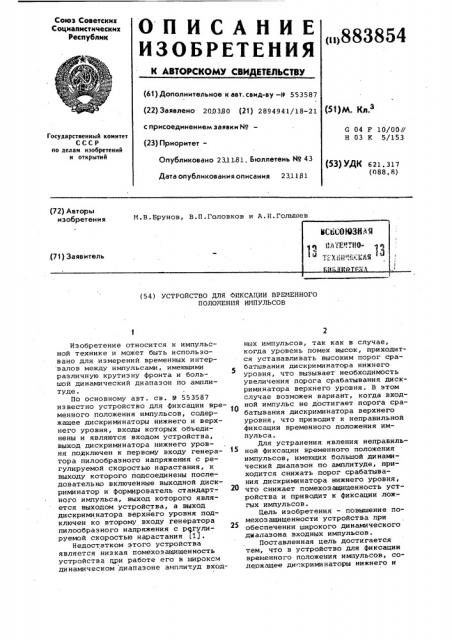

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву -Р 553587 (22) Заявлено 200390 (23) 2894941/18-21 (S1) M. с присоединением заявки ¹ (23) ПриоритетвЂ”

G 04 F 10/00//

Н 03 К 5/153

Государственный комитет

СССР но делам изобретений и открытий

Опубликовано 23.11.81, Бюллетень Мо 43

Дата опубликования описания 23,1181 (53) УДК 621.317 (088. В) (72) Авторы

И.В.Брунов, В.П.Головков и A.И.Голышев (54) УСТРОЙСТВО ДЛЯ ОИКСАЦИИ ВРЕМЕННОГО

ПОЛО)ТЕНИЯ ИИПУЛЬСОВ

Изобретение относится к импульсной технике и может быть использовано для измерений временных интервалов между импульсами, имеющими различную крутизну фронта и большой динамический диапазон по амплитуде.

По основному авт. св. Р 553587 известно устройство для фиксации временного положения импульсов, содержащее дискриминаторы нижнего и верхнего уровня, входы которых объединены и являются входом устройства, выход дискриминатора нижнего уровня подключен к первому входу генератора пилообразного напряжения с регулируемой скоростью нарастания, к выходу которого подсоединены последовательно включенные выходной дискриминатор и формирователь стандартного импульса, выход которого является выходом устройства, а выход дискриминатора верхнего уровня подключен ко второму входу генератора пилообразного напряжения с регулируемой скоростью нарастания (1).

Недостатком этого устройства является низкая помехозащищенность устройства при работе его в широксм динамическом диапазоне амплитуд входных импульсов, так как в случае, когда уровень помех высок, приходится устанавливать высоким порог срабатывания дискриминатора нижнего уровня, что вызывает необходимость увеличения порога срабатывания дискриминатора верхнего уровня. В этом случае возможен вариант, когда входной импульс не достигает порога срабатывания дискриминатора верхнего уровня, что приводит к неправильной фиксации временного положения импульса.

Для устранения явления неправильной фиксации временного положения импульсов, имеющих большой динамический диапазон по амплитуде, приходится снижать порог срабатывания дискриминатора нижнего уровня, что снижает помехозащищенность устройства и приводит к фиксации ложгых импульсов.

Цель изобретения вЂ” повышение помехозащищенности устройства при обеспечении широкого динамического диапазона входных импульсов.

Поставленная цель достигается тем, что в устройство для фиксации временного положения импульсов, содержащее дискриминаторы нижнего и

883854

Формула изобретения

65 верхнего уровня, входы которых объединены и являются входом устройства, выход дискриминатора нижнего уровня подключен к первому входу генератора пилообразного напряжения с регулируемой скоростью нарастания к выходу которого под- . соединены последовательно включенные выходной дискриминатор и формирователь стандартного импульса выход которого является выходом устройства, дополнительно введен триггер, информационный вход которого подключен к выходу дискриминатора верхнего уровня, установочный вход подключен к выходу устройства, а первый и второй выходы триггера подключены соответственно ко второму входу генератора пилообразного напряжения и управляющему входу дискриминатора.

На фиг.1 представлено устройство; на фиг.2 вЂ” временные диаграммы, иллюстрирующие работу устройства.

Устройство содержит дискриминатор

1 нижнего уровня, генератор 2 пилообразного напряжения с регулируемой скоростью нарастания, дискриминатор

3 верхнего уровня, выходной дискриминатор 4, формирователь 5 стандартного импульса, триггер б, вход 7 устройства, выходы 8 и 9 дискриминаторов 1 и 3, выхопь> 10 и 11 триггера б, выход 12 устройства.

Устройство работает следующим образом.

На вход 7 устройства поступают импульсы (фиг.2a). Пороговый уровень дискриминатора 1 может быть установлен ниже уровня помех. Пороговый уровень дискриминатора 3 установлен выше уровня помех и выше порогового уровня дискриминатора 1, например, в

2 раза. В,моменты времени, когда полезный импульс или сигнал помехи достигает порогового уровня дискриминатора 1, на выходе 8 последнего появляется сигнал (фиг.25) фронт которого определяет .начало формирования пилообразного напряжения генератором

2 со скоростью V, (фиг.23) . При этом длительность формируемого пилообразного импульса определяется длительностью входного импульса по уровню порога срабатывания дискриминатора

1. Амплитуда пилообразного импульса может быть достаточной для того, чтобы сработал выходной дискриминатор

4, но это не происходит, так как последний заблокирован сигналом с выхода 11 триггера б.

При достижении входным импульсом уровня срабатывания дискриминатора

3, последний срабатывает (фиг.2Ü и вызывает переключение триггера 6

Яиг.2ь) . С выхода 10 триггера б перепад напряжения поступает на генератор 2 пилообраз ного напряжения, при этом скорость формируемого пило5

40 образного напряжения изменяется на

V/2 (фиг.28), а с выхода 11 триггера б вЂ” на выходной дискриминатор

4, давая разрешение на его срабатывание. При достижении импульса пилообразного напряжения со скоростью

2 порога срабатывания дискриминатора

4 он срабатывает. С выхода дискриминатора 4 импульс поступает на форми-, рователь 5 стандартного импульса нормализуется по длительности и поступает на выход 12 устройства (фиг.2е).

Импульс с выхода формирователя 5 устанавливает триггер б в исходное состояние, что приводит к выключению генератора 2 пилообразного напряжения.

Интервал времени между импульсами формирователя 5 равен интервалу времени между началами фронтов входных полезных сигналов. Таким образом введение триггера 6 блокирует выходной дискриминатор 3 до того момента, пока входной импульс не достигает порога срабатывания дискриминатора 3, что исключает появление импульса на выходе формирователя 5 при наличии на входе устройства . импульсов с амплитудой Uù, находящейся в интервале

Up <0w < поРЭ пор т, е. в предлагаемом устройстве амплитуда сигнала помехи может приближаться к з начению 2 Оп,>р„(в известном вЂ” к значению О„ р„1,что означает повышение помехоустойчивости устройства в 2 раза.

Относительное увеличение помехоустойчивости может быть любым и определяется отношением уровней порогов дискриминации.

Таким образом, предлагаемое устройство по сравнению с известным обладает повышенной помехоустойчивостью.

Устройство для фиксации временного положения импульсов, по авт. св.

Р 553587, о т л и ч а ю щ е е с я тем, что, с целью повышения помехозащищанности устройства при обеспечении широкого динамического диапазона входных импульсов, в него дополнительно введен триггер, информационный вход которого подключен к выходу дискриминатора верхнего уровня, установочный вход подключен к выходу устройства, а первый и второй выходы триггера подключены соответственно ко второму входу генератора пилообразного напряжения и управляющему входу выходного дискриминатора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 553587, кл. G 04 F 10/00, 1977.
