Генератор степенных функций
Иллюстрации
Реферат

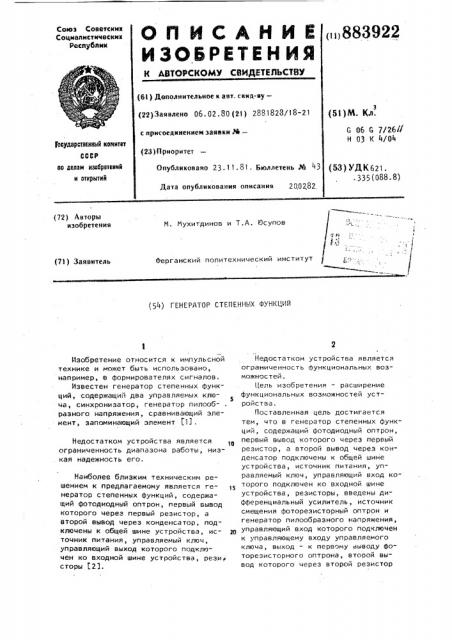

Союз Советскик
Социапистическик
Ресттубттик (t i) 883922
{61) Цаполннтельное к авт. свид-ву—
{22)Заявлено 06.02.80 {2!) 2881828/18-21 с присоеаиненнетв заявки Ж—
{23) Приоритет (51)Nl. Кд.
G 06 0 7/26//
Н 03 К 4/04
Государстясямьй каиитвт
СССР яв аелаи мзвбретеяяя и вткрытий
Опубликовано 23. 11.81, Бюллетень ¹ 43
Дата опубликовании описания 20.0282, (53) УДК621.
-335(088.8) (72) Авторы изобретения
М. Мухитдинов и Т.А. Юсупов
{71) Заявитель
Ферганский политехнический институт (54) ГЕНЕРАТОР СТЕПЕННЬ Х ФУНКЦИЙ
Изобретение относится к импульсной технике и может быть использовано, например, е формирователях сигналов.
Известен генератор степенных функций, содержащий два управляемых клюS ча, синхронизатор, генератор пилообразного напряжения, сравнивающий элемент, запоминающий элемент (11.
Недостатком устройства является ограниченность диапазона работы, низкая надежность его.
Наиболее близким техническим решением к предлагаемому является генератор степенных функций, содержащий фотодиодный оптрон, первый вывод которого через первый резистор, а второй вывод через конденсатор, подключены к общей шине устройства, источник питания, управляемый ключ, управляющий выход которого подключен ко входной шине устройства, рези сторы 1.21.
Недостатком устройства является ограниченность функциональных возможностей.
Цель изобретения — расширение функциональных возможностей устройства.
Поставленная цель достигается тем, что в генератор степенных функций, содержащий фотодиодный оптрон, первый вывод которого через первый резистор, а второй вывод через конденсатор подключены к общей шине устройства, источник питания, управляемый ключ, управляющий вход которого подключен ко входной шине устройства, резисторы, введены дифференциальный усилитель, источник смещения фоторезисторный оптрон и генератор пилообразного напряжения, управляющий вход которого подключен к управляющему входу управляемого ключа, выход — к первому выводу фоторезисторного оптрона, второй вывод которого через второй резистор
883Ч22 п<щключ<.н к общей шине устройс.тва,
la чертеже приведена структурная схема устройства, Устройство содержит фотодиодный оптрон 1, резистор 2, конденсатор 3, источник 4 питания, управляемый кл оч
5, резисторы 6 и 7, дифференциальный усилитель 0, фоторезисторный оптрон
9, генератор 10 пилообразного напряженил, источник 11 смещения, Устройство работает следующим образом .
В исхсдном состоянии на входе устройс <-.э Отсутствуе т внешний импульс, при этом управляемый ключ 5 замкнут и генератор 10 пилообразного напряжения застопорен, Поэтому сигна.п, снимаемый с резистора 6 и поступающий на инвертирующий вход дифферен35 цивильного усилителя 8 равен нулю.
На неи|-.вертирующем входе усилителя
8 имеется сигна.п, равный напряжению источника 11 смещения. Поэтому на Входе усилителя имеется выходной сиг О нал, благодаря которому излучатели о
Оптронов 1 и находятся в началь -.ой стадии генерации излучения. Генерируемый при этом начальный ток фотодиода опТроНВ 1 протекает через ис45 точник 11 смещения и замкнутый управляемый ключ 5, поэтому напряжение на накопительном конденсаторе не может возрастать и равно напряжению источника 11 смещения.
При поступлении на вход устрой тва внешнего прямоугольного импульса управляемый ключ 5 размыкается и накопительный конденсатор 3 начинает заряжаться током фотодиода. Цепь положительной обратной =вязи, co<.тОЯЩЕй иэ УСИЛИТЕЛЯ 8 и ЦЕПИ иЗЛУчателя оптоона 1 привпцет еще большему возрастанию тока фотодиода, и следовательно, выходного напряжения генератора.
Однако цепь отрицательной обратной связи, состоящей из усилителя 8. цепей излучателя и фоторезистора оптрона С1 сдерживает рост выходного напояжения устройства. Поэтому выходное напряжение генератора растет во времени по степенному закону и показатель степени его определяется величиной сопротивления резистора 2. При снятии импульса управляемый ключ 5 замыкается, разряжая через себя конденсатор 3, и устройство возвращается в исходное состояние.
Простота перехода от одного показателя степени к другому выгодно отличает предлагаемый генератор от других устройств аналогичного назначен<л .
Формула изобретения
Генератор степенных функций, содержащий фотодиодный оптрон, первый вывод которого через первый резистор, а второй вывод через конденсатор, подключены к общей шине устройства, исто <ник питания, управляемый ключ, управляющий вход которого подключен к входной шине устройства, резисторы, отличающийся тем, что, с целью расширения функциональных возможностей, в него введены дифференциальный усилитель, источник смещения, фоторезисторный оптрон и генератор пилообразного напряжения, управляющий вход которого подключен к управляющему входу управляемого ключа, выход — к первому выводу фоторезисторного оптрона, второй вывод которого через второй резистор подключен к общей шине устройства и непосредственно — к первому входу дифференциального усилителя, второй вход которого подключен ко второму выводу фотодиодного оптрона и первому выходу источника смещения, а выход — к третьему выводу фотодиодного оптрона и третьему выводу фоторезисторного оптрона, четвертый вывод которого через третий резистор подключен к общей шине устройства, а четвертый вывод фотодиодного оптрона подключен к выходу источника питания, при этом управляемый ключ включен между вто883922 рым выходом источника смещения и r>6щей шиной устройства.
Источники информации, принятые во внимание при экспертизе
1. Ав торс кое
Г 451096 кл. 4
2. Автооск е
t " 434580, кл. Ч
6 свидетельство СССР
06 G 7/26, 1973свидетельство СССР
03 K 4/08, 1972.
Составитель А. Горбачев
Редактор В. еремеева Техред М. Надь Корректор А. Дзятко
Заказ 810 Тираж 748 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж 35, Раушская наб., д. 4/5
Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4
