Реферат

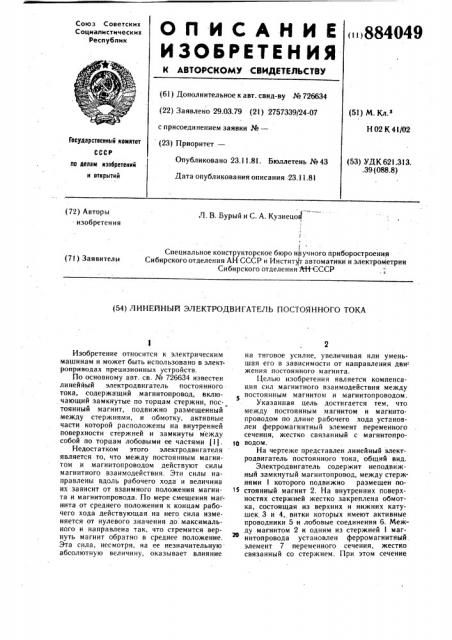

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Ф

« (61) Дополнительное к авт. свид-ву № 726634 (22) Заявлено 29.03.79 (21) 2757339/24-07 (51) М. Кл.э с присоединением заявки №вЂ”

Н02 К4!/02

Государственный комнтет (23) Приоритет— (53) УДК 621.313..39 (088.8) Опубликовано 23.11.81. Бюллетень №43

Дата опубликования описания 23.11.81 по делам нэобретеннй н открытий

Л. В. Бурый и С. А. Кузнецов (72) Авторы изобретения

Специальное конструкторское бюро научного приборостроения

Сибирского отделения АН СССР и Институт автоматики и электрометрии

Сибирского отделения АНСССР (7!) Заявители (54) ЛИНЕИНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ ПОСТОЯННОГО ТОКА

Изобретение относится к электрическим машинам и может быть использовано в электроприводах прецизионных устройств.

По основному авт. св. № 726634 известен линеййый электродвигатель постоянного тока, содержащий магнитопровод, включающий замкнутые по торцам стержни, постоянный магнит, подвижно размещенный между стержнями, и обмотку, активные части которой расположены на внутренней поверхности стержней и замкнуты между собой по торцам лобовыми ее частями (I).

Недостатком этого электродви гателя является то, что между постоянным магнитом и магнитопроводом действуют силы магнитного взаимодействия. Эти силы направлены вдоль рабочего хода и величина их зависит от взаимного положения магнита и магнитопровода. По мере смещения магнита от среднего положения к концам рабочего хода действующая на него сила изменяется от нулевого значения до максимального и направлена так, что стремится вернуть магнит обратно в среднее положение.

Эта сила, несмотря, на ее незначительную абсолютную величину, оказывает влияние на тяговое усилие, увеличивая или уменьшая его в зависимости от направления дви: жения постоянного магнита.

Целью изобретения является компенсация сил магнитного взаимодействия между

5 постоянным магнитом и магнитопроводом.

Указанная цель достигается тем, что между постоянным магнитом и магнитопроводом по длине рабочего хода установлен ферромагнитный элемент переменного сечения, жестко связанный с магнитопро10 водом.

На чертеже представлен линейный электродвигатель постоянного тока, общий вид.

Электродвигатель содержит неподвижный замкнутый магнитопровод, между стержнямн 1 которого подвижно размещен поtS стоянный магнит 2. На внутренних поверхностях стержней жестко закреплена обмотка, состоящая из верхних и нижних кату.шек 3 и 4, витки которых имеют активные проводники 5 и лобовые соединения 6. Между магнитом 2 и одним из стержней магнитопровода установлен ферромагнитный элемент 7 переменного сечения, жестко связанный со стержнем. При этом сечение

884049

Формула изобретения

О

Составитель 3. Горник

Редактор Н. Гунько Техред А. Бойкас. Корректор А. Ференц

Заказ 10250/81 Тираж 733 . Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

3 этого элемента увеличиваетс11 от середины к концам рабочего хода.

Электродвигатель работает следующим образом.

Постоянный магнит 2 создает магнитный поток в зазоре. При протекании в обмотке электрического тока возникает магнитное поле, которое взаимодействует с полем магнита, заставляя последний перемещаться. При этом, кроме тягового усилия, на постоянный магнит действует сила магнитного взаимодействия его с магнитопроводом.

Однако эта сила компенсируется дополнительнь1ми силами, действующими на магнит и обусловленными взаимодействием его с ферромагнитным элементом.

Линейный электродвигатель постоянного тока по авт. св. № 726634, отличающийся. тем, что, с целью стабилизации тягового

5 усилия, между постоянным магнитом и магнитопроводом с одной его стороны по длине рабочего хода установлен ферромагнитный элемент переменного сечения, жестко связанный с магнитопроводом, причем сечение этого элемента увеличивается от середины

10 к концам рабочего хода.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

45- ¹ 726634, кл. Н 02 К 41/02, 1977
