Реферат



№ 88411

Класс 421, 17 ссср

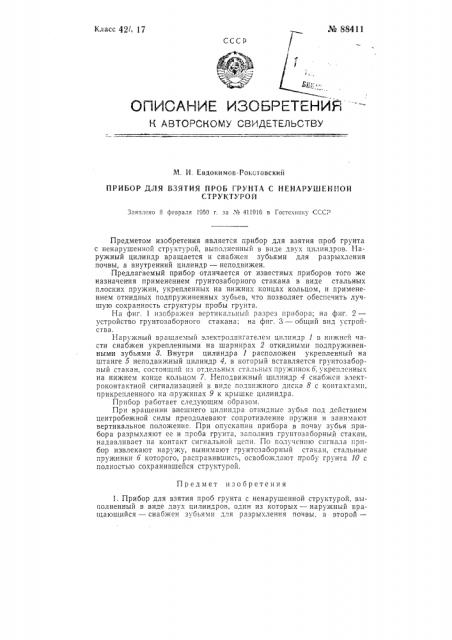

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. И. Евдокимов-Рокстовский

ПРИБОР ДЛЯ ВЗЯТИЯ ПРОБ ГРУНТА С НЕНАРУШЕННОЙ

СТРУКТУРОИ

Заявлено 8 февраля 1950 г. аа ¹ 411916 в Гостсхннну ССС?

Предмет изобретения

1. Прибор для взятия проб грунта с ненарушенной структурой. выполненный в виде двух цилиндров, один из которых — наружный вращающийся — снабжен зуоьями для разрыхления почвы, а второй—

Предметом изобретения .является прибор для взятия проб грунта с ненарушенной структурой, выполненньш в виде двух цилиндров. Наружный цилиндр вращается и снабжен зубьями для разрыхления почвы, а внутренний цилиндр — неподвижен.

Предлагаемый прибор отличается от известных приборов того же назначения применением грунтозаборного стакана в виде стальных плоских пружин, укрепленных на нижних концах кольцом, и применением откидных подпружиненных зубьев, что позволяет обеспечить лучшую сохранность структуры пробы грунта.

На фиг. 1 изображен вертикальны ; на фиг. 2— устройство грунтозаборного стакана, на фиг. 3 — общий вид устройства.

Наружный вращаемый электродвигателем цилиндр 1 в ннжней части снабжен укрепленными на шарнирах 2 откидными подпружиненными зубьями 3. Внутри цилиндра 1 расположен укрепленный на штанге 5 неподвижный цилиндр 4, в который вставляется грунтозаборный стакан, состоящий пз отдельных стальных пружинок 6, укрепленных на нижнем конце кольцом 7. Неподвижный цилиндр 4 снабжсн электроконтактной сигнализацией в виде подвижного диска 8 с контактами. прикрепленного на,пружинах 9 к крышке цилиндра.

Прибор работает следующим образом.

При вращении внешнего цилиндра откидные зубья под действием центробежной силы преодолевают сопротивление пружин и занимают вертикальное положение. При опускании прибора в почву зубья прибора разрыхляют ее и проба грунта, заполнив грунтозаборный стакан, надавливает на контакт сигнальной цепи. По получению сигнала прибор извлекают наружу, вынимают грунтозаборный стакан, стальные пружинки 6 которого, расправившись, освобождают пробу грунта 10 с полностью сохранившейся структурой.
