Реферат

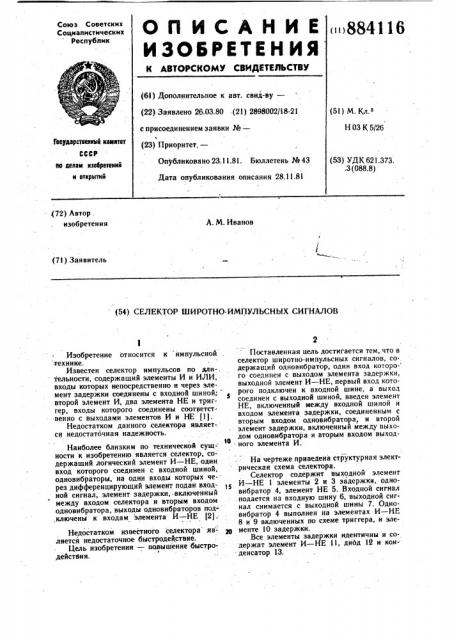

ОП ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

))»884116 (6!) Дополнительное к авт. саид-ву— (22) Заявлено 26.03.80 .(21) 2898002/18-21 (5l) М. Кл.>

НОЗ К5/26 с присоединением заявки №вЂ”

\ (23) Приоритет,—

Гееудерстееекмй кемвтет

СССР (53) УДК 621.373, .3 (088.8) Опубликовано 23.11.81. Бюллетень № 43

Дата опубликования описания 28.11.81 во аелам каоеретевий и открытий (72) Автор. изобретения

А. М. Иванов (71) Заявитель (54) СЕЛЕКТОР ШИРОТНО-ИМПУЛЬСНЫХ СИГНАЛОВ

Изобретение относится к импульсной технике.

Известен селектор импульсов по дли-, тельности, содержаший элементы И и ИЛИ, входы которых непосредственно и через элемент задержки соединены с входной шиной; второй элемент И, два элемента НЕ и триггер, входы которого соединены соответственно с выходами элементов И и НЕ 11).

Недостатком данного селектора являет-. ся недостаточная надежность.

ФО

Наиболее близким по технической суш= ности к изобретению является селектор, содержаший логический элемент И вЂ” НЕ, один вход которого соединен с входной шиной, одновибраторы, на одни входы которых че-: рез дифференцируютций элемент подан входной сигнал, элемент задержки, включенный между входом селектора и вторым входом одновибратора, выходы одновибраторов под,ключены к входам элемента И вЂ” НЕ (2J.

Недостатком известного селектора яв ляется недостаточное быстродействие.

Цель изобретения — повышение быстроI действия.

Поставленная цель достигается тем, что в селектор широтно-импульсных сигналов, содержащий одновнбратор, один вход которо- го соединен с выходом элемента задержки, выходной элемент И вЂ” HE, первый вход которого подключен к входной шине, а выход соединен с выходной шиной, введен элемент

НЕ, включенный между входной шиной и входом элемента задержки, соединенным с вторым входом одновибратора, и второй элемент задержки, включенный между выходом одновибратора н вторым входом выходного элемента И.

На чертеже приведена структурная электрическая схема селектора.

Селектор содержит выходной элемент

И вЂ” НЕ 1 элементы 2 и 3 задержки, одновибратор 4, элемент HE 5. Входной сигнал подается на входную шину 6, выходной сигнал снимается с выходной шины ?. Одновибратор 4 выполнен на элементах И вЂ” НЕ

8 и 9 включенных по схеме триггера, и элементе 10 задержки.

Все элементы задержки идентичны и содержат элемент И вЂ” НЕ ll, диЬд 12 и конденсатор 13, 884! 16

Формула изобретения

Составитель Г. Королев

Редактор Н. Джуган: Телред А. Бойкас . Корректор М. Шароши

Заказ 10254/84 Тираж 99I Подписное

ВНИИПИ Государствеиннго комитета СССР ио .дела и изобретений и открытий

I t3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП сПатент», г. Ужгород, ул. Проектная, 4

Устройство работает следующим образом.

В исходном состоянии на входной шине 6 селектора присутствует единичный потенциал, одновибратор 4 находится в сброшечном состоянии, т. е. на выходах элементов

8 и 9 присутствуют нулевой и единичный потенциалы соответственно, на выходах элементов 3 и 10 задержки — единичный потенциал, а на выходе селектора — также единичный .потенцнал, так как на один из входов элемента 1 поступает нулевой потен-. циал с выхода элемента 2 задержки.

При поступлении отрицательного входного импульса длительностью t „,„с, на другой вход элемента также постуйает нулевой потенциал, на выходе элемента 3 задержки начинает формироваться линейно. убывающее напряжение, которое при достижении порога срабатывания U„ элемента 8 через премята,ии запускает одновибратор 4, при этом на выходах элементов 8 и

9 появляются единичный и нулевой потенциалы соответственно, а на выходе элемента 2 задержки — единичный потенциал.

После запуска одновибратора 4 на выходе элемента 19 задержки формируется линейно-убывающее напряжение, которое при достижении порога срабатывания Ц элемента 9, через время анаис=Тмин +Фа с момента прихода входного сигнала, на выходе элемента 9 появляется единичный потенциал, а на выходе элемента 2 задержки начинает формироваться линейно-убывающее напряжение, .которое к моменту окончания входного сигнала оказывается ниже порога срабатывания U элемента 1, поэтому на выходе селектора нет выходного импульса.

После окончания входного импульса на выходе элемента 3 задержки появляется единичный потенциал, который возвращает одновибратор 4 в исходное состояние.

При поступлении íà вход селектора им-" пульсов длительностью твз<7мии запуска одновибратора 4 не происходит, так как по .окончании входного импульса восстанавли вается единичный потенцйал на выходе элемента 3 задержки прежде, чем напряжение на входе элемента 8 достигнет порога срабатывания U„4 ..

При. длительности входного импульса, лежащий в интервале времени „ии + Г„а запуск одновибратора 4 происходит в том же порядке, что и в случае t „)7ма„с, однако напряжение на выходе элемента 10 . . задержки не успевает достичь порога сра,о батывания 1!гв элемента 9, так как по окон;чании действия входного импульса одно вибратор 4 возвращается в исходное сос тоянне нулевым уровнем с выхода элемента

НЕ 5, при этом едийичный потенциал присутствует одновременно на обоих входах элемента 1 и на выходе селектора, появляется выходной импульс, длительность которого определяется моментом достижении выходным напряжением элемента 2 задержки порогового уровня U элемента 1.

Селектор широтно-импульсных сигналов, содержащий одновибратор, один вход которого соединен -с выходом элемента задержки, выходной элемент И вЂ” НЕ, первый вход которого подключен к входной шине, а. выход соединен с выходной шиной, отличаюи4ийся тем, что, с целью повышения быстродействия, в него введен элемент НЕ, зо включенный между входной шиной и входом элемента задержки, соединенным с вторым входом одновибратора, и второй элемент задержки, включенный между выходом одновибратора и вторым входом выходного элемента И.

35 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 666637, кл. Н 03 К 5/18, 03.02.77.

2. Авторское свидетельство СССР № 516186, кл. Н 03 К 5/18, 13.05.74 (про4О
