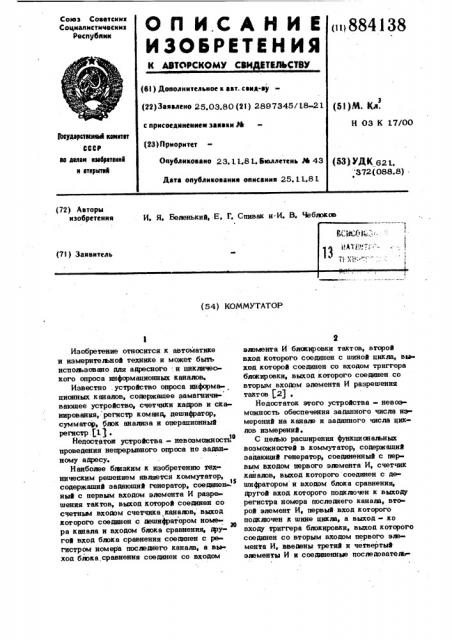

(72) Авторы изобретения

И, Я. Беленький, Е, Г, Спивак и И. В. Чебижов (54) КОММУТАТОР

Изобретение относится к автоматике и измерител ной технике и может быть испоа зовано для адресного:. и циклического опроса информационных каналов.

Известно . устройство опроса информационных KBHalloB, содержащее замагничивеющее усгройство, счетчики кадров и скаwpoaaasa, регистр команд, дешифратор, сумматор, блок анализа и операционный регистр (1».

Недостаток устройства - невозможност 1а проведения непрерывного опроса по заданному адресу.

Наиболее ба зким к изобретению техническим решением является коммутатор, 1$ содержащий задающий генератор, соединен ный с первым входом элемента И разре шения тактов, выход когорой соединен со счетным входом счетчика канаев, въкод которого соединен с дешифратором номе ра канала и входом блока сравнения, рругой вход блока сравнения соединен с ре» гистром номера последнего канала, в вы ход блэка сравнения соединен со входом

2 элемента И блокировки тактов, второй вход которого соединен с шиной цикла, вы ход которой соединен со входом триггера блокировки, выход которого соединен со вторым входом элемента И разрешения тактов f2)

Недостаток этого устройства - невозможность обеспечения заданного числа из мерений на канвл и заданного числа цик лов измерений.

С целью расширения функционажных возможностей в коммутатор, содержащий задающий генератор, соединенный с первым входом первого элемента И, счетчик каналов, выход которого соединен с дешифрвтором и входом блока сравнения, другой вход которого подкаочен к выходу регистра номера последнего канала, вт рой элемент И, первый вход которого подключен к шине цикла, а выход - ко входу триггера блокировки, выход которого соединен со вторым входом первого эю мента И, введены третий и четвертый элементы И и соединенная последоватепт88413

SS но регистр и счетчик числя измерений, и регистр и счетчик числя циклов, причем вход счетчика числа измерений соединен с выходом первого элемента И, а выходсо входом счетчика каналов, управляющим входом ре гистра числа измерений и пер» выми входами третьего и четвертого элементов И, вторые входы которых соединены соответственно с шиной адреса и выходом блока сравнения, а их выхоцы подключены соответственно к выходу второго элемента И и входу счетчика числа циклов, при этом выхоц послецнего соединен с управляющим входом регистра числа циклов и вторым входом второго элемента И.

На чертеже представлена функциональная схема коммутатора. Схема содержит задающий генератор 1 и триггер 2 блокировки, соединенные со входами элемента

ЗИ, регистр 4 и счетчик 5 числа измере-ний, счетчик 6 каналов, дешифратор 7, блок 8 сравнения, регистр 9 номера по следнего канала, регистр 10 и счетчик

11 числа циклов, элементы 12-14 И, ши ну 15 "Пуск, шину 16 цикла и шину 17 адреса.

Устройство работает следующим образом.

В адресном режиме перед началом работы коммутатора дистанционно или от органов управления производимся начальная установка регистра 4 числа измерений и счетчика 5 числа измерений в положение, соответствующее заданному числу измерений, а счетчик 6 каналов — в поло- З5 жение, соответствующее выбранному номеру канала. От счетчика 6 каналов через дешифратор 7 номера канала выдается управляющий сигнал включения канала коммутатора с заданным ацресом. При

40 поступлении сигнала Пуск с шины 15 триггера 2 блокировки устанавливается в положение, разрешающее прохождение тактовых импульсов задающего генератора 1 через элемент ЗИ на вход счетчика . и 45 числа измерений. Счетчик 5 числа измерений представляет собой вычитвющий счетчик, который при поступлении каждого тактового импульса уменьшает. свор состояние на единицу. По окончании счета 5О заданного числа измерений счетчик 5 числа измерений принимает нулевое состояние, при этом с его выхода выдается управлюющий сигнал, по которому производится перезапись кода числа измерений из регистра 4 числа измерений в счетчик 5 числа измерений. Нулевое состояние счез чика 4 числа измерений соответствует

8 4 окончанию проведения заданного числя измерений на канале, и управляющий- сигнал с выходя счетчика 5 числа измерений через элемент 13 И поступает на сбросовый вход триггера 2 блокировки, после чего дальнейшее прохождение тактовых импульсов задающего генератора 1 запрещается. При следующем поступлении сигнала "Пуск с шины 15 адресный опрос одного канала может быть повторен с прежним или другим заданным числом измерений. Таким образом, в адресном режиме выполняется определенное число измерений на одном канале.

В циклическом режиме цистанционно или от органов управления перед началом работы коммутатора производится начальная установка регистра 4 числа измерений и счетчика 5 числа измерений в полсгжение, соответствующее заданному числу измерений, регистра 9 номера последнего канала —. в положение, соответствующее заданному номеру последнего канала, регистра 10 числа циклов и счетчика 11 числа циклов — в положение, соответствующее заданному числу циклов, счетчика

6 каналов — в положение, соответствующее номеру первого канала в цикле. От счет чика 6 каналов через дешифратор 7 выдаются управляющие сигналы на включение каналов коммутатора. При поступлении с шины 15 сигнала Пуск триггер 2 блокировки устанавливается в положение, разрещающее прохождение тактовых импульсов задающего генератора 1 через элемент

3 на вход счетчика 5 числа измерений.

По окончании счета заданного числа измерений счетчик 5 числа измерений принимает нулевое состояние, при этом с его

4 выхода выдается управляющий сигнал, по которому производится перезапись кода числа измерений иэ регистра 4 числа измерений в счетчик 5 числа измерений. В данном режиме сброс триггера 2 блокировки через элемент 13 И не происходит, так как отсутствует признак адресного режима. Управляющий сигнал от счетчика 5 числа измерений поступает нв счетчик 6 каналов, переводя et о в следующее положение. При этом через дешифратор 7 происходит включение следующего канала нв котором будет произведено число измерений, заданное в регистре 4.Состояние регистра

4 может быть изменено дистанционно в в процессе циклического опроса каналов таким образом, что каждому каналу будет соответствовать необходимое число измерений .

884

В циклическом режиме производится также счет числа циклов. Блок 8 сравнения производит сравнение состояний счет чика 6 каналов и регистра 9 номера последнего канала и при их равенстве, т.е, в случае последнего канала цикла, выдает выходной сигнал на элемент 12 И.

Поскольку на другой вход элемента 12

И поступает управляющий сигнал с выхода счетчика 5 числа измерений, то ажмент 30

12 И выдает сигнал в случае последнего измерения на последнем канвж, т.е. в

-сдучае конца цикла. Выход элемента 12 И соединен со входом счетчика 11 числа циклов. Счетчик 11 числа циклов представляет собой, как и счетчик 5 чис.ла измерений, вычитаюший счетчик. По 1 окончании счета заданного числа циклов счетчик 11 принимает нулевое состояние, при этом с его выхода выдается выходной управляющий сигнал, по которому про изводится перезапись кода числа циклов из регистра 10 в счетчик 11, и через элемент 14 И выдается запрещающий сигнал на сбросовый вход триггера 2 бло- т кировки, запрещая прохождение тактовых импульсов задающего генератора 1. При следующем поступлении сигнала Пуск" с шины 15 циклический опрос группы каналов с заданным числом циклов при за-. данном числе измерений на каждом канале может быть повторен.

Таким образом, устройство позволяет производить заданное число измерений на канале как в адресном, так и в циклическом режимах опроса каналов, а также за3$ данное число циклов в циклическом режиме опроса каналов, что существенно расширяет функциональные воэможности устройства.

138 d

Формула из обретения

Коммутатор, содержащий задающий генератор, соединенный с первым входом первого элемента И, счетчик каналов, вы» ход которого соединен с дешифратором и входом блока сравнения, другой вход которого подключен к выходу регистра номера посжпнего канала, второй элзмент

И, первый вход которого подключен к шине цикла, а выход — ко входу триггера блокировки, выход которого соединен со вторым входом первого элемента И, о т— личвюш и йсятем, что,сцелью расширения функциональных возможностей, в него введены третий и четвертый эле» менты И и соединенные последовательно регистр и счетчик числа измерений, и регистр и счетчик числа циклов, причемвход счетчика числа измерений соединен с входом первого элемента И, à выходсо входом счетчика каналов, управляющим входом регистра числа измерений и первыми входами третьего и четвертого элементов И, вторые входы которых со»единены соответственно с шиной адреса и выходом блока сравнения, а их выходы подключены соответственно к выходу второго элемента И и входу счетчика числа циклов, при этом выход последнего соединен с управляющим входом регистра числа циклов и вторым входом второго элемента И.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N. 720720, кл. Н 03 К 17/00, .

09. 0 1. 78.

2. Коммутатор измерительный Ф7100, Паспорт ЗПИ679 003 (прототип).
