Делитель частоты следования импульсов

Делитель частоты следования импульсов

Иллюстрации

Показать все

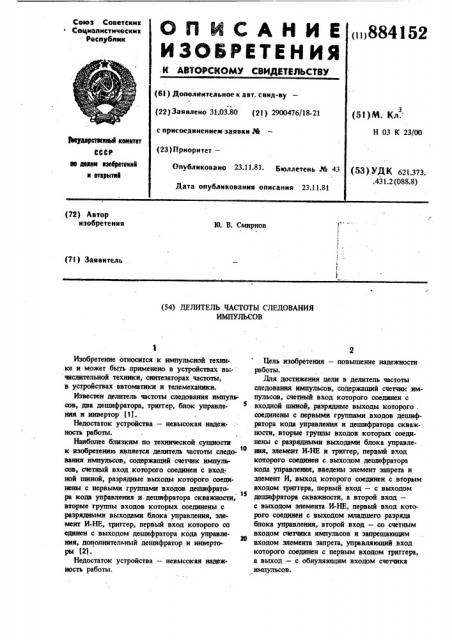

Реферат



(72) Автор изобретения

Ю. В. Смирнов (7l ) Заявнтедь (54) ДЕЛИТЕЛЬ ЧАСТОТЫ СЛЕДОВАНИЯ

ИМПУЛЬСОВ

Изобретение относится к импульсной технике и может быль применено в устройствах вычислительной техники, синтезаторах частоты, в устройствах автоматики и телемеханики.

Известен делитель частоты следования импульсов, два дешифратора, триггер, блок управления и инвертор (И.

Недостаток устройства — невысокая надежность работы.

Наиболее близким по технической сущности к изобретению является делитель частоты следования импульсов, содержащий счетчик импуль сов, счетный вход которого соединен с входной шиной, разрядные выходы которого соединены с первыми группами входов дейифратора кода утфавления и. дешифратора скважности, вторые группы входов которых соединены с разрядными выходами блока управления, элемент И-НЕ, триггер, первый вход которого со единен с выходом дешифратора кода управления, дополнительный дешифратор и иквертор И.

Недостаток устройства — невысокая надежность работы.

Цель изобретения — повышение надежности работы.

Для достижения цели в делитель частоты следования импульсов, содержащий счетчик импульсов, счетный вход которого соединен с входной шиной, разрядные выходы которого . соединены с первыми группами входов дешифратора кода управления и дешнфратора скважности, вторые группы входов которых соединены с разрядными выходами блока управлежя, элемент И-НЕ и триггер, первый вход которого соединен с выходом дешифратора кода управления, введены элемент запрета и элемент И, выход которого соединен с вторым входом триггера, первый вход — с выходом дешифратора скважности, а второй вход— с выходом элемента И-НЕ, первый вход которого соединен с выходом младшего разряда блока управления, второй вход — со счетным входом счетчика импульсов и запрещающим входом элемента запрета, управляющий вход которого соединен с первым входом триггера, а выход — с обнуляющим входом счетчика импульсов.

84152

Ло

3 8

На чертеже представлена структурная схема устройства.

Делитель частоты следования импульсов. содержит элемент 1 запрета, двоичный счетчик 2 импульсов, дешифратор 3 скважности, дешифратор 4 кода управленйя, блок 5 управления, триггер 6,. элемент 7 И-НЕ, элемент 8 И, входную и выходную шины 9 и 10.

Устройство работает следующим образом.

В исходном положении двоичный счетчик 2 и триггер 6 установлены в нулевое состояние, на разрядных выходах блока 5 присутствует двоичный код, соответствующий заданному коэффициенту деления К.

Если коэффициент деления является числом четным, то в младшем разряде кода этого коэффициента присутствует нуль, при этом на. вторую группу входов дешифратора 3 поступает код равный коду. - -, а на вход элемента 7 поступает уровень нуля. На выходе элемента 7, в этом случае постоянно присутствует уровень елнницы, который дает разрешение на прохождение через элемент 8 сигналов с выхода дешифратора 3.

Если установлен нечетный коэффициент деления, то на вторую группу входов дешифратора 3 поступает код, соответствующий частK-1 ному, а на вход элемента 7 поступает уровень единицы. В этом случае на выходе элемента 7 уровень единицы, разрешающий прохождение через элемент 8 сигналов с выхода дешифратора 3 на вход триггера 6, будет появляться только в паузах между входными импульсами.

При поступлении на шину 9 входных импульсов происходит заполнение счетчика 2, в результате чего на разрядных выходах счетчика 2 формируются коды числа поступивших импульсов. При установлении на разрядных выходах счетчика 2 кода, соответствующего числу - или — -, на выходе дешифратора 3 формируется сигнал единичного уровня. Этот ст1гнал поступает на один из входов элемента 8 и через него на один из входов триггера 6.

Элемент 8 обесдечивает беспрепятственное прохождение сигнала с выхода дешифратора на вход триггера, если установлен четный коэффициент деления. Этот же элемент 8 обеспечивает задержки в прохождении сигнала с выхода дешифратора 3 на вход триггера на время, равное длительности входного импульса,.если установлен нечетный коэффициент деления.

При поступлении на вход триггера 6 сигнала единичного уровня происходит изменение состояния этого iparrepa, в результате чего на выходной шине 10 устройства появляется выходной импульс.

Счет входных импульсов продолжается до тех пор, пока на разрядных выходах счетчика

2 не установится код, соответствующий установленному коэффициенту деления К, при этом на выходе дешифратора 4 появляется сигнал единичного уровня, по которому триггер 6 пе- реходит в исходное состояние, в результате чего заканчивается выходной импульс делителя.

Сигнал единичного уровня с выхода дешифратора 4 поступает также на управляющий вход элемента 9, на запрещающий вход которого в этот момент поступает входной импульс.

В момент окончания входного импульса на выходе элемента 9 формируется единичный сигнал, по которому счетчик 2 устанавливается в исходное состояние.

В дальнейшем работа делителя частоты происходит аналогично, в результате чего на выходе устройства формируется симметричный выходной импульсный сигнал, частота которого пропорциональна частоте входных импульсов и обратно пропорциональна заданному коэффициенту деления К.

Благодаря введению новых элементов и связей между ними, в данном устройстве исключается возможность появления ошибок деления, которые могут возникать прн определенной длительности входных импульсов.

Формула изобретения

Делитель частоты следования импульсов, содержащий счетчик импульсов, счетный вход которого соединен с входной шиной, разрядные выходы которого соединены с первыми группами входов дешифратора кода управления и дешифратора скважности, вторые группы входов которых соединены с разрядными выходами блока управления, элемент И-НЕ и триггер, первый вход которого соединен с выходом дешифратора кода управления, о т л и ч а юшийся тем, что, с целью повышения надежности работы, в него введены элементы запрета и элемент И, выход которого соединен с вторым входом .триггера, первый вход— с выходом дешифратора скважности, а второй вход — с выходом элемента И-НЕ, первый вход которого соединен с выходом младшего разряда блока управления, второй вход — со счетным входом счетчика импульсов и запрещающим входом элемента запрета, управляющий вход которого соединен с первым входом триггера, а выход — с обнуляющим входом счетчика импульсов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР Н 401005, кл. Н 03 К 23/00, 1971.

2. Авторское свидетельство СССР N 499674, 1кл. Н 03 К 23/00, 1974.
