Реферат



Союз Советскик

Социалистических

Реслублнк

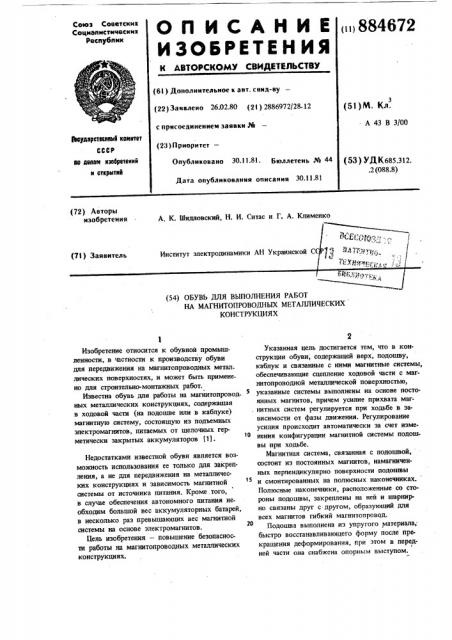

ОПИС НИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< 8846?2 (61) Дополнительное к авт. свнд-ву (22) Заявлено 26.02.80 (21) 2886972/28.12 с присоединением заявки № (28) Приоритет— (53)М. Кл.. А43ВЗ/00

3Ьаударствинвй комитет

СССР ае делает нзоеретеннй и аткрытнй

Опубликовано 30.11-81 Бюллетень № 44

Дата опубликования описания 30.11,81 (53) УД К685,312. .2 (088.8) (72) Авторы изобретения

А. К. Шидловский, Н. И. Ситас и Г. А, Клименко (54) ОБУВЬ ДЛЯ ВЫПОЛНЕНИЯ РАБОТ

НА МАГНИТОПРОВОДНЫХ МЕТАЛЛИЧЕСКИХ

КОНСТРУКЦИЯХ

Изобретение относится к обувной промышленности, в частности к производству обуви для передвижения на магнитопроводных метал лических поверхностях, и может быть применено для строительно-монтажных работ.

Известна обувь для работы на магнитопроводных металлических конструкциях, содержащая в ходовой части (на подошве или в каблуке) магнитную систему, состоящую из подъемных электромагнитов, питаемых от щелочных герметически закрытых аккумуляторов (1).

Недостатками известной обуви является возможность использования ее только для закрепления, а не для передвижения на металлических конструкциях и зависимость магнитной системы от источника питания. Кроме того, в случае обеспечения автономного питания необходим большой вес аккумуляторных батарей, в несколько раз превышающих вес магнитной системы на основе электромагнитов.

Цель изобретения — повышение безопасности работы на магнитопроводных металлических конструкциях.

Указанная цель достигается тем, что в конструкции обуви, содержащей верх, подошву, каблук и связанные с ними магнитные системы, обеспечивающие сцепление ходовой части с магнитопроводной металлической поверхностью, указанные системы выполнены на основе постоянных магнитов, причем усилие прихвата маг. нитных систем регулируется при ходьбе в зависимости от фазы движения. Регулирование усилия происходит автоматически эа счет изменения конфигурации магнитной системы подошвы при ходьбе.

Магнитная система, связанная с подошвой, состоит из постоянных магнитов, намагниченных перпендикулярно поверхности подошвы и смонтированных на полюсных наконечниках.

Полюсные наконечники, расположенные со стороны подошвы, закреплены на ней и шарнирно связаны друг с другом, образующий для всех магнитов гибкий магнитопровод.

Подошва выполнена иэ упругого 1материала; быстро восстанавливающего форму после прекрашения деформирования, при этом в передней части она снабжена опорным выступом.

Магнитная система каблука содержит постоянный магнит с прилегающими к его полюсам магнитопроводами, переходящими в опорную поверхность, имеющую скрутления в задней части для обеспечения плавного переката ступни.

На фиг. 1 показаны основные фазы движения ног человека при ходьбе; на фиг. 2— предлагаемая обувь, вид сбоку; на фиг. 3— сечение А-А на фиг. 2; на фиг. 4 — обувь в одной из фаз движения в положении, когда нога опирается на магнитопроводную металлическую поверхность каблуком; на фиг. 5— сечение Б-Б на фиг. 4; на фиг. 6 — момент отрыва подошвы от магнитопроводной металлической поверхности.

884672

4 стем обуви с поверхностью, усилие прихвата каблука уменьшается пропорционально увеличению площади контакта (т.е. в 10 раз и более).

В этот момент начинает действовать магнитная система подошвы, обеспечивая вместе с магнитной системой каблука необходимое усилие прихвата всей ступни.

Суммарное усилие, создаваемое магнитной системой подошвы распределяется следующим образом: половина усилий (0 2) приходится на опорный выступ 7, а вторая половина— на все полюсные наконечники 5. Если число полюсных наконечников равно и, то усилие каждого будет соответственно равно Рф1, при этом суммарное усилие P определяется по уравнению

Предлагаемая обувь содержит подошву 1 и каблук 2, на которых или внутри которых установлены магнитные системы. Магнитная система подошвы 1 состоит из нескольких постоянных магнитов 3, смонтированных на полюсных наконечниках 4 и 5.Все полюсные наконечники

4 закреплены непосредственно на подошве 1 и шарнирно соединены между собой посредством осей 6, образуя. гибкий магнитопровод. В передней части подошва 1 снабжена опорным выступом 7 для обеспечения хорошего контакта с магнитопроводной металлической поверхностью 8.

Все полюсные наконечники 5 со стороны ходовой части также опираются на эту поверхность. 30

Магнитная система каблука состоит из Йэстоянного магнита 9, к которому с обеих сторон примыкают магнитопров оды 10, переходящие в опорную поверхность 11. В таком положении, как показано на фиг, 2, опорные поверхности имеют большую площадь контакта с магнитопроводной металлической поверхностью. В положении, показанном на фиг. 4, площадь контакта уменьшена в 10 и более раз. Как видно (фиг. 2 и 4), переход от минимальной площа- 4о ди контакта к максимальной происходит плавно, благодаря тому, что задняя часть опорных поверхностей выполнена s виде цилиндрической поверхности со скругленнями.

Рассмотрим работу магнитных систем подош- 45 вы и каблука при ходьбе по магнитопроводной металлической поверхности.

При ходьбе существуют три основные фазы движения (фиг. 1) . В положениях а и в для обеспечения закрепления на магнитопроводной металлической поверхности необходимо, чтобы прочно удерживалась только подошва одной ноги и только каблук другой ноги. При этом каблук опирается не всей своей опорной поверхностью, а лишь задней скругленной частью . В момент, когда ступня, перекатываясь с пяточной на подошвенную часть обуви, принимает горизонтальное положение (фиг. 2) и тем самым увеличивает площадь контакта магнитных сигде В1 — индукция в рабочем зазоре;

Фд — магнитный поток в рабочем зазоре, который определяется количеством материала магнита в магнитной системе;

8 — площадь контакта между полюсами магнитной системы и магнитопроводной металлической поверхностью.

Чем больше количество магнитных элементов в системе, тем меньше усилие, приходящееся на один элемент, и тем более плавным будет отрыв ступени от магнитопроводной металлической поверхности.

Необходимо учесть, что магнитная системаподошвы не допускает обратного отрыва подошвы от носка к пятке вследствие большого первоначального усилия, действующего на выступ 7 что гарантирует дополнительную устойчивость при работе на магнитопроводных металлических конструкциях.

Предлагаемая обувь для передвижения и выполнения работ на магнитопроводных металлических конструкциях может найти широкое применение в промышленном строительстве, сооруженин резервуаров и судов, при монтаже и ре- монте различных объектов, выполненных из магнитных материалов или из немагнитных материалов с магнитными вставками, и позволит получить большой народнохозяйственных эффект.

Обувь с силовыми магнитными системами позволит расширить свободу передвижения и выполнения производственных операций рабочими, повысить производительность труда, безопасность и качество работ.

Формула изобретения

Обувь для выполнения работ на магнитопроводных металлических конструкциях, содержаК фиг. 1

А

5 8 щая верх, подошву, каблук и магнитные системы, о т л н ч а ю щ а я с я тем, что, с целью повышения безопасности движения, она снабжена опорным выступом, расположенным на носочной части подошвы, магнитная система подошвы состоит из постоянных магнитов и шарнирно связанных один с другим полюсных, наконечников, закрепленных на подошве, а магнитная система каблука имеет постоянный маг84672 6 нит с прилегающими к его полюсам магнитопроводами со скруглениями в задней части для образования опорной поверхности, причем постоянные магниты подошвы смонтированы на соот5 ветствующих нолюсных наконечниках.

Источники информации, принятые во внимание прн экспертизе

1. Авторское свидетельство СССР Р 32328, кл. А 43 В 3/00, 1931.

884672

Puz.3 б — б.

fur.б

Тираж 449

Подписное

ВНИИПИ Заказ .10311/4

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
