Двусторонняя торцовая щетка

Двусторонняя торцовая щетка

Иллюстрации

Показать все

Реферат

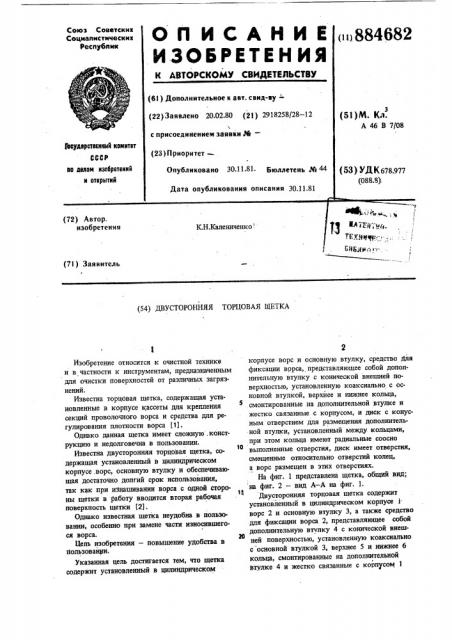

Союз Советских

Социаписткческих

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 20.02 80 (21) 2918258/28 — 12 (51)M. Кл.

А 46 В 7/08 с присоединением заявки %в (28) Приоритет—

3Ъеударетееииый кемитет

СССР ао делам изабретеиий и открытий

Опубликовано 30.11 81 бюллетень № 44

Дата опубликования описания 30.11.81

{53) УДК678.977 (088 8). (72) Автор, изобретения

К.Н.Калениченко (7 l ) Заявитель

I (54) ДВУСТОРОННЯЯ ТОРЦОВАЯ ЩЕТКА

Изобретение относится к очистной технике и в частности к инструментам, предназначенным для очистки поверхностей от различных загрязнений.

Известна торцовая щетка, содержащая установленные в корпусе кассеты для крепления секций проволочного ворса и средства для регулирования плотности ворса (1).

Однако данная щетка имеет сложную .конструкцию и недолговечна в пользовании.

Известна двусторонняя торцовая щетка, содержащая установленный в цилиндрическом корпусе. ворс, основную втулку и обеспечивающая достаточно долгий срок использования, так как при изнашивании ворса с одной стороны щетки в работу вводится вторая рабочая поверхность щетки (2).

Однако известная щетка неудобна в пользовании, особенно при замене части износившегося ворса.

Цель изобретения — повышение удобства в пользовании.

Указанная цель достигается тем, что щетка содержит установленный в цилиндрическом корпусе ворс и основную втулку, средство для фиксации ворса, представляющее собой дополнительную втулку с конической внешней поверхностью, установленную коаксиально с основной втулкой, верхнее и нижнее кольца, смонтированные на дополнительной втулке и жестко связанные с корпусом, и диск с конусным отверстием для размещения дополнительной втулки, установленный между кольцами, при этом кольца имеют радиальные соосно выполненные отверстия, диск имеет отверстия, смещенные относительно отверстий колец, а ворс размещен в этих отверстиях.

На фиг. 1 представлена щетка, общий вид; на фиг. 2 — вид А — А на фиг. 1. т3

Двусторонняя торцовая щетка содержит установленный в цилиндрическом корпусе 1. ворс 2 и основную втулку 3, а также средство для фиксации ворса 2, представляющее собой дополнительную втулку 4 с конической внеш20 ней поверхностью, установленную коаксиально с основной втулкой 3, верхнее 5 и нижнее 6 кольца, смонтированные на дополнительной втулке 4 и жестко связанные с корпусом 1 и диск 7 с конусным отверстием 8 для размещения дополнительной втулки 4, установленный между. кольцами 5 и 6, при этом кольца

5 и 6 имеют радиальные соосно выполненные отверстия 9 и 10, диск 7 имеет отверстия

11 и 12, смещенные относительно отверстий

9 и 10 колец 5 и 6, а ворс 2 размещен в этих отверстиях.

Сборка щетки производится следующим образом.

Диск 7 устанавливается в корпусе 1, производится сверление отверстий 9 — 12, в которые вставляется ворс 2, Затем с помощью дополнительной втулки 4, которая монтируется на основной втулке 3, происходит смещение соосности отверстий 9 — 11, в результате чего ворс 2 оказывается зафиксированным.

Предлагаемая щетка долговечна в использовании, поскольку имеет две рабочие поверхности, а наличие в ее конструкции средства дтя фиксации ворса обеспечивает быструю замену износившегося ворса, что повышает удобство в пользовании.

884682

Формула изобретения

Двусторонняя торцовая щетка, содержащая установленный в цилиндрическом корпусе ворс и основную втулку, отличающаяся

5 тем, что, с целью повышения удобства в пользовании, она имеет средство для фиксации ворса, представляющее собой дополнительную втулку с конической внешней поверхностью, о установленную коаксиально с основной втулкой, верхнее и нижнее кольца, смонтированные на дополнительной втулке и жестко связанные с корпусом, и диск с конусным отверстием для размещения дополнительной втулки, установленный между кольцами, при этом кольца

15 имеют радиальные соосно выполненные отверстия, диск имеет отверстия, смещенные относительно отверстий колец, а ворс размещен в этих отверстиях.

Источники информации, 20 принятые во внимание при экспертизе

1, Авторское свидетельство СССР Р 456606, кл. А 46 В 1/00, 1973.

2. Патент США N 3142080, кл. 15 — 106, 1964.

884682

Составитель М. Сонина

Техред М.Гергель

Редактор И. Ковальчук

Заказ 10315/5 филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Тираж 357

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Корректор М. Шароши

Подписное
